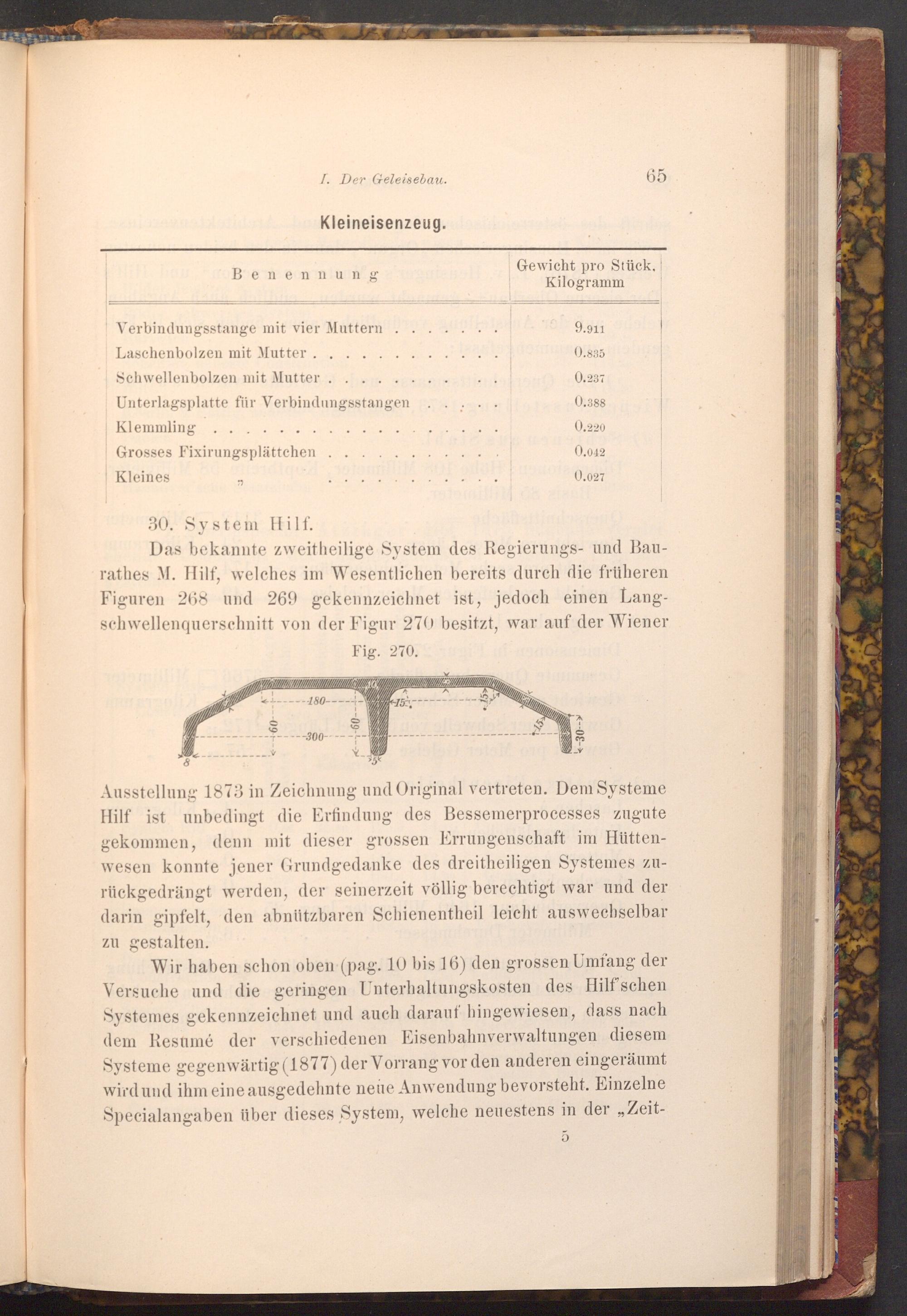

I. Der Geleisebau.

Kleineisenzeug.

Gewicht pro Stück, Kilogramm

Benennung

Verbindungsstange mit vier Muttern

9.911

Laschenbolzen mit Mutter.

0.835

Schwellenbolzen mit Mutter

0.237

Unterlagsplatte für Verbindungsstangen

0.388

Klemmling

0.220

Grosses Fixirungsplättchen

0.042

Kleines

0.027

"

30. System Hilf.

Das bekannte zweitheilige System des Regierungs- und Bau­rathes M. Hilf, welches im Wesentlichen bereits durch die früheren Figuren 268 und 269 gekennzeichnet ist, jedoch einen Lang­schwellenquerschnitt von der Figur 270 besitzt, war auf der Wiener Fig. 270.

--180----­

15

-300-­

15

-30-->

Ausstellung 1873 in Zeichnung und Original vertreten. Dem Systeme Hilf ist unbedingt die Erfindung des Bessemerprocesses zugute gekommen, denn mit dieser grossen Errungenschaft im Hütten­wesen konnte jener Grundgedanke des dreitheiligen Systemes zu­rückgedrängt werden, der seinerzeit völlig berechtigt war und der darin gipfelt, den abnützbaren Schienentheil leicht auswechselbar zu gestalten.

Wir haben schon oben( pag. 10 bis 16) den grossen Umfang der Versuche und die geringen Unterhaltungskosten des Hilf'schen Systemes gekennzeichnet und auch darauf hingewiesen, dass nach dem Resumé der verschiedenen Eisenbahnverwaltungen diesem Systeme gegenwärtig( 1877) der Vorrang vor den anderen eingeräumt wird und ihm eine ausgedehnte neue Anwendung bevorsteht. Einzelne Specialangaben über dieses System, welche neuestens in der„ Zeit­

5

65
