I. Der Geleisebau.

Fig. 274.

740-640

1270-*

142'0

ja

60­

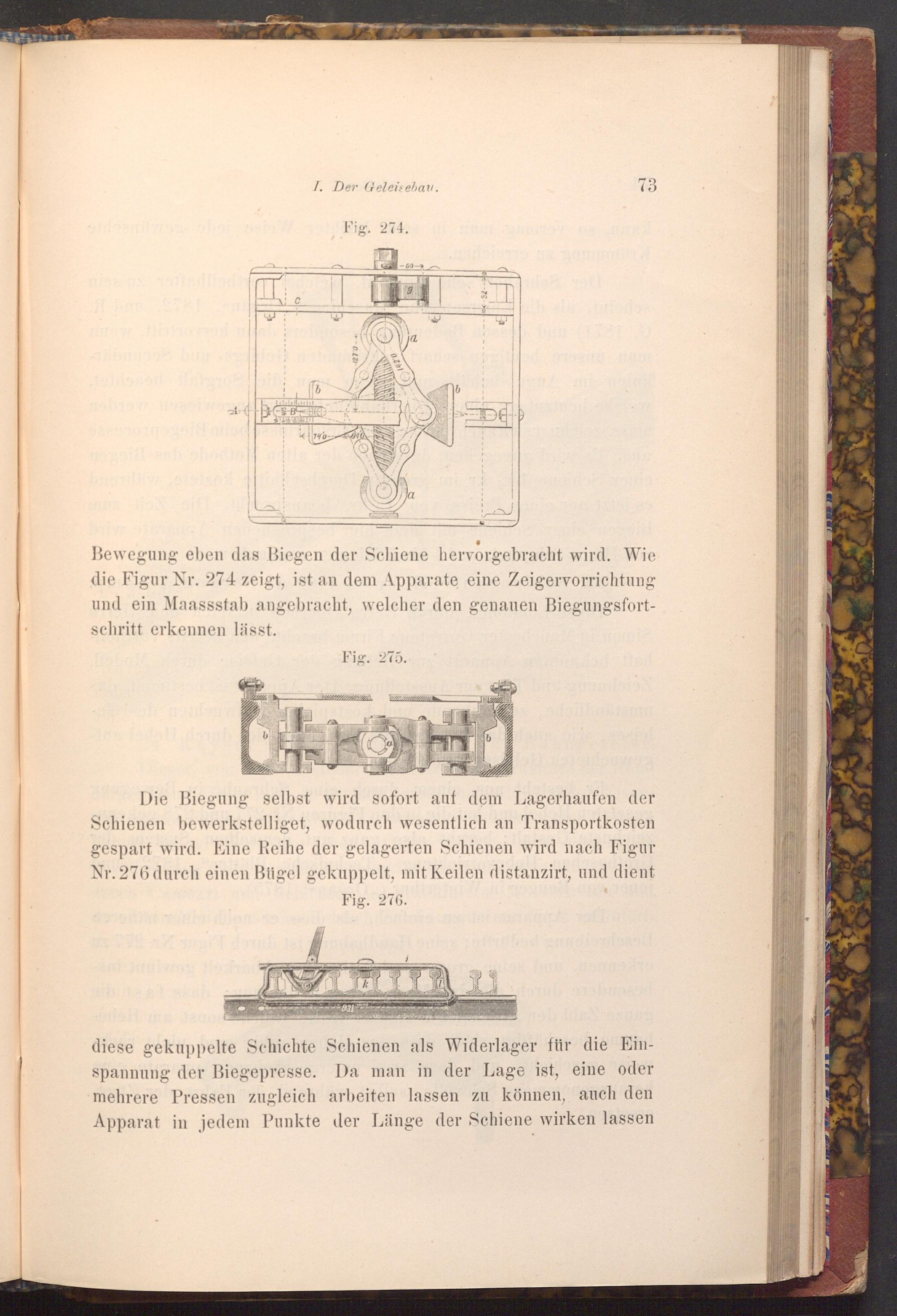

Bewegung eben das Biegen der Schiene hervorgebracht wird. Wie die Figur Nr. 274 zeigt, ist an dem Apparate eine Zeigervorrichtung und ein Maassstab angebracht, welcher den genauen Biegungsfort­schritt erkennen lässt.

Fig. 275.

Die Biegung selbst wird sofort auf dem Lagerhaufen der Schienen bewerkstelliget, wodurch wesentlich an Transportkosten gespart wird. Eine Reihe der gelagerten Schienen wird nach Figur Nr. 276 durch einen Bügel gekuppelt, mit Keilen distanzirt, und dient Fig. 276.

931

k

diese gekuppelte Schichte Schienen als Widerlager für die Ein­spannung der Biegepresse. Da man in der Lage ist, eine oder mehrere Pressen zugleich arbeiten lassen zu können, auch den Apparat in jedem Punkte der Länge der Schiene wirken lassen

73
