Oberbau.

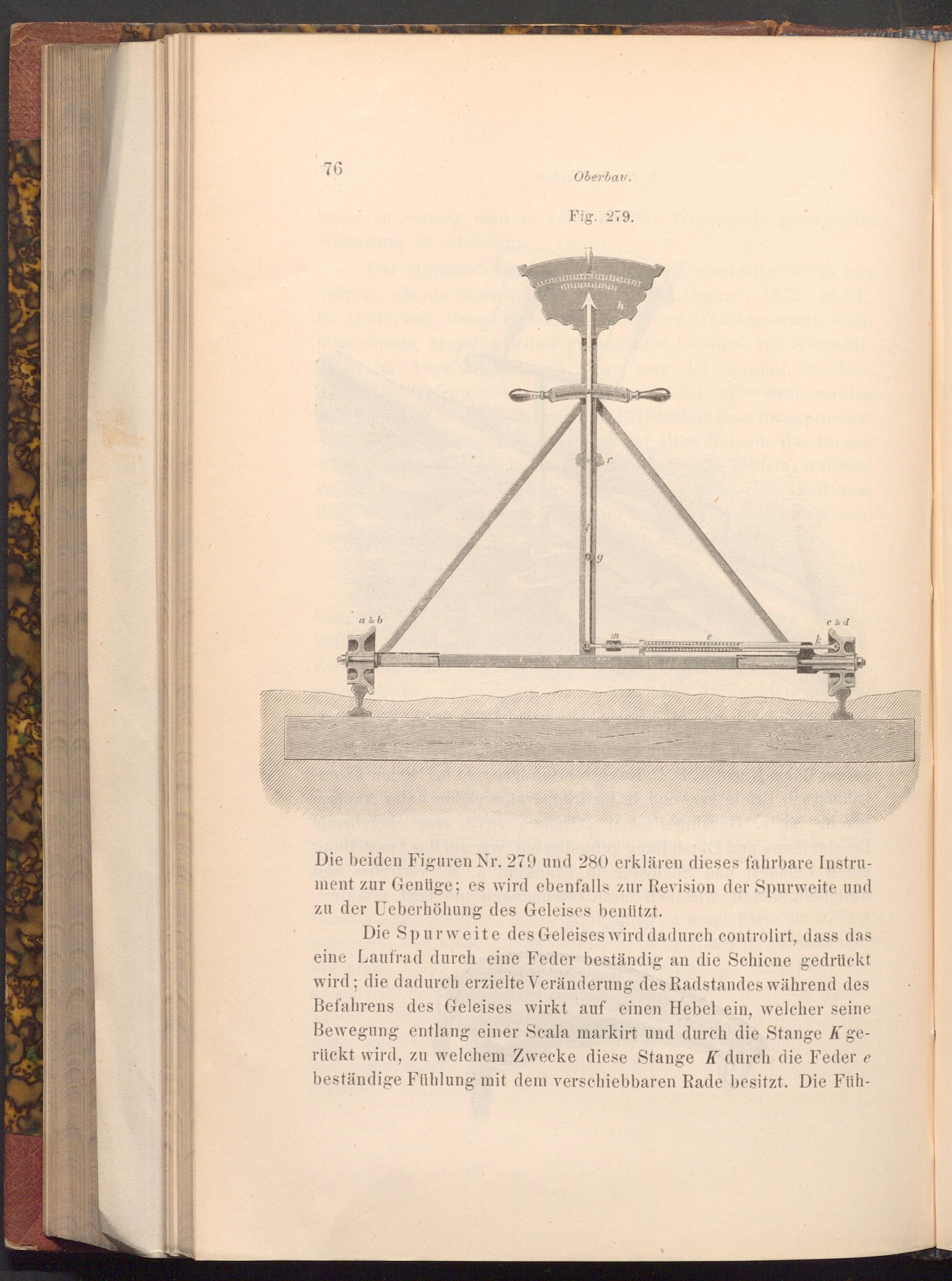

Fig. 279.

a& b

In

c& d

SCERCOUTE

Die beiden Figuren Nr. 279 und 280 erklären dieses fahrbare Instru­ment zur Genüge; es wird ebenfalls zur Revision der Spurweite und zu der Ueberhöhung des Geleises benützt.

Die Spurweite des Geleises wird dadurch controlirt, dass das eine Laufrad durch eine Feder beständig an die Schiene gedrückt wird; die dadurch erzielte Veränderung des Radstandes während des Befahrens des Geleises wirkt auf einen Hebel ein, welcher seine Bewegung entlang einer Scala markirt und durch die Stange K ge­rückt wird, zu welchem Zwecke diese Stange K durch die Feder e beständige Fühlung mit dem verschiebbaren Rade besitzt. Die Füh­
