Oberbau.

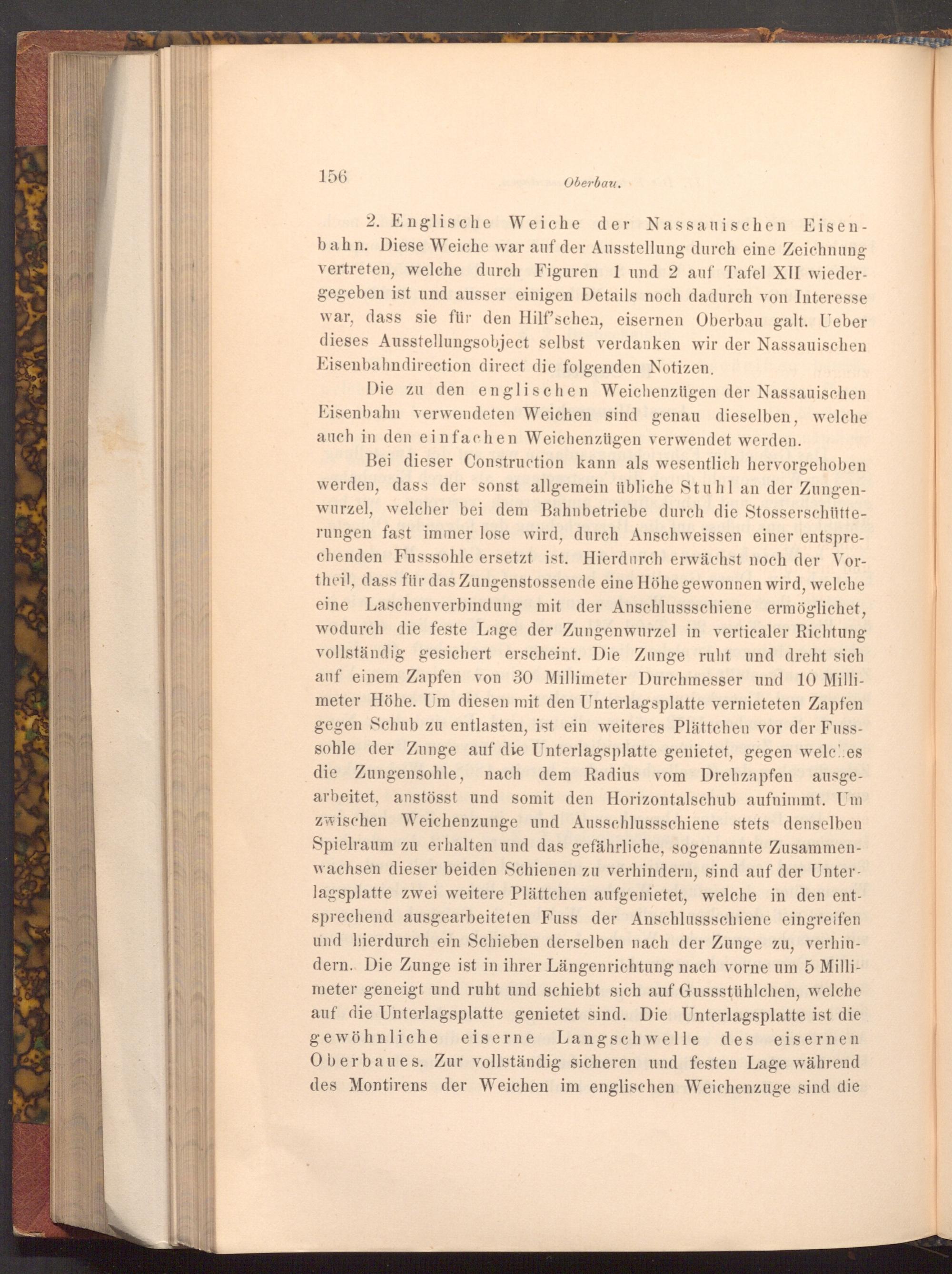

2. Englische Weiche der Nassauischen Eisen­bahn. Diese Weiche war auf der Ausstellung durch eine Zeichnung vertreten, welche durch Figuren 1 und 2 auf Tafel XII wieder­gegeben ist und ausser einigen Details noch dadurch von Interesse war, dass sie für den Hilf'schen, eisernen Oberbau galt. Ueber dieses Ausstellungsobject selbst verdanken wir der Nassauischen Eisenbahndirection direct die folgenden Notizen.
