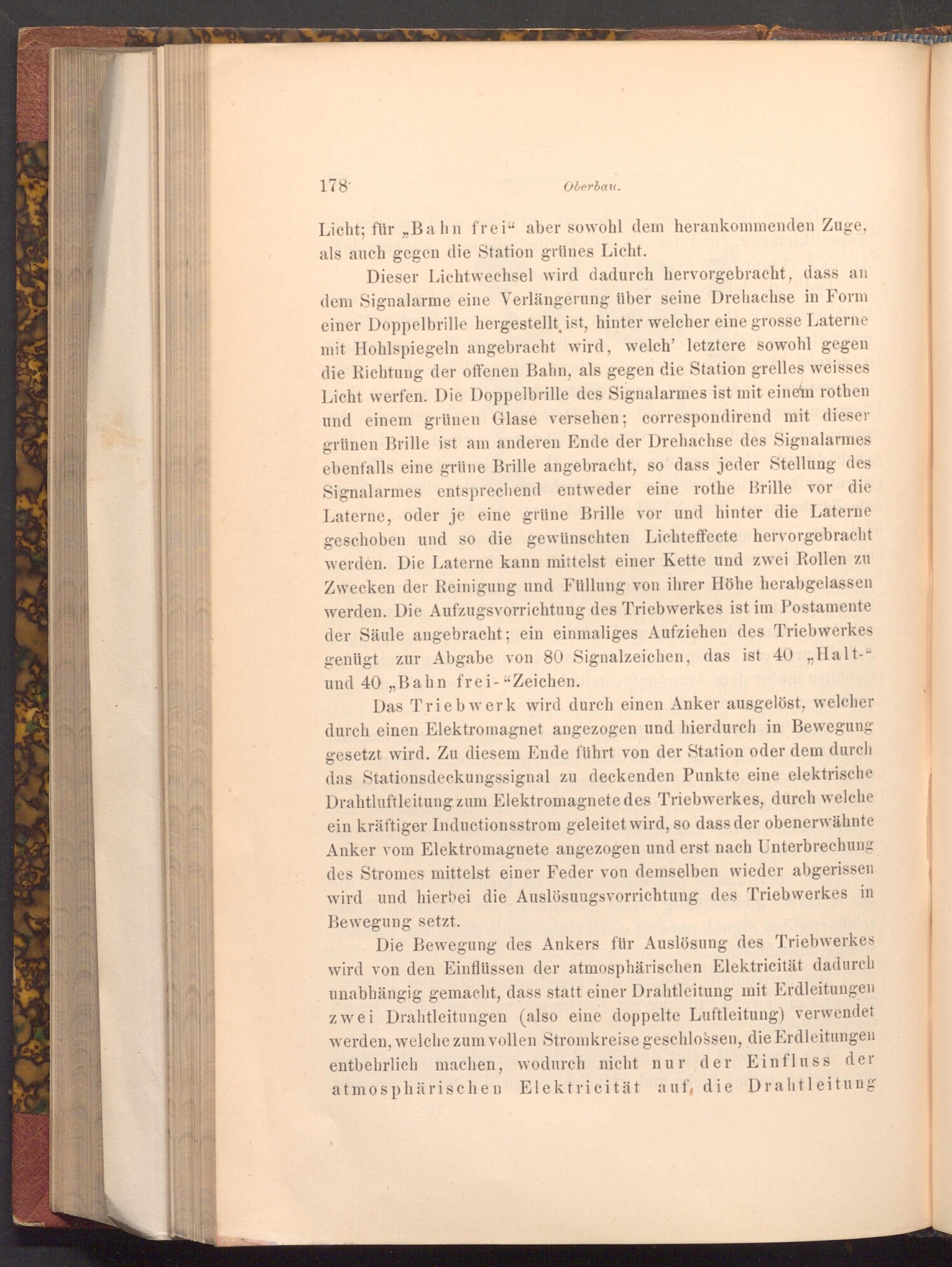

178
Oberbau.
Licht; für„ Bahn frei" aber sowohl dem herankommenden Zuge, als auch gegen die Station grünes Licht.
Dieser Lichtwechsel wird dadurch hervorgebracht, dass an dem Signalarme eine Verlängerung über seine Drehachse in Form einer Doppelbrille hergestellt ist, hinter welcher eine grosse Laterne mit Hohlspiegeln angebracht wird, welch' letztere sowohl gegen die Richtung der offenen Bahn, als gegen die Station grelles weisses Licht werfen. Die Doppelbrille des Signalarmes ist mit einem rothen und einem grünen Glase versehen; correspondirend mit dieser grünen Brille ist am anderen Ende der Drehachse des Signalarmes ebenfalls eine grüne Brille angebracht, so dass jeder Stellung des Signalarmes entsprechend entweder eine rothe Brille vor die Laterne, oder je eine grüne Brille vor und hinter die Laterne geschoben und so die gewünschten Lichteffecte hervorgebracht werden. Die Laterne kann mittelst einer Kette und zwei Rollen zu Zwecken der Reinigung und Füllung von ihrer Höhe herabgelassen werden. Die Aufzugsvorrichtung des Triebwerkes ist im Postamente der Säule angebracht; ein einmaliges Aufziehen des Triebwerkes genügt zur Abgabe von 80 Signalzeichen, das ist 40,, Halt-" und 40,, Bahn frei-" Zeichen.
Das Triebwerk wird durch einen Anker ausgelöst, welcher durch einen Elektromagnet angezogen und hierdurch in Bewegung gesetzt wird. Zu diesem Ende führt von der Station oder dem durch das Stationsdeckungssignal zu deckenden Punkte eine elektrische Drahtluftleitung zum Elektromagnete des Triebwerkes, durch welche ein kräftiger Inductionsstrom geleitet wird, so dass der obenerwähnte Anker vom Elektromagnete angezogen und erst nach Unterbrechung des Stromes mittelst einer Feder von demselben wieder abgerissen wird und hierbei die Auslösungsvorrichtung des Triebwerkes in Bewegung setzt.
Die Bewegung des Ankers für Auslösung des Triebwerkes wird von den Einflüssen der atmosphärischen Elektricität dadurch unabhängig gemacht, dass statt einer Drahtleitung mit Erdleitungen zwei Drahtleitungen( also eine doppelte Luftleitung) verwendet werden, welche zum vollen Stromkreise geschlossen, die Erdleitungen entbehrlich machen, wodurch nicht nur der Einfluss der atmosphärischen Elektricität auf, die Drahtleitung
