Allgemeine Bewaffnung und Artilleriewefen.

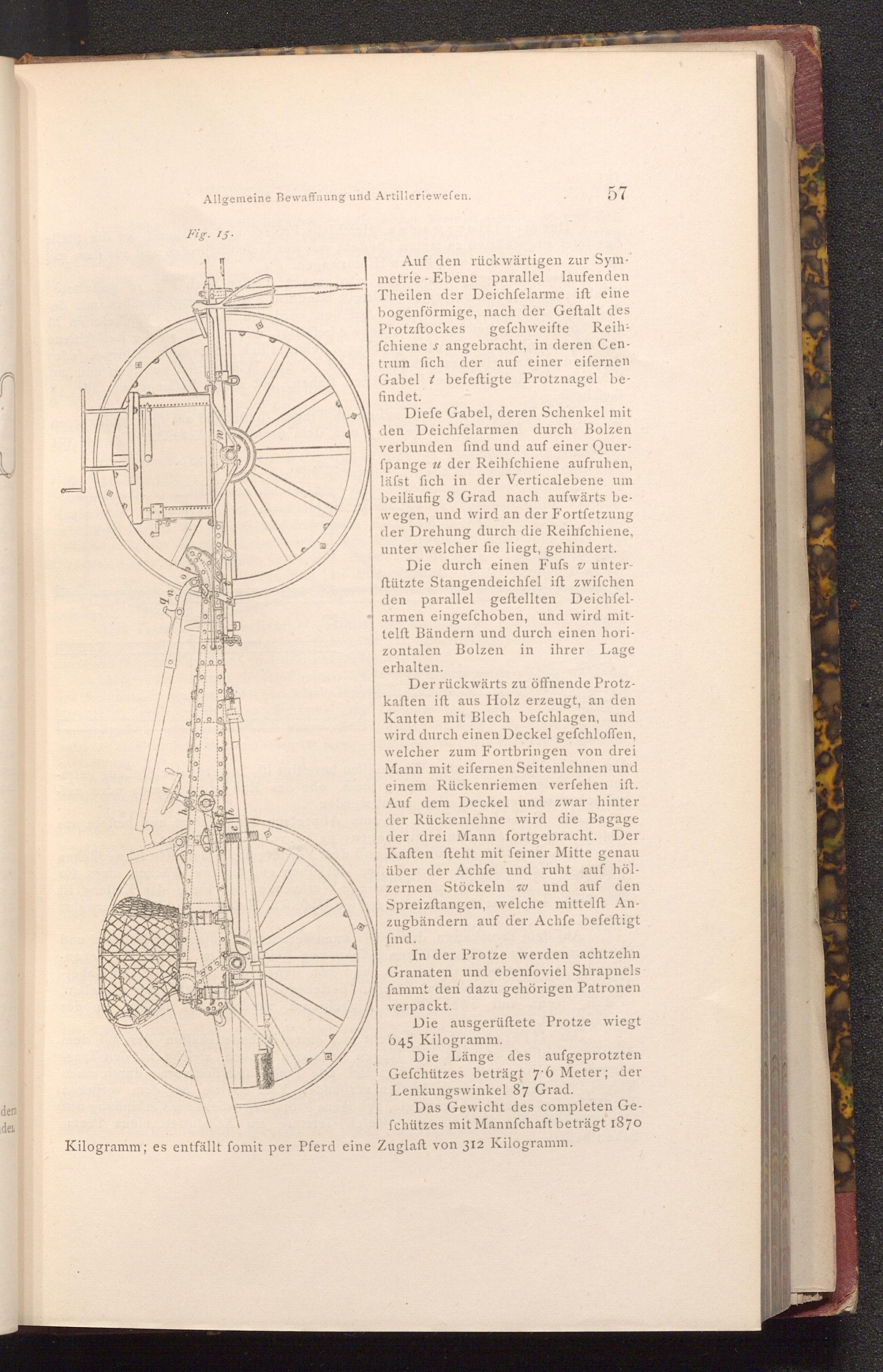

Fig. 15.

57

den

del

༢༦ ་

o

0

Auf den rückwärtigen zur Sym­metrie Ebene parallel laufenden Theilen der Deichfelarme ift eine bogenförmige, nach der Geftalt des Protzftockes gefchweifte Reih fchiene s angebracht, in deren Cen­trum fich der auf einer eifernen Gabelt befeftigte Protznagel be­findet.

Diefe Gabel, deren Schenkel mit den Deichfelarmen durch Bolzen verbunden find und auf einer Quer­fpange u der Reihfchiene aufruhen, läfst fich in der Verticalebene um beiläufig 8 Grad nach aufwärts be­wegen, und wird an der Fortfetzung der Drehung durch die Reihfchiene, unter welcher fie liegt, gehindert.

Die durch einen Fufs vunter­ftützte Stangendeichfel ift zwifchen den parallel geftellten Deichfel­armen eingefchoben, und wird mit­telft Bändern und durch einen hori­zontalen Bolzen in ihrer Lage erhalten.

Der rückwärts zu öffnende Protz­kaften ift aus Holz erzeugt, an den Kanten mit Blech befchlagen, und wird durch einen Deckel gefchloffen, welcher zum Fortbringen von drei Mann mit eifernen Seitenlehnen und einem Rückenriemen verfehen ift. Auf dem Deckel und zwar hinter der Rückenlehne wird die Bagage der drei Mann fortgebracht. Der Kaften ſteht mit feiner Mitte genau über der Achfe und ruht auf höl­zernen Stöckeln w und auf den Spreizftangen, welche mittelft An­zugbändern auf der Achfe befeftigt find.

In der Protze werden achtzehn Granaten und ebenfoviel Shrapnels fammt den dazu gehörigen Patronen verpackt.

Die ausgerüftete Protze wiegt 645 Kilogramm.

Die Länge des aufgeprotzten Gefchützes beträgt 7.6 Meter; der Lenkungswinkel 87 Grad.

Das Gewicht des completen Ge­fchützes mit Mannfchaft beträgt 1870

Kilogramm; es entfällt fomit per Pferd eine Zuglaft von 312 Kilogramm.
