76

Guftav Semrad und Johann Sterbenz.

Bodenfchraube G, den Ringen E und dem Schildzapfen- Ring F. - Die Jaquettes, die Bodenfchraube und alle Ringe, mit Ausnahme des Schildzapfen- Ringes, welcher von Schmiedeifen ift, find aus Gufs ftahl verfertigt. Die Schraube wird aus Blöcken mit ftarker Gewichtszugabe forgfältig ausgefchmiedet und dann appretirt; die äufseren Ringe werden gefchmiedet und in ähnlicher Weife, wie die Radbandagen der Locomotivräder gewalzt, fo dafs die Fafern in der Richtung des Rohrumfanges zu liegen kommen, wodurch die abfolute Feftigkeit des Stahles zur vollen Geltung gebracht wird. Der Bodenring hat zwei Verſtärkungen, in welche die zu dem Elevationsmechanismus gehörigen Bolzen eingefetzt werden; jede diefer Verftärkungen ift mit einem Canale für die Auffatzftange verfehen. Hiedurch wurde die Anbringung eigener Träger für den Richtmechanismus und die dadurch bedingte Schwächung des Ringes vermieden. Das Zündloch ift in einen kupfernen Kern gebohrt und vom Ende der Bohrung um 0'4 der Ladungslänge entfernt. Die Bohrung ift ftatt der üblichen Züge mit drei Rippen verfehen, die 10 Zoll breit und 02 Zoll hoch find; diefen Rippen entſprechend hat das Gefchofs drei, den ganzen cylindrifchen Theil durchziehende Furchen. Der über den Gefchofskern gemeffene Spielraum beträgt 0.08 Zoll, jener in den Gefchofsfurchen 0.05 Zoll.

Die Vavaffeur'fche Rahmenlaffete befitzt einen originellen Mecha­nismus zur Begrenzung und Schwächung des Rücklaufes, fowie zum Vor- und Zurückführen des Gefchützes.

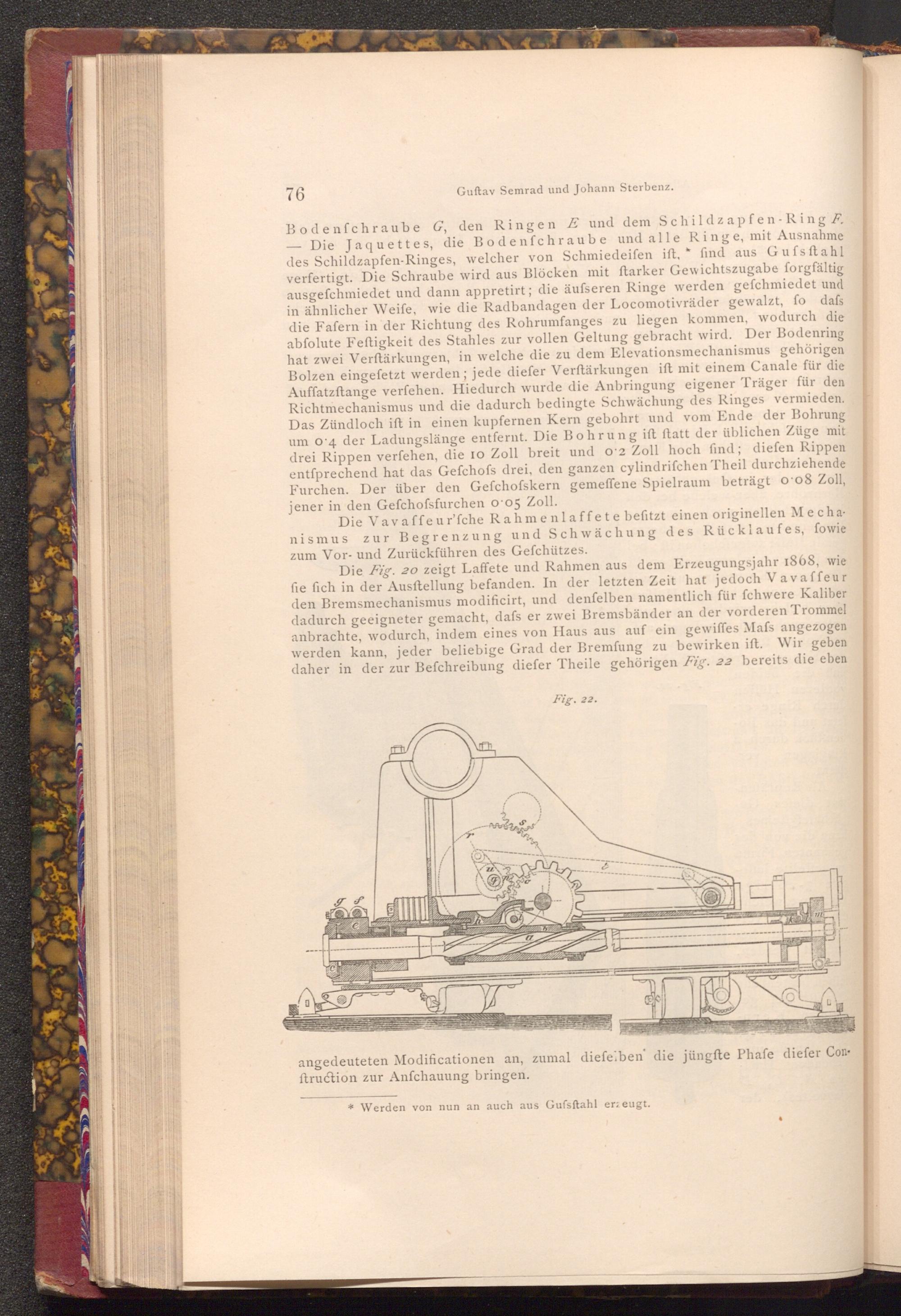

Die Fig. 20 zeigt Laffete und Rahmen aus dem Erzeugungsjahr 1868, wie fie fich in der Ausftellung befanden. In der letzten Zeit hat jedoch Vavaffeur den Bremsmechanismus modificirt, und denfelben namentlich für fchwere Kaliber dadurch geeigneter gemacht, dafs er zwei Bremsbänder an der vorderen Trommel anbrachte, wodurch, indem eines von Haus aus auf ein gewiffes Mafs angezogen werden kann, jeder beliebige Grad der Bremfung zu bewirken ift. Wir geben daher in der zur Befchreibung diefer Theile gehörigen Fig. 22 bereits die eben

Fig. 22.

t

angedeuteten Modificationen an, zumal diefelben die jüngfte Phafe diefer Con­ftruction zur Anfchauung bringen.

* Werden von nun an auch aus Gufsftahl erzeugt.
