62
Alexander Friedmann.

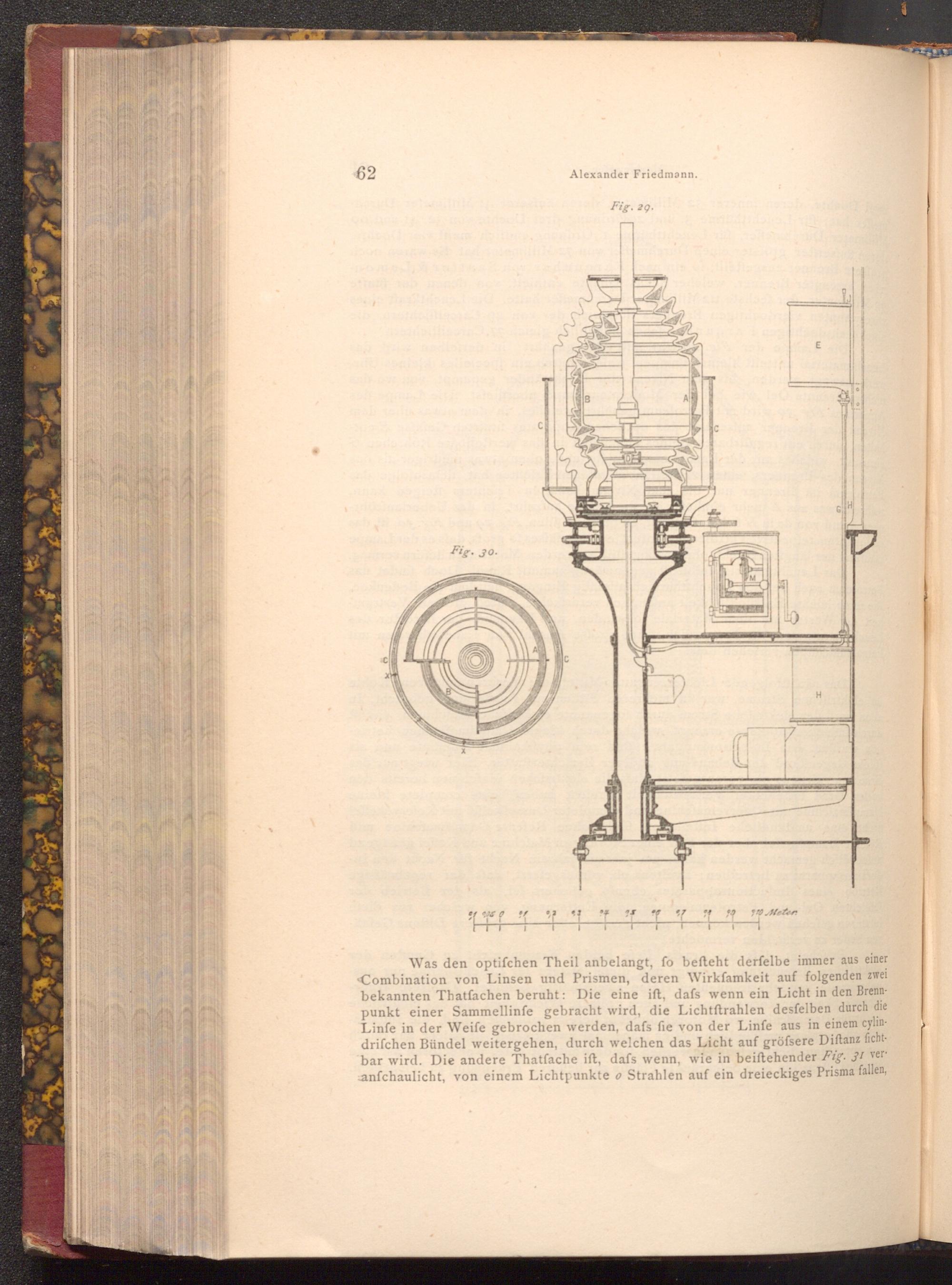

Fig. 29.
Fig. 30.
M
E
H
J V 1 q q q 7 q 1 x q r
910 Meter
Was den optifchen Theil anbelangt, fo befteht derfelbe immer aus einer Combination von Linsen und Prismen, deren Wirkfamkeit auf folgenden zwei bekannten Thatfachen beruht: Die eine ift, dafs wenn ein Licht in den Brennpunkt einer Sammellinfe gebracht wird, die Lichtftrahlen desfelben durch die Linfe in der Weife gebrochen werden, dafs fie von der Linfe aus in einem cylindrifchen Bündel weitergehen, durch welchen das Licht auf gröfsere Diftanz fichtbar wird. Die andere Thatfache ift, dafs wenn, wie in beiftehender Fig. 31 ver anfchaulicht, von einem Lichtpunkte o Strahlen auf ein dreieckiges Prisma fallen,
