Marinewefen.

63

diefe Strahlen, je nach der Stellung des Prismas, durch dasfelbe durchgehen oder von demfelben reflectirt werden. So geht der Strahl o e'nach ug durch das Prisma edu durch; im Prisma abc hingegen wird der Strahl on nach ns gebrochen, und dann an der Stelles nicht durch das Prisma durchgehen, fondern im Prisma felbft nach sr zurückgeworfen und nach rh weitergehen. Diefe Reflexion gefchieht immer, wenn der Neigungswinkel nsa, welchen die Fläche ac des Prismas gegen den erftgebrochenen Strahl ns einfchliefst, fo klein ift, dafs der Brechungswinkel für den Austritt des Strahles gröfser ausfiele als der Reflexions­winkel. So befteht denn der optifche Apparat eines jeden Leuchtthurmes aus zwei Theilen: Der eine, welcher die Lichtftrahlen, die bis zu einer gewiffen Ent­fernung ober und unter der Leuchtflamme auffallen, direct durchläfst und nur durch Brechung parallel geftaltet, das ift der dioptrifche Theil, und der andere, welcher oberhalb und unterhalb des dioptrifchen Theiles disponirt, die Licht­ftrahlen, wie das Prisma abc der Fig. 31, durch Brechung und Reflexion parallel geftaltet, das ift der katadioptrifche Theil.

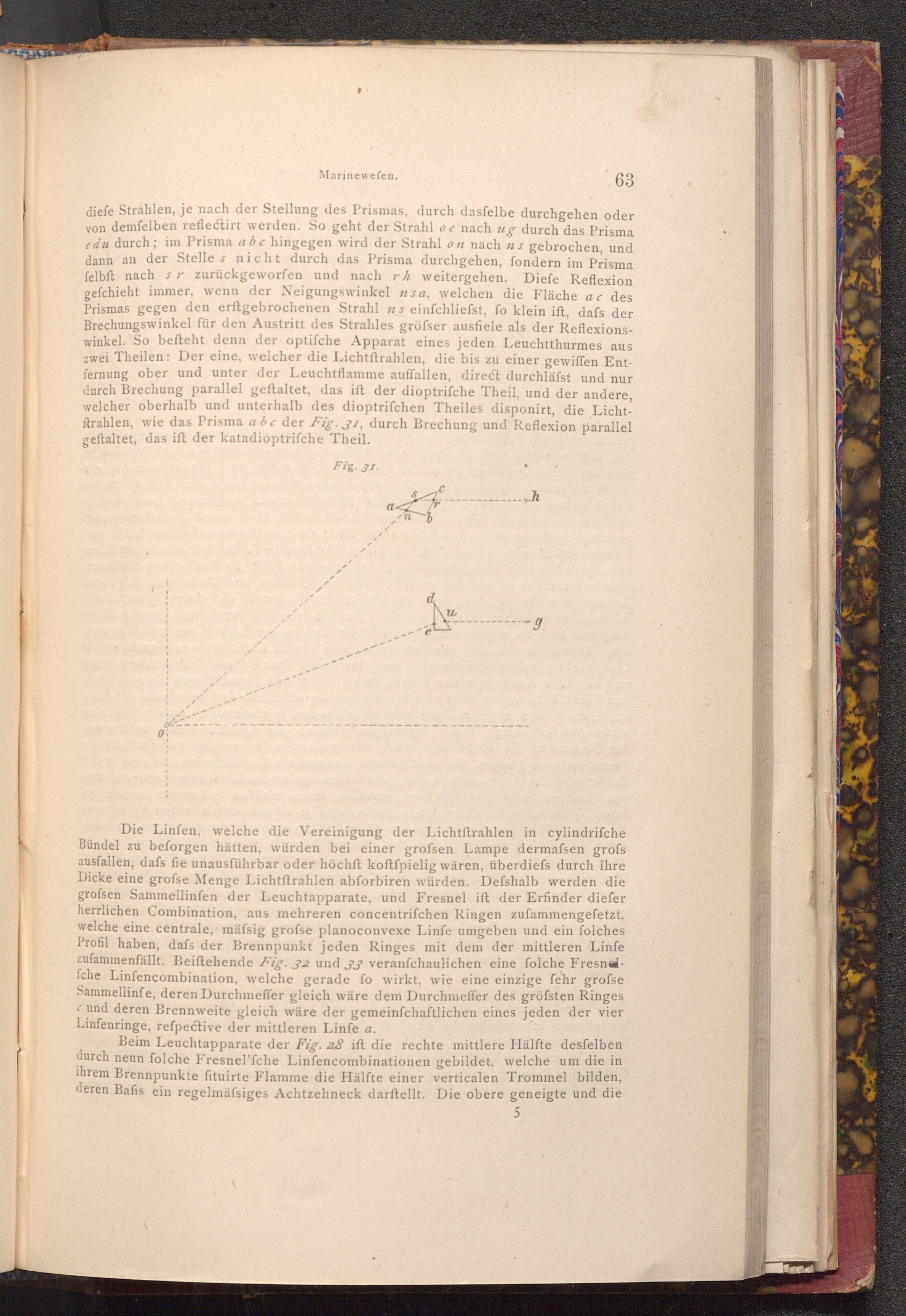

Fig. 31.

n

h

Ju

-9

Die Linfen, welche die Vereinigung der Lichtftrahlen in cylindrifche Bündel zu beforgen hätten, würden bei einer grofsen Lampe dermafsen grofs ausfallen, dafs fie unausführbar oder höchft koftfpielig wären, überdiefs durch ihre Dicke eine grofse Menge Lichtftrahlen abforbiren würden. Defshalb werden die grofsen Sammellinfen der Leuchtapparate, und Fresnel ift der Erfinder diefer herrlichen Combination, aus mehreren concentrifchen Ringen zufammengefetzt, welche eine centrale, mäfsig grofse planoconvexe Linfe umgeben und ein folches Profil haben, dafs der Brennpunkt jeden Ringes mit dem der mittleren Linfe zufammenfällt. Beiftehende Fig. 32 und 33 veranfchaulichen eine folche Fresnel­fche Linfencombination, welche gerade fo wirkt, wie eine einzige fehr grofse Sammellinfe, deren Durchmeffer gleich wäre dem Durchmeffer des gröfsten Ringes c und deren Brennweite gleich wäre der gemeinfchaftlichen eines jeden der vier Linfenringe, refpective der mittleren Linfe a.

Beim Leuchtapparate der Fig. 28 ift die rechte mittlere Hälfte desfelben durch neun folche Fresnel'fche Linfencombinationen gebildet, welche um die in ihrem Brennpunkte fituirte Flamme die Hälfte einer verticalen Trommel bilden, deren Bafis ein regelmässiges Achtzehneck darftellt. Die obere geneigte und die

5
