378

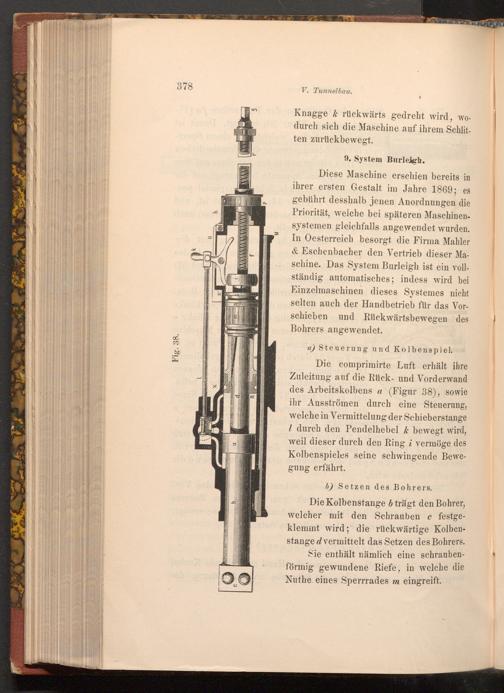

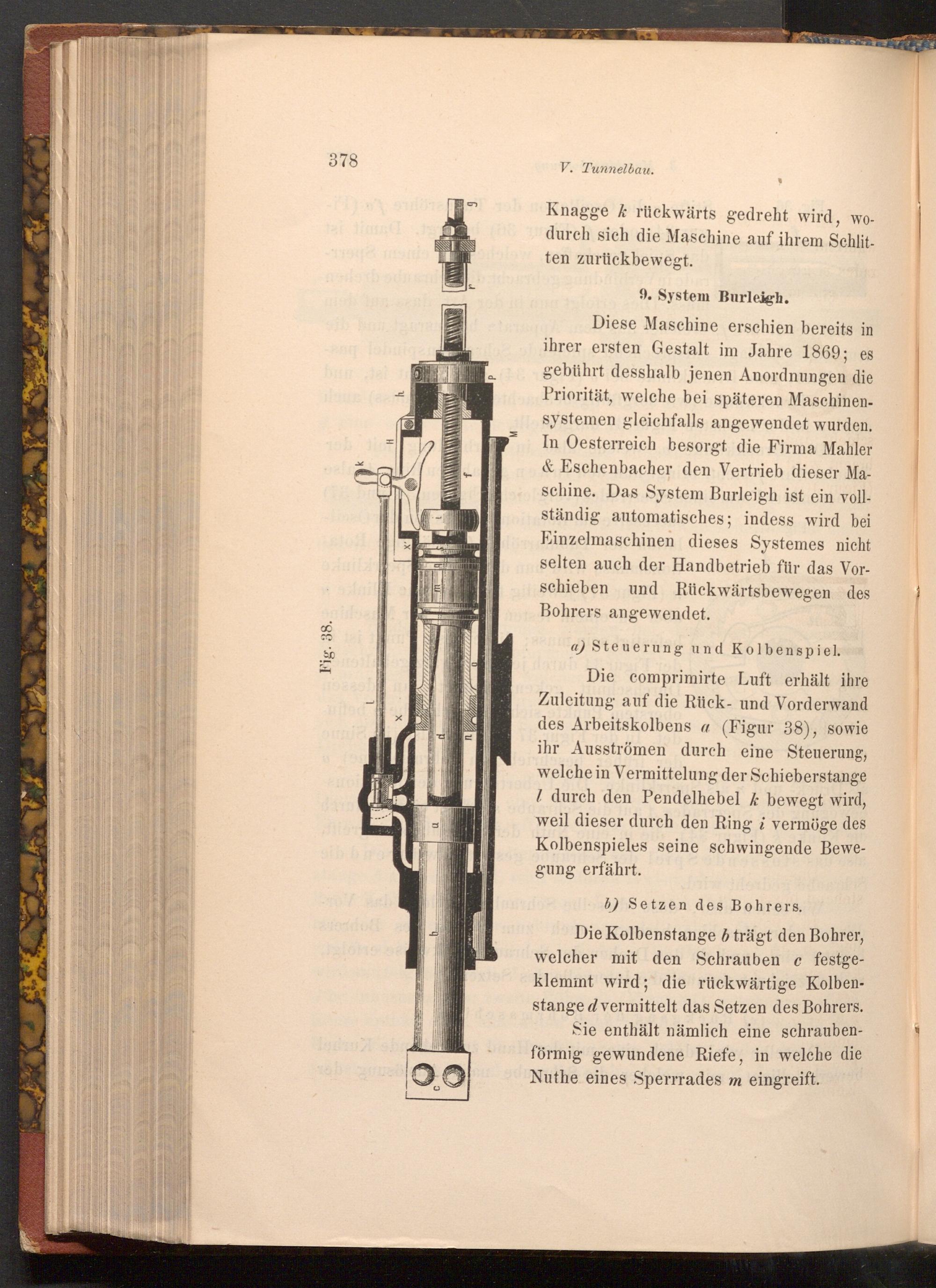

Fig. 38.

онді

16b

V. Tunnelbau.

Knagge k rückwärts gedreht wird, wo­durch sich die Maschine auf ihrem Schlit­ten zurückbewegt.

9. System Burleigh.

Diese Maschine erschien bereits in ihrer ersten Gestalt im Jahre 1869; es gebührt desshalb jenen Anordnungen die Priorität, welche bei späteren Maschinen­systemen gleichfalls angewendet wurden. In Oesterreich besorgt die Firma Mahler & Eschenbacher den Vertrieb dieser Ma­schine. Das System Burleigh ist ein voll­ständig automatisches; indess wird bei Einzelmaschinen dieses Systemes nicht selten auch der Handbetrieb für das Vor­schieben und Rückwärtsbewegen des Bohrers angewendet.

a) Steuerung und Kolbenspiel. darub

Die comprimirte Luft erhält ihre Zuleitung auf die Rück- und Vorderwand des Arbeitskolbens a( Figur 38), sowie ihr Ausströmen durch eine Steuerung, welche in Vermittelung der Schieberstange 7 durch den Pendelhebel k bewegt wird, weil dieser durch den Ring i vermöge des Kolbenspieles seine schwingende Bewe­gung erfährt.

b) Setzen des Bohrers.

Die Kolbenstange 6 trägt den Bohrer, welcher mit den Schrauben c festge­klemmt wird; die rückwärtige Kolben­stange d vermittelt das Setzen des Bohrers. Sie enthält nämlich eine schrauben­förmig gewundene Riefe, in welche die Nuthe eines Sperrrades m eingreift.
