3. Maschinenbohrung.

c) Vor- und Rückbewegung der Maschine.

383

Dieselbe erfolgt mittelst Kurbel von Hand durch Drehung der Schraube s.

12. System Reynold.

Diese amerikanische Maschine ist unter Anderem von Mezger in Freiberg in der Berg- und Hüttenmännischen Zeitung", 1875, näher beschrieben, und sie ähnelt nahezu vollständig der Darling­ton- Bohrmaschine; nur ist sie complicirter, als die letztere, weil die Canäle vermehrt und geschlungener gestaltet sind.

a) Steuerung und Kolbenspiel.

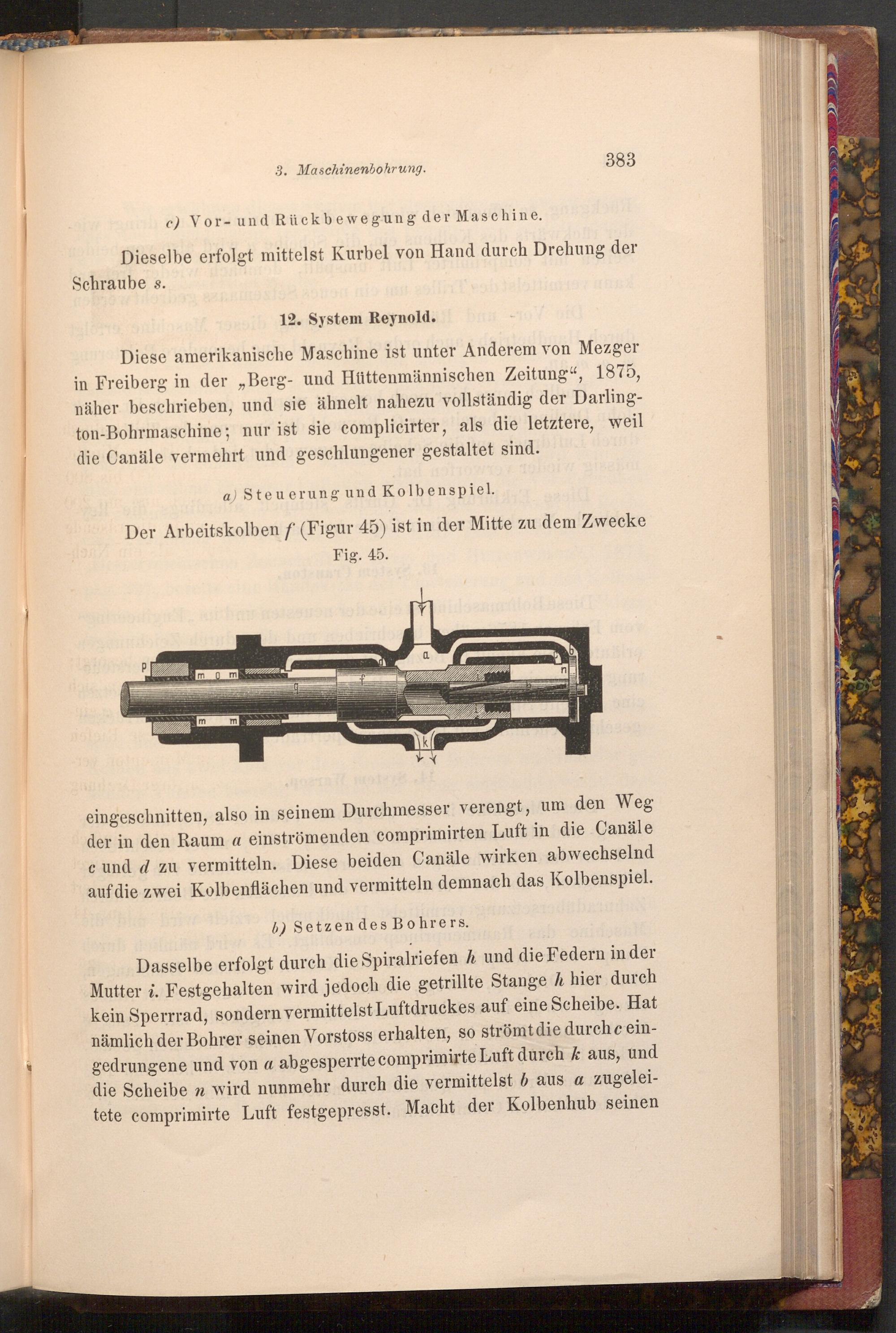

Der Arbeitskolben f( Figur 45) ist in der Mitte zu dem Zwecke

Fig. 45.

a

P

n

m

0 m

m

m

eingeschnitten, also in seinem Durchmesser verengt, um den Weg der in den Raum a einströmenden comprimirten Luft in die Canäle e und d zu vermitteln. Diese beiden Canäle wirken abwechselnd auf die zwei Kolbenflächen und vermitteln demnach das Kolbenspiel.

b) Setzen des Bohrers.

Dasselbe erfolgt durch die Spiralriefen h und die Federn in der Mutter i. Festgehalten wird jedoch die getrillte Stange h hier durch kein Sperrrad, sondern vermittelst Luftdruckes auf eine Scheibe. Hat nämlich der Bohrer seinen Vorstoss erhalten, so strömt die durch cein­gedrungene und von a abgesperrte comprimirte Luft durch k aus, und die Scheiben wird nunmehr durch die vermittelst b aus a zugelei­tete comprimirte Luft festgepresst. Macht der Kolbenhub seinen
