T. Tunnelbau.

2. Herstellung des Wasserleitungstunnels zu Paris.

Ausgestellt von der Stadt Paris, Direction der Wasserleitung und der Canäle. ( Französische Abtheilung.)

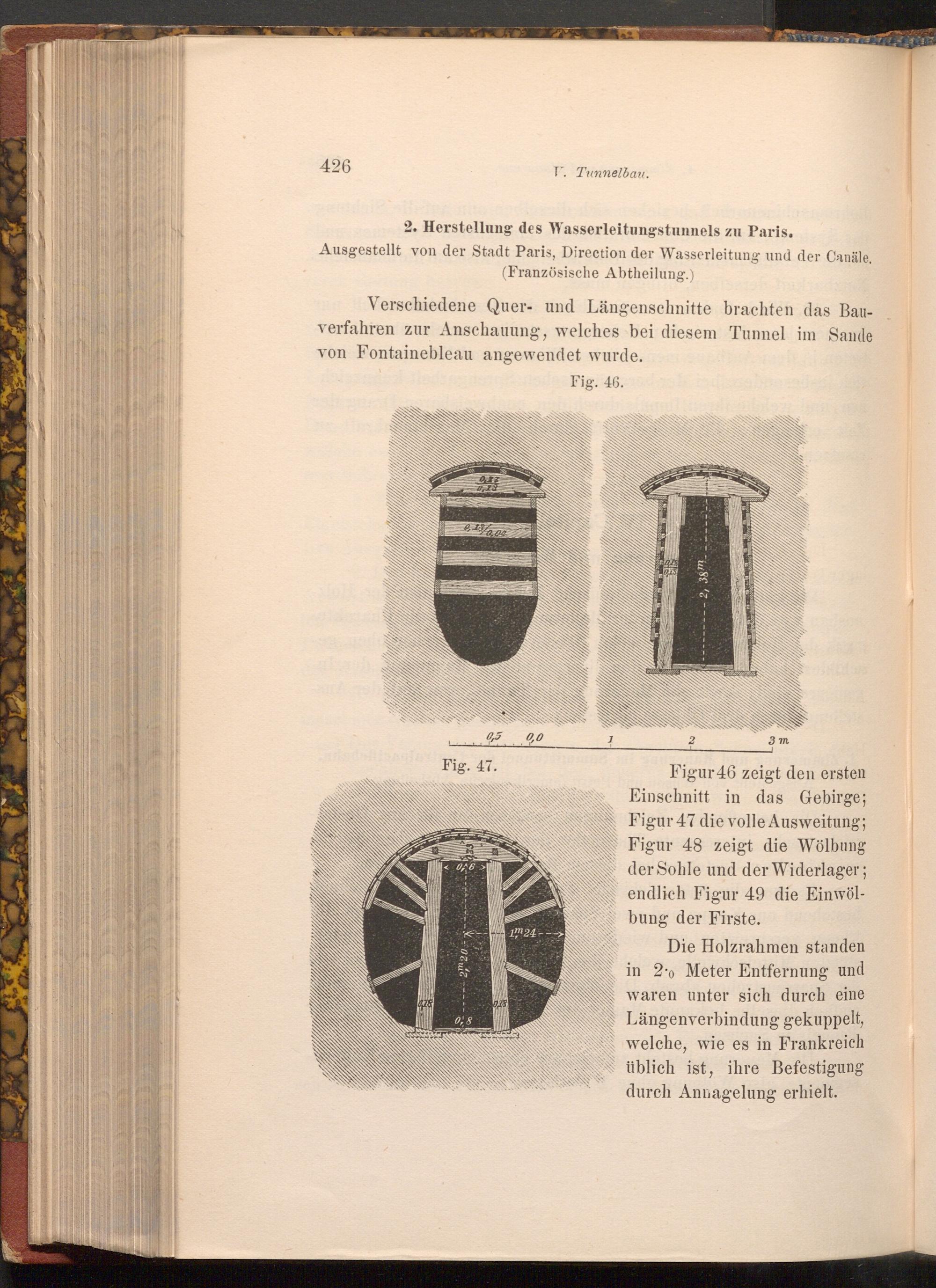

Verschiedene Quer- und Längenschnitte brachten das Bau­verfahren zur Anschauung, welches bei diesem Tunnel im Sande von Fontainebleau angewendet wurde.

Fig. 46.

0.00

0.18

2, 38m

028

0,5 0,0

1

2

Fig. 47.

0,8

018

1m24

3 m

Figur 46 zeigt den ersten Einschnitt in das Gebirge; Figur 47 die volle Ausweitung; Figur 48 zeigt die Wölbung der Sohle und der Widerlager; endlich Figur 49 die Einwöl­bung der Firste.

Die Holzrahmen standen in 20 Meter Entfernung und waren unter sich durch eine Längenverbindung gekuppelt, welche, wie es in Frankreich üblich ist, ihre Befestigung durch Annagelung erhielt.
