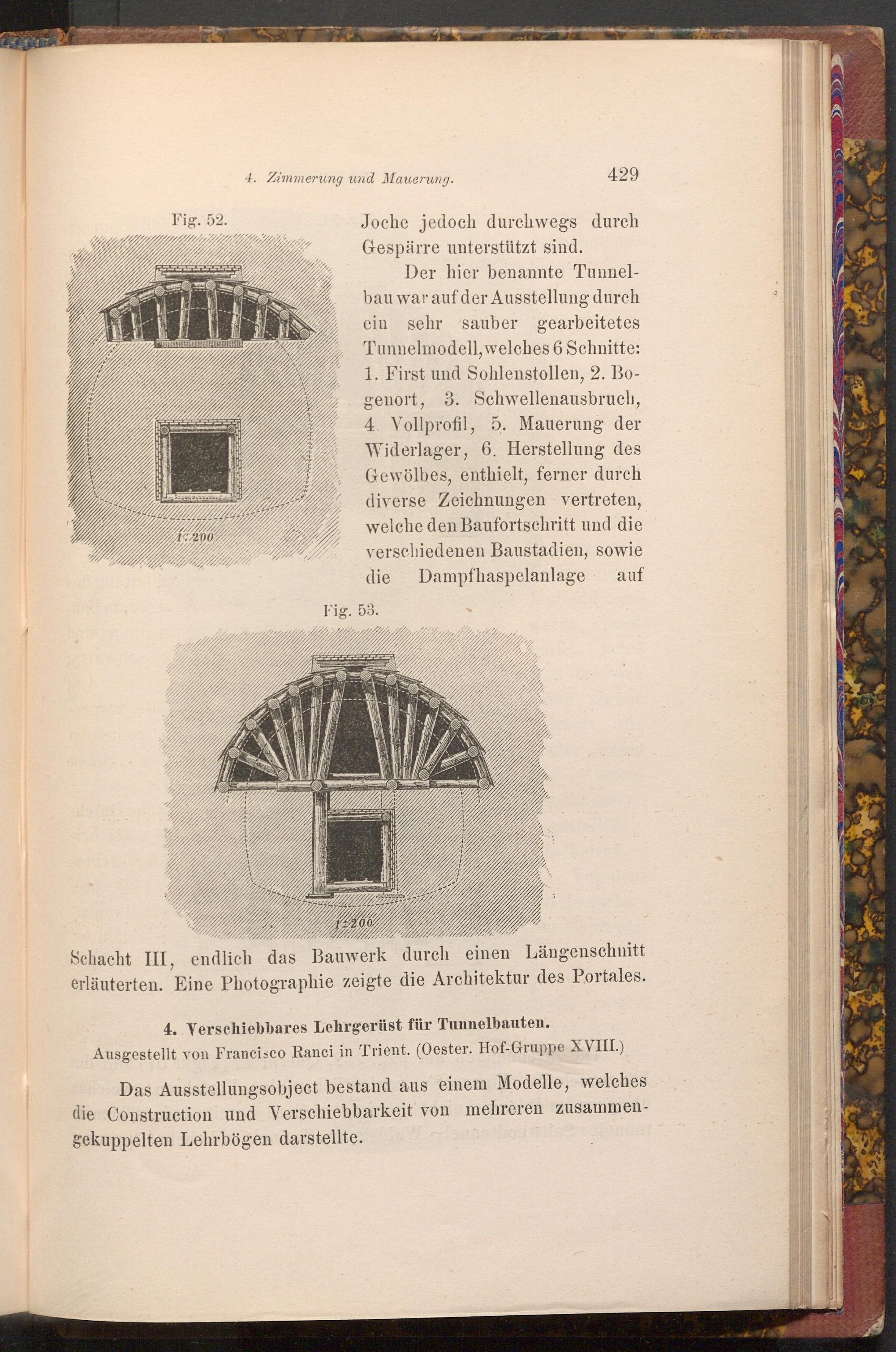

Fig. 52.
1: 200
4. Zimmerung und Mauerung.
429
Joche jedoch durchwegs durch Gespärre unterstützt sind.
Der hier benannte Tunnelbau war auf der Ausstellung durch ein sehr sauber gearbeitetes Tunnelmodell, welches 6 Schnitte: 1. First und Sohlenstollen, 2. Bogenort, 3. Schwellenausbruch, 4. Vollprofil, 5. Mauerung der Widerlager, 6. Herstellung des Gewölbes, enthielt, ferner durch diverse Zeichnungen vertreten, welche den Baufortschritt und die verschiedenen Baustadien, sowie Dampfhaspelanlage
die
Fig. 53.
auf
1-200
Schacht III, endlich das Bauwerk durch einen Längenschnitt erläuterten. Eine Photographie zeigte die Architektur des Portales.
4. Verschiebbares Lehrgerüst für Tunnelbauten.
Ausgestellt von Francisco Ranci in Trient.( Oester. Hof- Gruppe XVIII.)
Das Ausstellungsobject bestand aus einem Modelle, welches die Construction und Verschiebbarkeit von mehreren zusammengekuppelten Lehrbögen darstellte.
