V. Tunnelbau.

vor der Uebergabe an den Unternehmer nahezu vollständig ausge­führt waren, ihre Herstellungszeit demnach in dem soeben ge­nannten Bautermine nicht enthalten ist.

Die Gesammtleistung umfasst 64.525 Kubikmeter Ausbruch, 19.580 Kubikmeter Ziegelmauerwerk zur Sohle, zu dem Wider­lager und dem Gewölbe.

Fig. 50.

R 7,95

m

0,9

1: 200

772

Fig. 51.

1-200

Zur Rüstung wurden 43.500 Quadratmeter Boh­len( Pfahlwerk) und 3800 Kubikmeter Rundholz ver­wendet; der Holzeinbau beträgt demnach circa 17% oder rund 1/6 des ausgebro­chenen Raumes.

Die Specialleitung des Baues unterstand dem Bau­inspector Uthemann und dem Baumeister Schwartz; die Ausführung war dem Unternehmer Voss, respec­tive dessen Ingenieuren Wagner und Heisterhagen anvertraut.

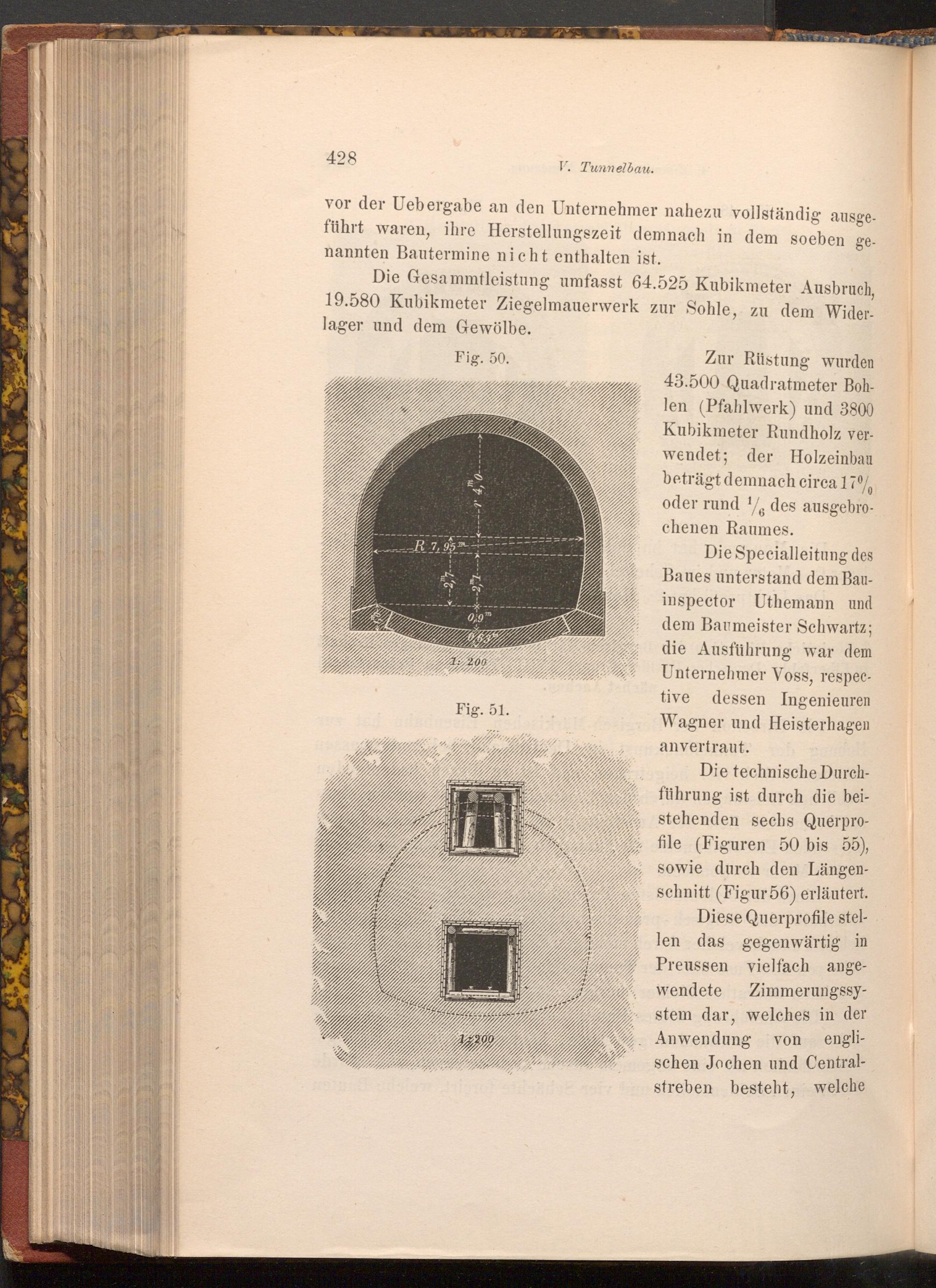

Die technische Durch­führung ist durch die bei­stehenden sechs Querpro­file( Figuren 50 bis 55), sowie durch den Längen­schnitt( Figur 56) erläutert.

Diese Querprofile stel­len das gegenwärtig in Preussen vielfach ange­wendete Zimmerungssy­stem dar, welches in der Anwendung von engli­schen Jochen und Central­streben besteht, welche
