436

V. Tunnelbau.

Die letztere Anordnung hat den Vortheil der besseren Hand­habung dieser Längshölzer und der Möglichkeit, sie auf der Sohle des Firststollens immer vorwärts schieben zu können.„ Menne" hat für sein System die letztere Anordnung gewählt, und wird diese Anordnung verdeutlichet durch das frühere Querprofil, Figur 60, und durch das beistehende Längenprofil, Figur 62, welches eine Zim­merung in sehr druckhaftem Gebirge darstellt.

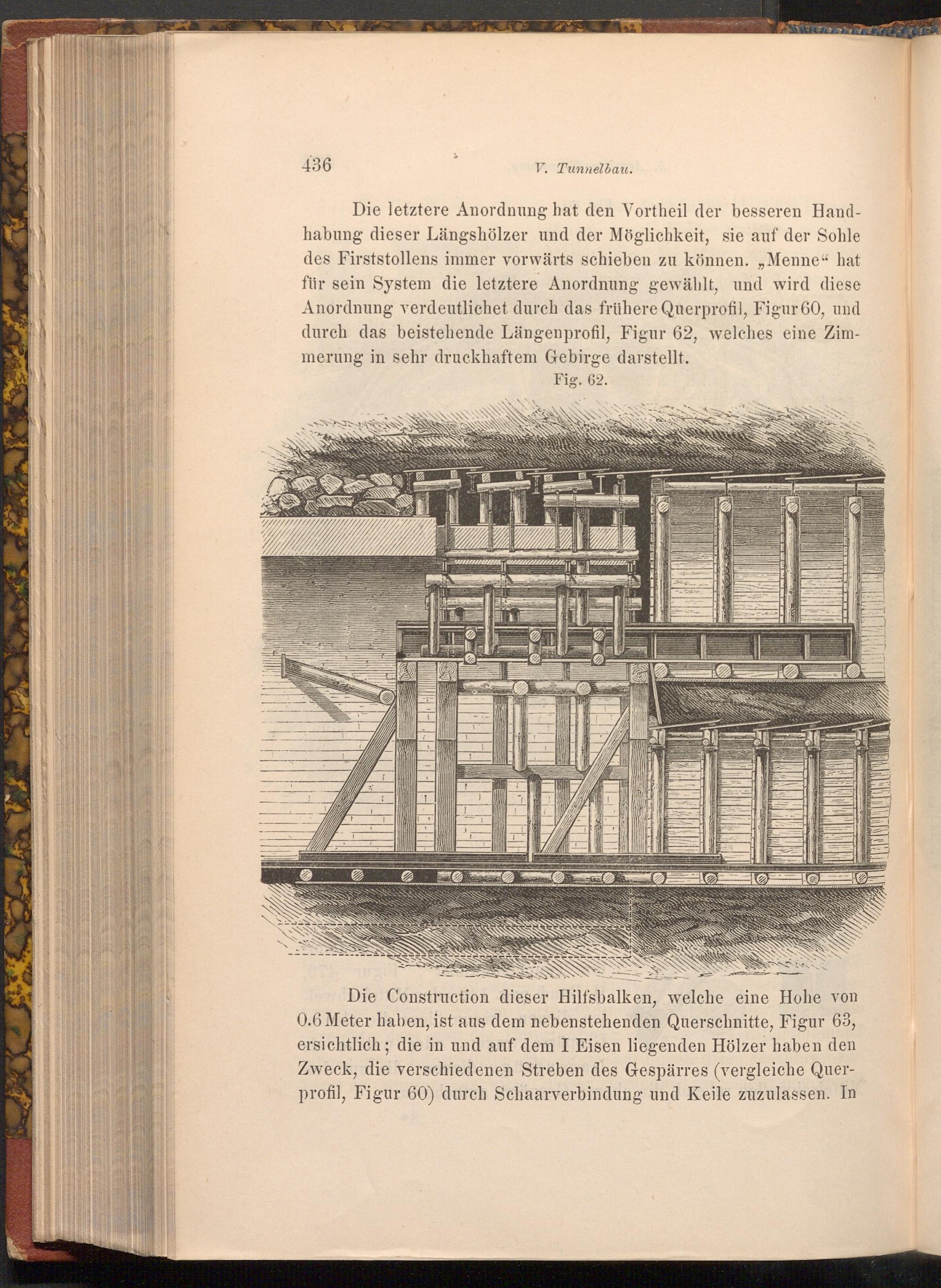

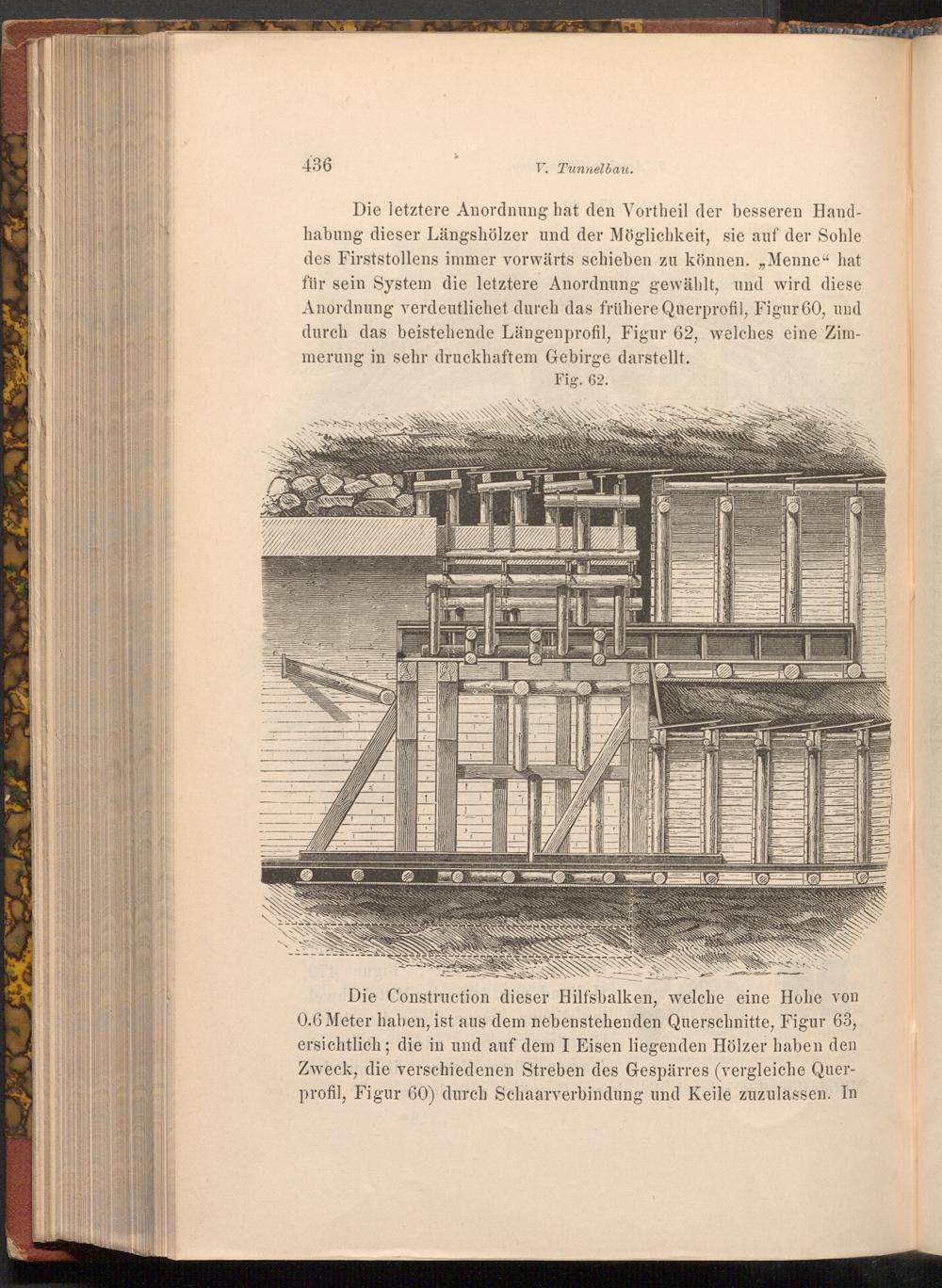

Fig. 62.

T

Die Construction dieser Hilfsbalken, welche eine Hohe von 0.6 Meter haben, ist aus dem nebenstehenden Querschnitte, Figur 63, ersichtlich; die in und auf dem I Eisen liegenden Hölzer haben den Zweck, die verschiedenen Streben des Gespärres( vergleiche Quer­profil, Figur 60) durch Schaarverbindung und Keile zuzulassen. In
