II. Hölzerne Brücken.
133
II. Capitel.
Ihre Vertretung auf der Ausstellung.

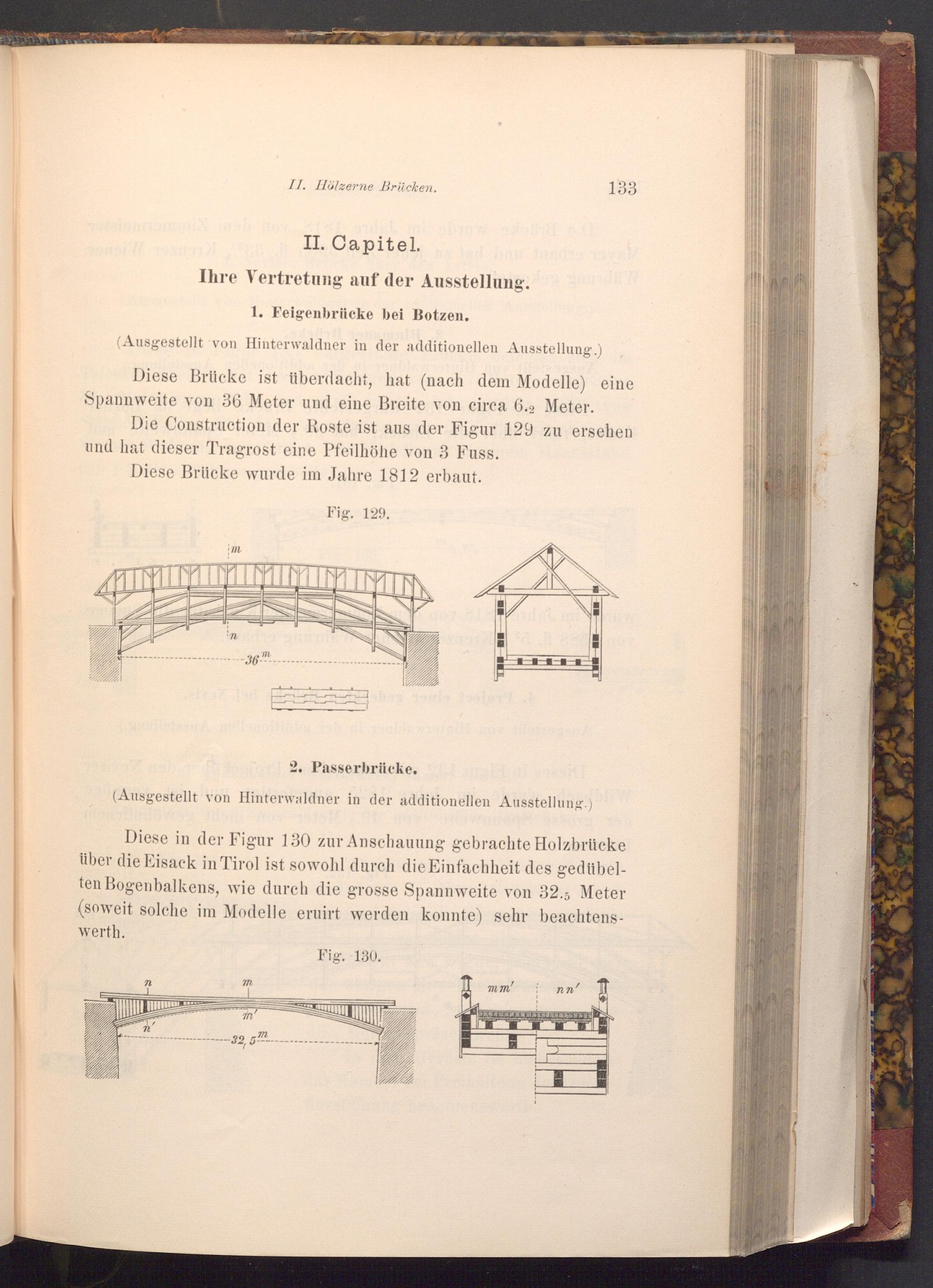

1. Feigenbrücke bei Botzen.
( Ausgestellt von Hinterwaldner in der additionellen Ausstellung.)
Diese Brücke ist überdacht, hat( nach dem Modelle) eine Spannweite von 36 Meter und eine Breite von circa 6.2 Meter.
Die Construction der Roste ist aus der Figur 129 zu ersehen und hat dieser Tragrost eine Pfeilhöhe von 3 Fuss.
Diese Brücke wurde im Jahre 1812 erbaut.
Fig. 129.
m
-36 m
2. Passerbrücke.
( Ausgestellt von Hinterwaldner in der additionellen Ausstellung.)
Diese in der Figur 130 zur Anschauung gebrachte Holzbrücke über die Eisack in Tirol ist sowohl durch die Einfachheit des gedübelten Bogenbalkens, wie durch die grosse Spannweite von 32.5 Meter ( soweit solche im Modelle eruirt werden konnte) sehr beachtenswerth.
n
m
n'
in'
-32,5m
Fig. 130.
m m'
nn'
