188

Brückenbau.

16. Brücke über den Corneja zwischen Sorchuela und Avila in der Provinz Avila: 3 Segmentfelder à 11.0 Meter Spannweite; 2 Meter starke Mittelpfeiler.infoni baath

17. Strassenbrücke bei Gongosto zwischen Bejar und Plasencia in der Provinz Salamanca. Diese Brücke besteht aus 9 Oeffnungen, von denen die mittelste 21., Meter Spann­weite besitzt und aus einem Segmentgewölbe besteht, die 2., 3., 4., dann die 6., 7. und 8. Oeffnung haben je 14 Meter Spannweite und einen Vollbogen, und die 1. und 9. halbkreisförmig gewölbte Oeff­nungen besitzen je 6., Meter Spannweite. wuneq isMST next Die 2 Hauptfluthpfeiler der Mittelöffnung sind je 7., Meter dick; die Pfeiler Nr. 2, 3, 6 und 7 sind je 2 Meter stark, der 1. und 8. Pfeiler dagegen je 4 Meter; die Widerlager besitzen Parallelflügel.

Die Schlusssteine sämmtlicher Oeffnungen liegen in einer Höhe und harmonirt die Kämpferhöhe der Mittelöffnung mit den Kämpferhöhen der 14 Meter weiten Bogen; nur die beiden äus­sersten Bogen von 6., Meter Spannweite besitzen höher liegende Kämpfer, wodurch die Stärke der Pfeiler Nr. 1 und 8 sich motivirt.

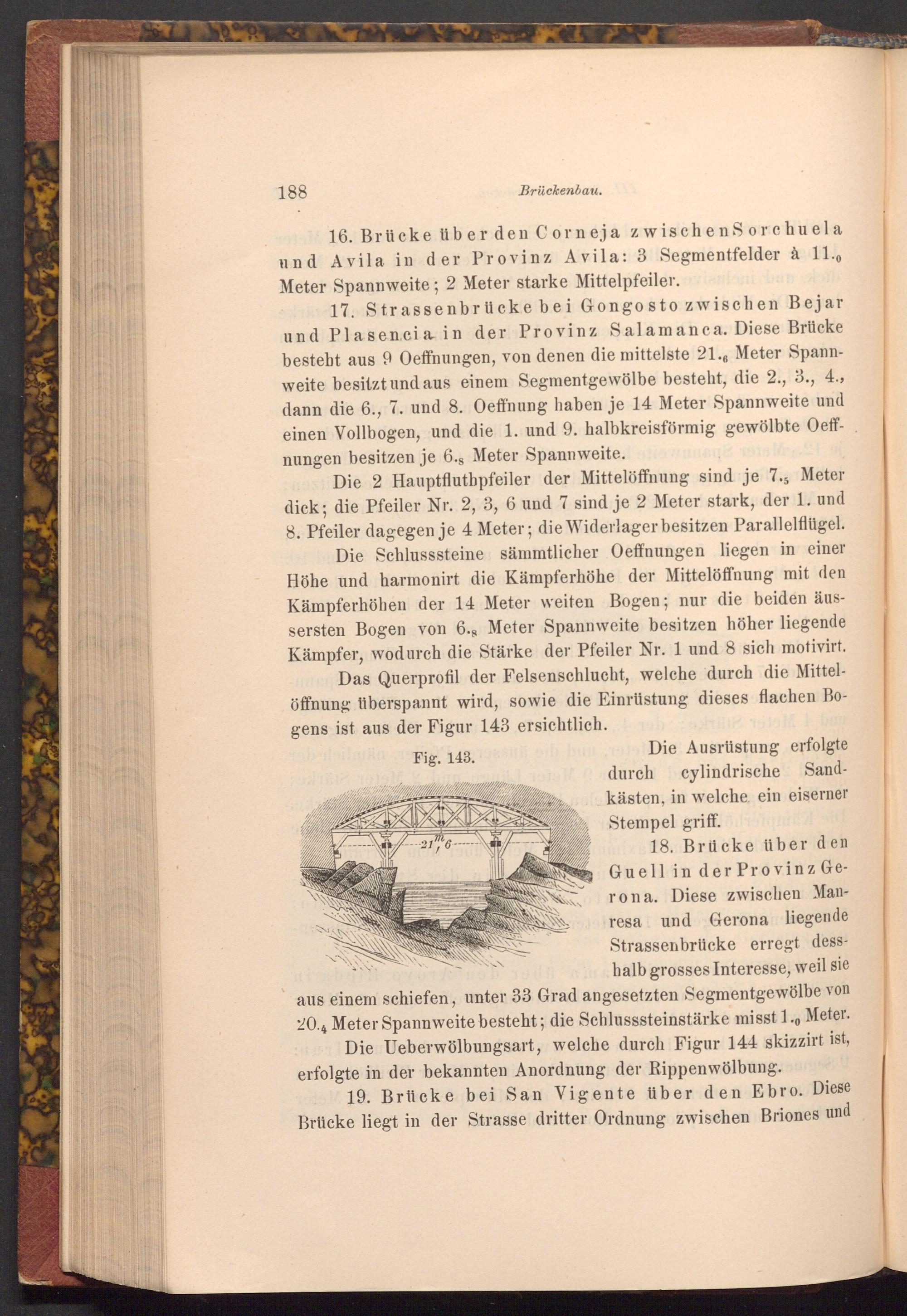

Das Querprofil der Felsenschlucht, welche durch die Mittel­öffnung überspannt wird, sowie die Einrüstung dieses flachen Bo­gens ist aus der Figur 143 ersichtlich.

Fig. 143. 1988

21,6

Die Ausrüstung erfolgte edurch cylindrische Sand­efkästen, in welche ein eiserner Stempel griff.tsid 18. Brücke über den Guell in der Provinz Ge­rona. Diese zwischen Man­resa und Gerona liegende Strassenbrücke erregt dess­halb grosses Interesse, weil sie aus einem schiefen, unter 33 Grad angesetzten Segmentgewölbe von 20.4 Meter Spannweite besteht; die Schlusssteinstärke misst 1., Meter.

Die Ueberwölbungsart, welche durch Figur 144 skizzirt ist, erfolgte in der bekannten Anordnung der Rippenwölbung.

19. Brücke bei San Vigente über den Ebro. Diese Brücke liegt in der Strasse dritter Ordnung zwischen Briones und
