III. Steinerne Brücken.

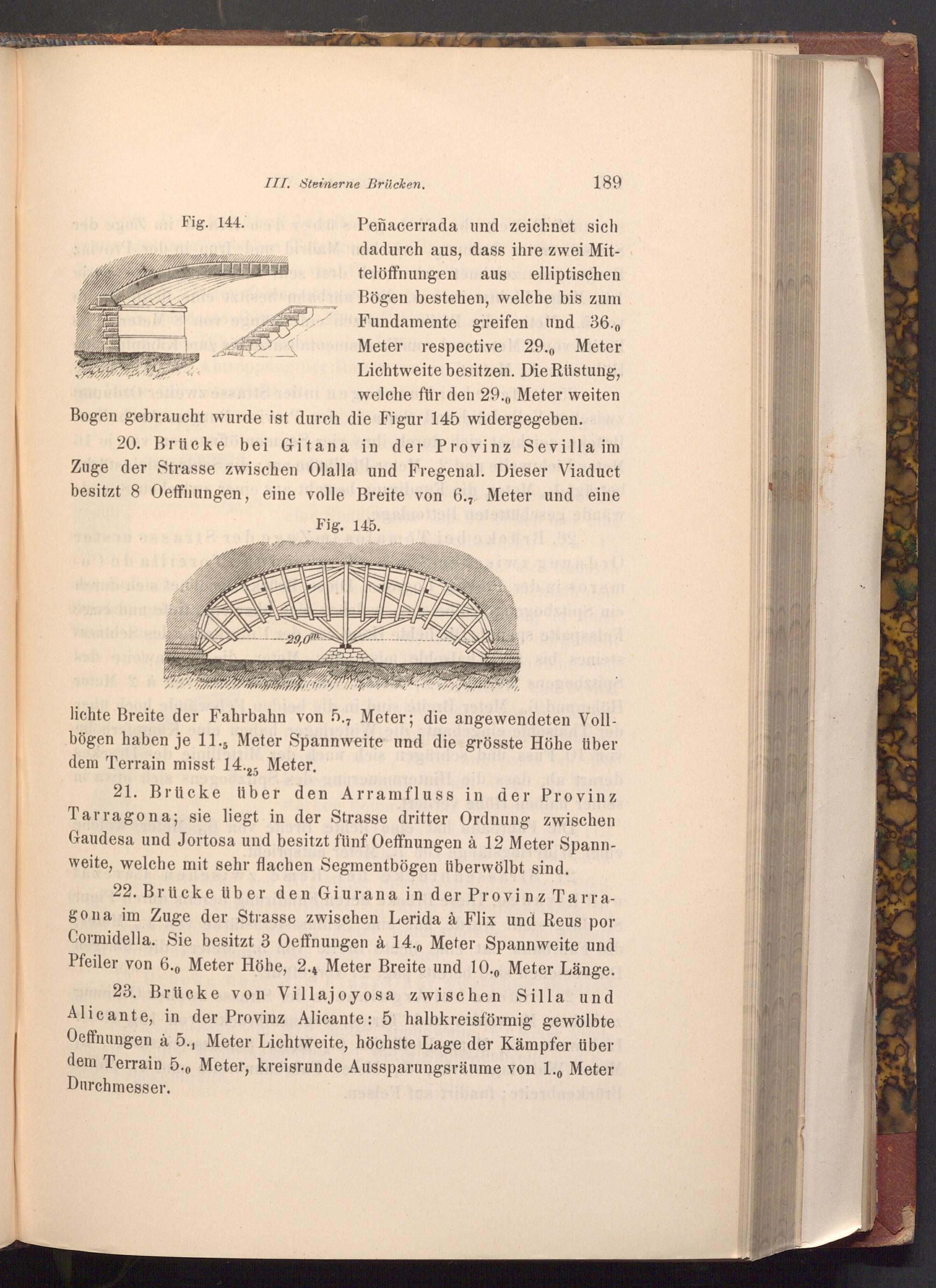

Fig. 144.

189

Peñacerrada und zeichnet sich dadurch aus, dass ihre zwei Mit­telöffnungen aus elliptischen

admiste Bögen bestehen, welche bis zum

Fundamente greifen und 36.0

Meter respective 29., Meter

Lichtweite besitzen. Die Rüstung,

welche für den 29., Meter weiten

Bogen gebraucht wurde ist durch die Figur 145 widergegeben.

20. Brücke bei Gitana in der Provinz Sevilla im Zuge der Strasse zwischen Olalla und Fregenal. Dieser Viaduct besitzt 8 Oeffnungen, eine volle Breite von 6., Meter und eine

Fig. 145.

29,0

lichte Breite der Fahrbahn von 5., Meter; die angewendeten Voll­bögen haben je 11.5 Meter Spannweite und die grösste Höhe über dem Terrain misst 14.25 Meter.

21. Brücke über den Arramfluss in der Provinz Tarragona; sie liegt in der Strasse dritter Ordnung zwischen Gaudesa und Jortosa und besitzt fünf Oeffnungen à 12 Meter Spann­weite, welche mit sehr flachen Segmentbögen überwölbt sind.

22. Brücke über den Giurana in der Provinz Tarra­gona im Zuge der Strasse zwischen Lerida à Flix und Reus por Cormidella. Sie besitzt 3 Oeffnungen à 14., Meter Spannweite und Pfeiler von 6., Meter Höhe, 2.4 Meter Breite und 10., Meter Länge.

23. Brücke von Villajoyosa zwischen Silla und Alicante, in der Provinz Alicante: 5 halbkreisförmig gewölbte Oeffnungen à 5., Meter Lichtweite, höchste Lage der Kämpfer über dem Terrain 5., Meter, kreisrunde Aussparungsräume von 1., Meter Durchmesser.
