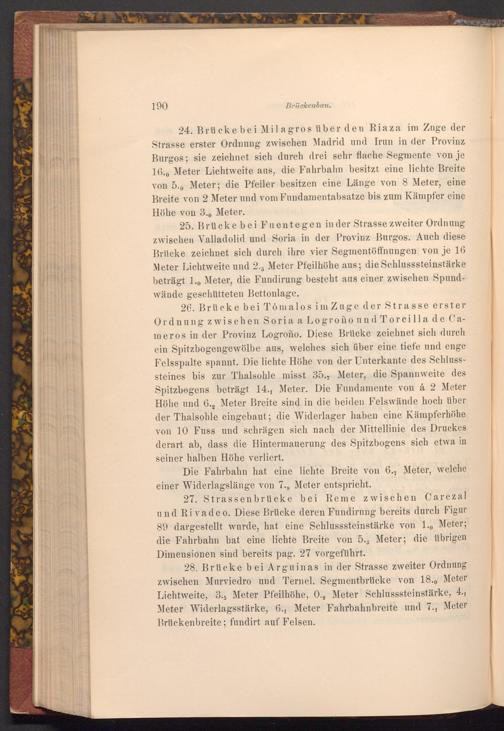

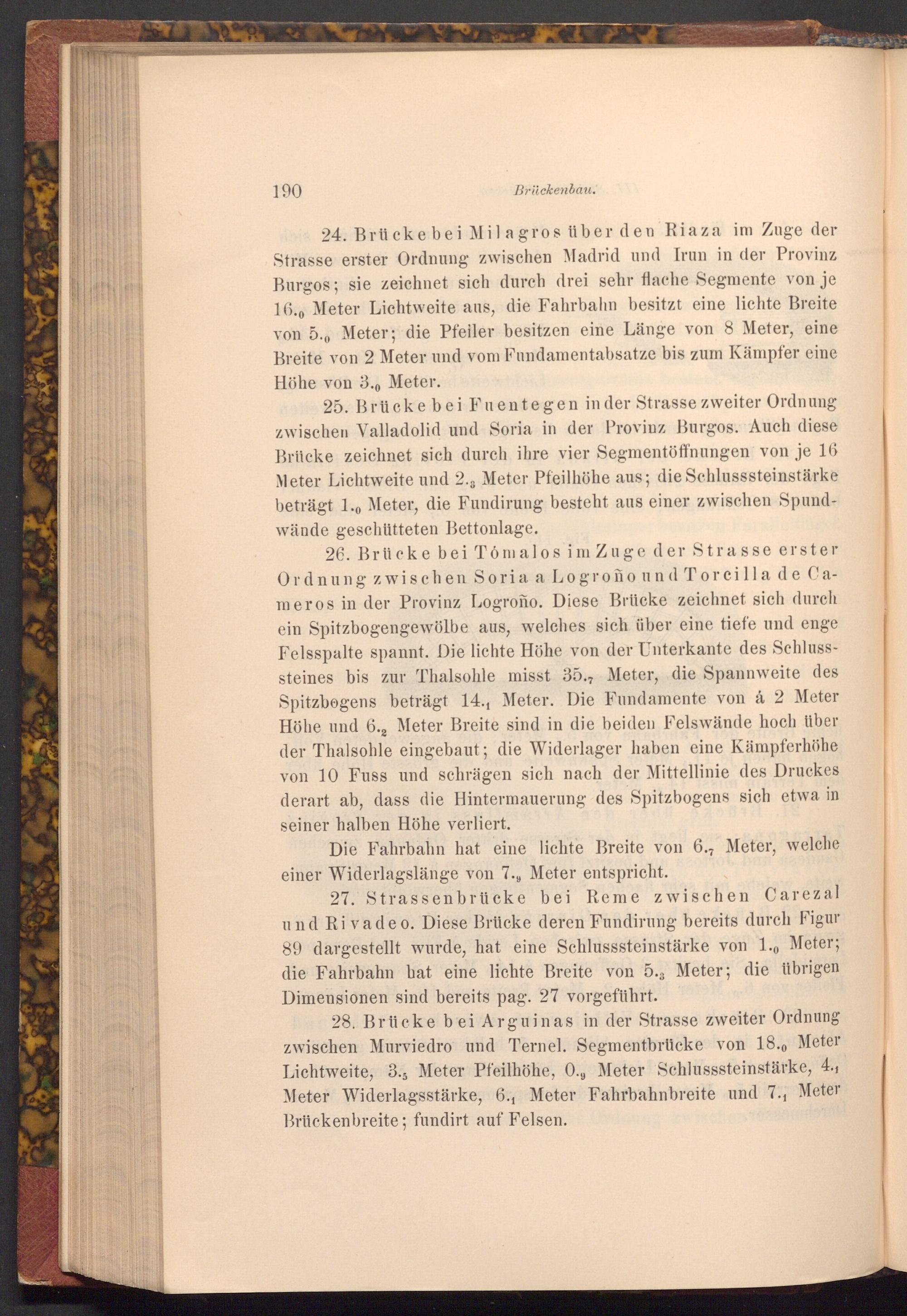

190

Brückenbau.

bis 24. Brücke bei Milagros über den Riaza im Zuge der Strasse erster Ordnung zwischen Madrid und Irun in der Provinz Burgos; sie zeichnet sich durch drei sehr flache Segmente von je 16., Meter Lichtweite aus, die Fahrbahn besitzt eine lichte Breite von 5., Meter; die Pfeiler besitzen eine Länge von 8 Meter, eine Breite von 2 Meter und vom Fundamentabsatze bis zum Kämpfer eine Höhe von 3.0 Meter.

25. Brücke bei Fuentegen in der Strasse zweiter Ordnung zwischen Valladolid und Soria in der Provinz Burgos. Auch diese Brücke zeichnet sich durch ihre vier Segmentöffnungen von je 16 Meter Lichtweite und 2., Meter Pfeilhöhe aus; die Schlusssteinstärke beträgt 1., Meter, die Fundirung besteht aus einer zwischen Spund­wände geschütteten Bettonlage.

26. Brücke bei Tómalos im Zuge der Strasse erster Ordnung zwischen Soria a Logroño und Torcilla de Ca­meros in der Provinz Logroño. Diese Brücke zeichnet sich durch ein Spitzbogengewölbe aus, welches sich über eine tiefe und enge Felsspalte spannt. Die lichte Höhe von der Unterkante des Schluss­steines bis zur Thalsohle misst 35., Meter, die Spannweite des Spitzbogens beträgt 14., Meter. Die Fundamente von á 2 Meter Höhe und 6.2 Meter Breite sind in die beiden Felswände hoch über der Thalsohle eingebaut; die Widerlager haben eine Kämpferhöhe von 10 Fuss und schrägen sich nach der Mittellinie des Druckes derart ab, dass die Hintermauerung des Spitzbogens sich etwa in seiner halben Höhe verliert.

Die Fahrbahn hat eine lichte Breite von 6., Meter, welche einer Widerlagslänge von 7., Meter entspricht.

27. Strassenbrücke bei Reme zwischen Carezal und Rivadeo. Diese Brücke deren Fundirung bereits durch Figur 89 dargestellt wurde, hat eine Schlusssteinstärke von 1., Meter; die Fahrbahn hat eine lichte Breite von 5., Meter; die übrigen Dimensionen sind bereits pag. 27 vorgeführt.

28. Brücke bei Arguinas in der Strasse zweiter Ordnung zwischen Murviedro und Ternel. Segmentbrücke von 18., Meter Lichtweite, 3., Meter Pfeilhöhe, O., Meter Schlusssteinstärke, 4., Meter Widerlagsstärke, 6., Meter Fahrbahnbreite und 7., Meter Brückenbreite; fundirt auf Felsen.
