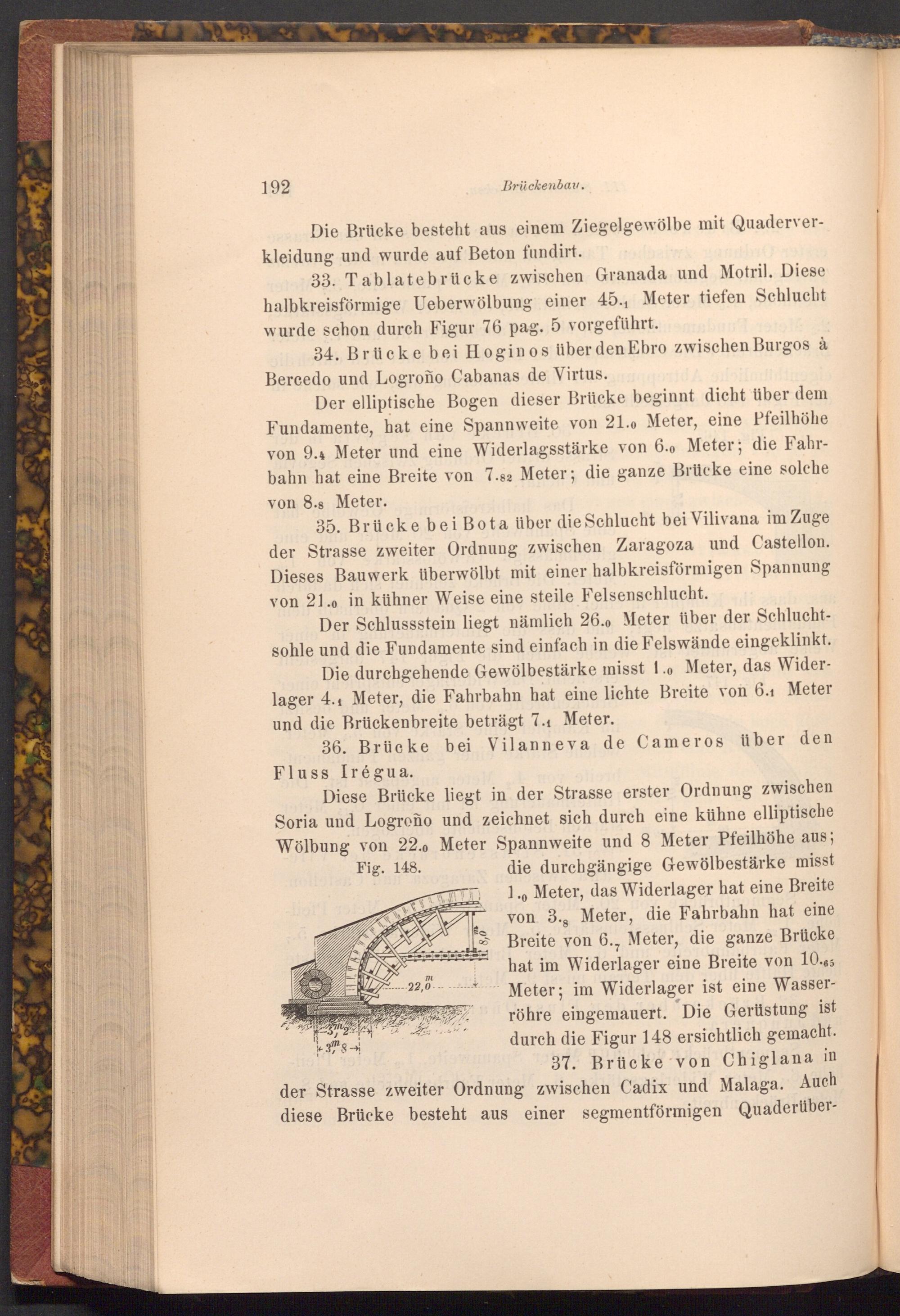

192
Brückenbau.
Die Brücke besteht aus einem Ziegelgewölbe mit Quaderverkleidung und wurde auf Beton fundirt.
33. Tablatebrücke zwischen Granada und Motril. Diese halbkreisförmige Ueberwölbung einer 45., Meter tiefen Schlucht wurde schon durch Figur 76 pag. 5 vorgeführt.
34. Brücke bei Hoginos über den Ebro zwischen Burgos à Bercedo und Logroño Cabanas de Virtus.
Der elliptische Bogen dieser Brücke beginnt dicht über dem Fundamente, hat eine Spannweite von 21.0 Meter, eine Pfeilhöhe von 9.4 Meter und eine Widerlagsstärke von 6.0 Meter; die Fahrbahn hat eine Breite von 7.82 Meter; die ganze Brücke eine solche von 8.8 Meter.
35. Brücke bei Bota über die Schlucht bei Vilivana im Zuge der Strasse zweiter Ordnung zwischen Zaragoza und Castellon. Dieses Bauwerk überwölbt mit einer halbkreisförmigen Spannung von 21.0 in kühner Weise eine steile Felsenschlucht.
Der Schlussstein liegt nämlich 26.0 Meter über der Schluchtsohle und die Fundamente sind einfach in die Felswände eingeklinkt. Die durchgehende Gewölbestärke misst 1.0 Meter, das Widerlager 4.1 Meter, die Fahrbahn hat eine lichte Breite von 6.1 Meter und die Brückenbreite beträgt 7.1 Meter.
36. Brücke bei Vilanneva de Cameros über den Fluss Irégua.
Diese Brücke liegt in der Strasse erster Ordnung zwischen Soria und Logroño und zeichnet sich durch eine kühne elliptische Wölbung von 22.0 Meter Spannweite und 8 Meter Pfeilhöhe aus;
Fig. 148.
m
22,0...
die durchgängige Gewölbestärke misst 1., Meter, das Widerlager hat eine Breite von 3., Meter, die Fahrbahn hat eine Breite von 6., Meter, die ganze Brücke hat im Widerlager eine Breite von 10.65 Meter; im Widerlager ist eine Wasserröhre eingemauert. Die Gerüstung ist durch die Figur 148 ersichtlich gemacht. 37. Brücke von Chiglana in der Strasse zweiter Ordnung zwischen Cadix und Malaga. Auch diese Brücke besteht aus einer segmentförmigen Quaderüber
-38 →
