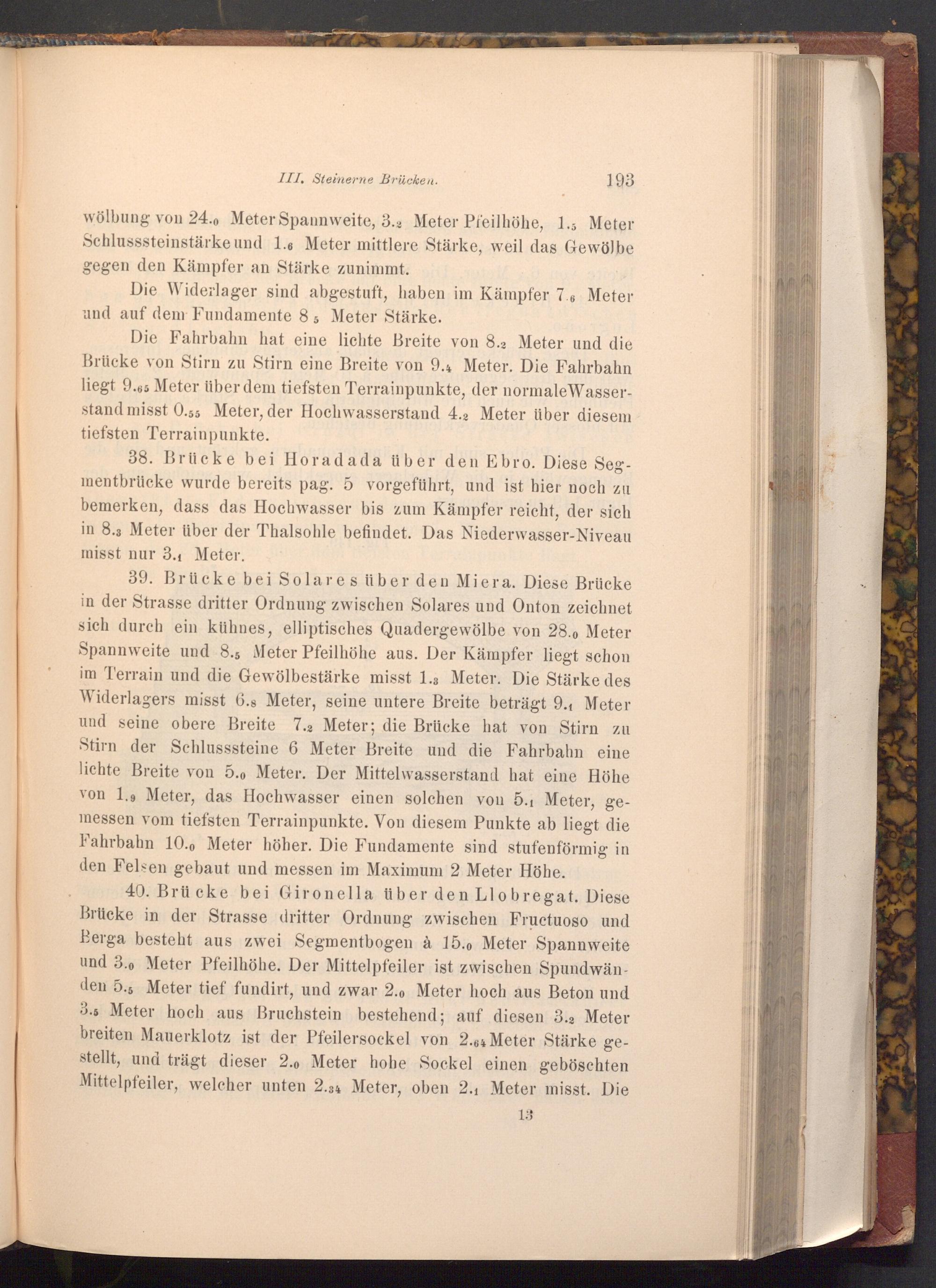

III. Steinerne Brücken.

193

wölbung von 24.0 Meter Spannweite, 3.2 Meter Pfeilhöhe, 1.5 Meter Schlusssteinstärke und 1.6 Meter mittlere Stärke, weil das Gewölbe gegen den Kämpfer an Stärke zunimmt.

Die Widerlager sind abgestuft, haben im Kämpfer 7.6 Meter und auf dem Fundamente 85 Meter Stärke.

Die Fahrbahn hat eine lichte Breite von 8.2 Meter und die Brücke von Stirn zu Stirn eine Breite von 9.4 Meter. Die Fahrbahn liegt 9.65 Meter über dem tiefsten Terrainpunkte, der normale Wasser­stand misst 0.55 Meter, der Hochwasserstand 4.2 Meter über diesem tiefsten Terrainpunkte.

38. Brücke bei Horadada über den Ebro. Diese Seg­mentbrücke wurde bereits pag. 5 vorgeführt, und ist hier noch zu bemerken, dass das Hochwasser bis zum Kämpfer reicht, der sich in 8.3 Meter über der Thalsohle befindet. Das Niederwasser- Niveau misst nur 3.1 Meter.

39. Brücke bei Solares über den Miera. Diese Brücke in der Strasse dritter Ordnung zwischen Solares und Onton zeichnet sich durch ein kühnes, elliptisches Quadergewölbe von 28.0 Meter Spannweite und 8.5 Meter Pfeilhöhe aus. Der Kämpfer liegt schon im Terrain und die Gewölbestärke misst 1.3 Meter. Die Stärke des Widerlagers misst 6.8 Meter, seine untere Breite beträgt 9.1 Meter und seine obere Breite 7.2 Meter; die Brücke hat von Stirn zu Stirn der Schlusssteine 6 Meter Breite und die Fahrbahn eine lichte Breite von 5.0 Meter. Der Mittelwasserstand hat eine Höhe von 1.9 Meter, das Hochwasser einen solchen vou 5.1 Meter, ge­messen vom tiefsten Terrainpunkte. Von diesem Punkte ab liegt die Fahrbahn 10.0 Meter höher. Die Fundamente sind stufenförmig in den Felsen gebaut und messen im Maximum 2 Meter Höhe.

40. Brücke bei Gironella über den Llobregat. Diese Brücke in der Strasse dritter Ordnung zwischen Fructuoso und Berga besteht aus zwei Segmentbogen à 15.0 Meter Spannweite und 3.0 Meter Pfeilhöhe. Der Mittelpfeiler ist zwischen Spundwän­den 5.5 Meter tief fundirt, und zwar 2.0 Meter hoch aus Beton und 3.5 Meter hoch aus Bruchstein bestehend; auf diesen 3.2 Meter breiten Mauerklotz ist der Pfeilersockel von 2.64 Meter Stärke ge­stellt, und trägt dieser 2.0 Meter hohe Sockel einen geböschten Mittelpfeiler, welcher unten 2.34 Meter, oben 2.1 Meter misst. Die

13
