Brückenbau.

Etage 4.0 Meter; von da ab bleibt diese Breite gleich und tragen die Gewölbe einen Canal von 1.75 Meter Höhe, 1.25 Meter unterer und 1.5 Meter oberer Breite.

Die Gewölbsstärke der unteren Oeffnung beträgt 1.1 Meter, jene der oberen Oeffnungen 0.8 Meter.

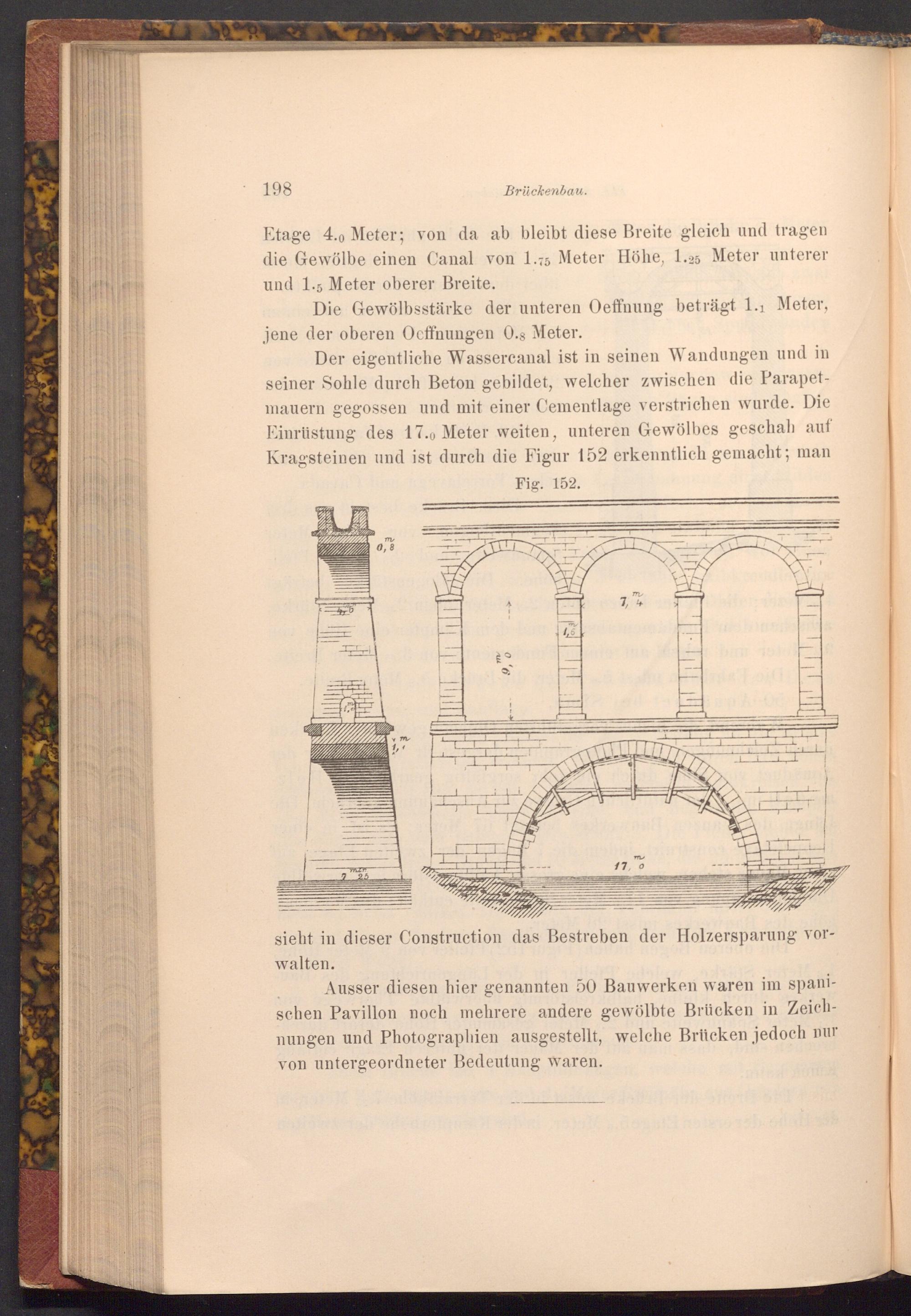

Der eigentliche Wassercanal ist in seinen Wandungen und in seiner Sohle durch Beton gebildet, welcher zwischen die Parapet­mauern gegossen und mit einer Cementlage verstrichen wurde. Die Einrüstung des 17.0 Meter weiten, unteren Gewölbes geschah auf Kragsteinen und ist durch die Figur 152 erkenntlich gemacht; man Fig. 152.

MLT

7 25

m

0,8

m

9,0

4,6

7,

17, o

sieht in dieser Construction das Bestreben der Holzersparung vor­walten.

Ausser diesen hier genannten 50 Bauwerken waren im spani­schen Pavillon noch mehrere andere gewölbte Brücken in Zeich­nungen und Photographien ausgestellt, welche Brücken jedoch nur von untergeordneter Bedeutung waren.
