208.

Brückenbau.

79

geführt; sie besteht aus 2 Feldern à 14., Meter Spannweite und hat der Mittelpfeiler nur 1. ,, Meter Stärke. Die Gewölbe sind nach einer sehr flach gedrückten Ellipse construirt; an ihren Stirnflächen befinden sich jedoch Quaderkränze in Form eines Segmentes, also dieselbe Anordnung, wie sie unter Anderem die Schwarzenbergbrücke in Wien hat.

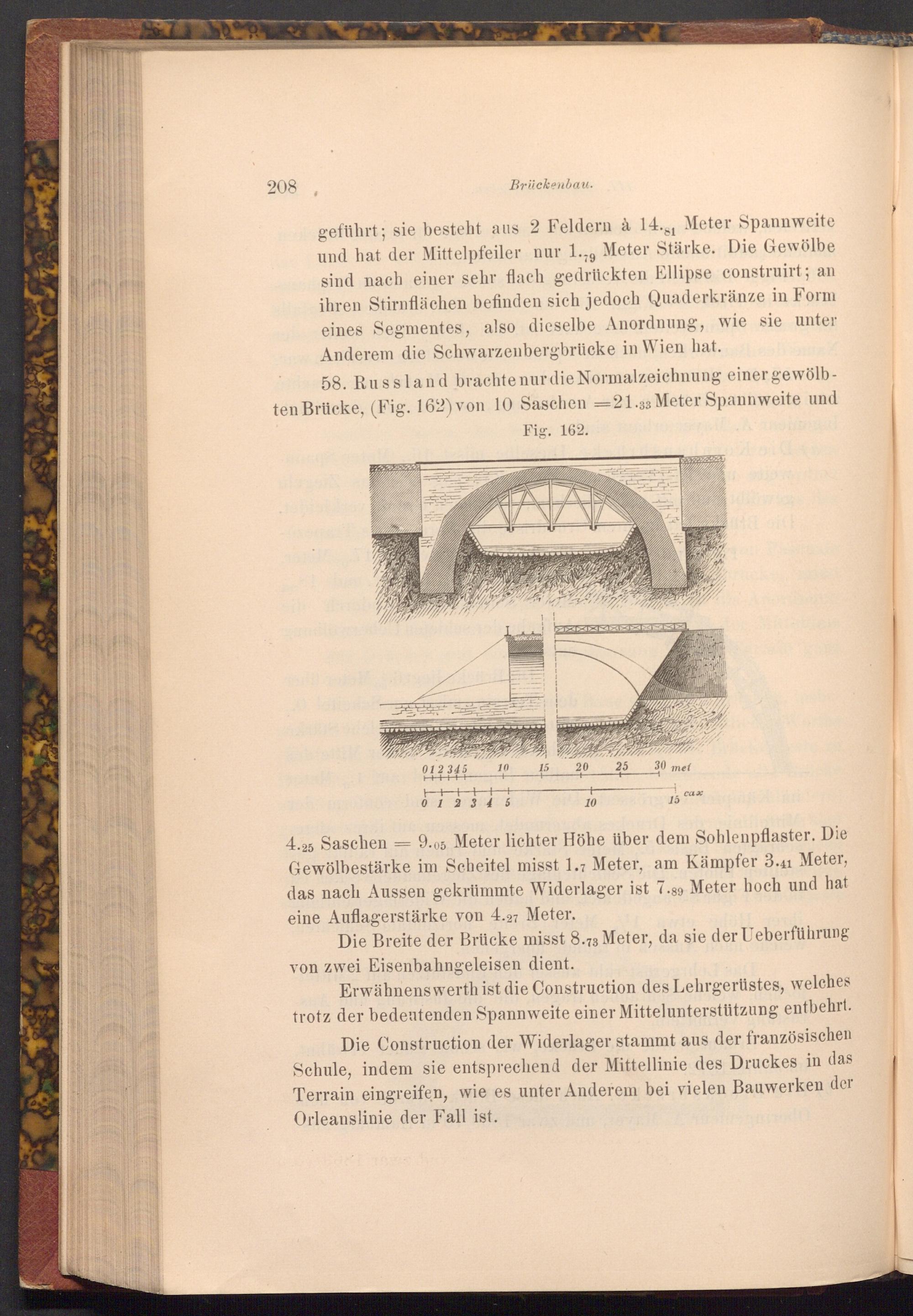

58. Russland brachte nur die Normalzeichnung einer gewölb­ten Brücke,( Fig. 162) von 10 Saschen= 21.33 Meter Spannweite und

Fig. 162.

012345 HHHHH

10

15

20

25

30 met

+++

H

cax

10

15

4.25 Saschen

-

0 1 2 3 4 5

9.05 Meter lichter Höhe über dem Sohlenpflaster. Die Gewölbestärke im Scheitel misst 1.7 Meter, am Kämpfer 3.41 Meter, das nach Aussen gekrümmte Widerlager ist 7.89 Meter hoch und hat eine Auflagerstärke von 4.27 Meter.

Die Breite der Brücke misst 8.73 Meter, da sie der Ueberführung von zwei Eisenbahngeleisen dient.

Erwähnenswerth ist die Construction des Lehrgerüstes, welches trotz der bedeutenden Spannweite einer Mittelunterstützung entbehrt. Die Construction der Widerlager stammt aus der französischen Schule, indem sie entsprechend der Mittellinie des Druckes in das Terrain eingreifen, wie es unter Anderem bei vielen Bauwerken der Orleanslinie der Fall ist.
