268
Brückenbau.

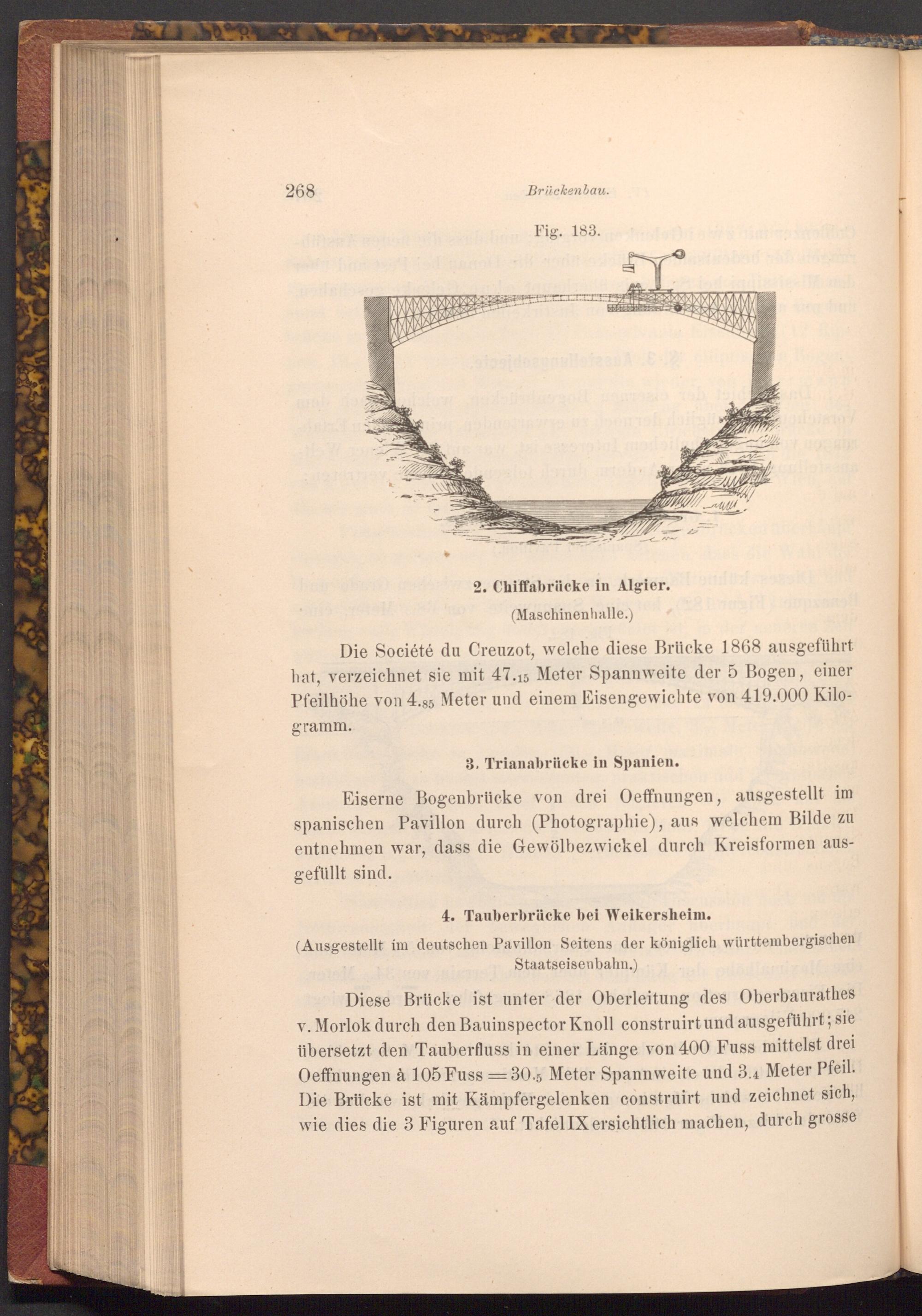

Fig. 183.
www
2. Chiffabrücke in Algier.
( Maschinenhalle.)
Die Société du Creuzot, welche diese Brücke 1868 ausgeführt hat, verzeichnet sie mit 47.15 Meter Spannweite der 5 Bogen, einer Pfeilhöhe von 4.85 Meter und einem Eisengewichte von 419.000 Kilogramm..
3. Trianabrücke in Spanien.
Eiserne Bogenbrücke von drei Oeffnungen, ausgestellt im spanischen Pavillon durch( Photographie), aus welchem Bilde zu entnehmen war, dass die Gewölbezwickel durch Kreisformen ausgefüllt sind.
4. Tauberbrücke bei Weikersheim.
( Ausgestellt im deutschen Pavillon Seitens der königlich württembergischen Staatseisenbahn.)
Diese Brücke ist unter der Oberleitung des Oberbaurathes v. Morlok durch den Bauinspector Knoll construirt und ausgeführt; sie übersetzt den Tauberfluss in einer Länge von 400 Fuss mittelst drei Oeffnungen à 105 Fuss 30.5 Meter Spannweite und 3.4 Meter Pfeil. Die Brücke ist mit Kämpfergelenken construirt und zeichnet sich, wie dies die 3 Figuren auf Tafel IX ersichtlich machen, durch grosse
=
