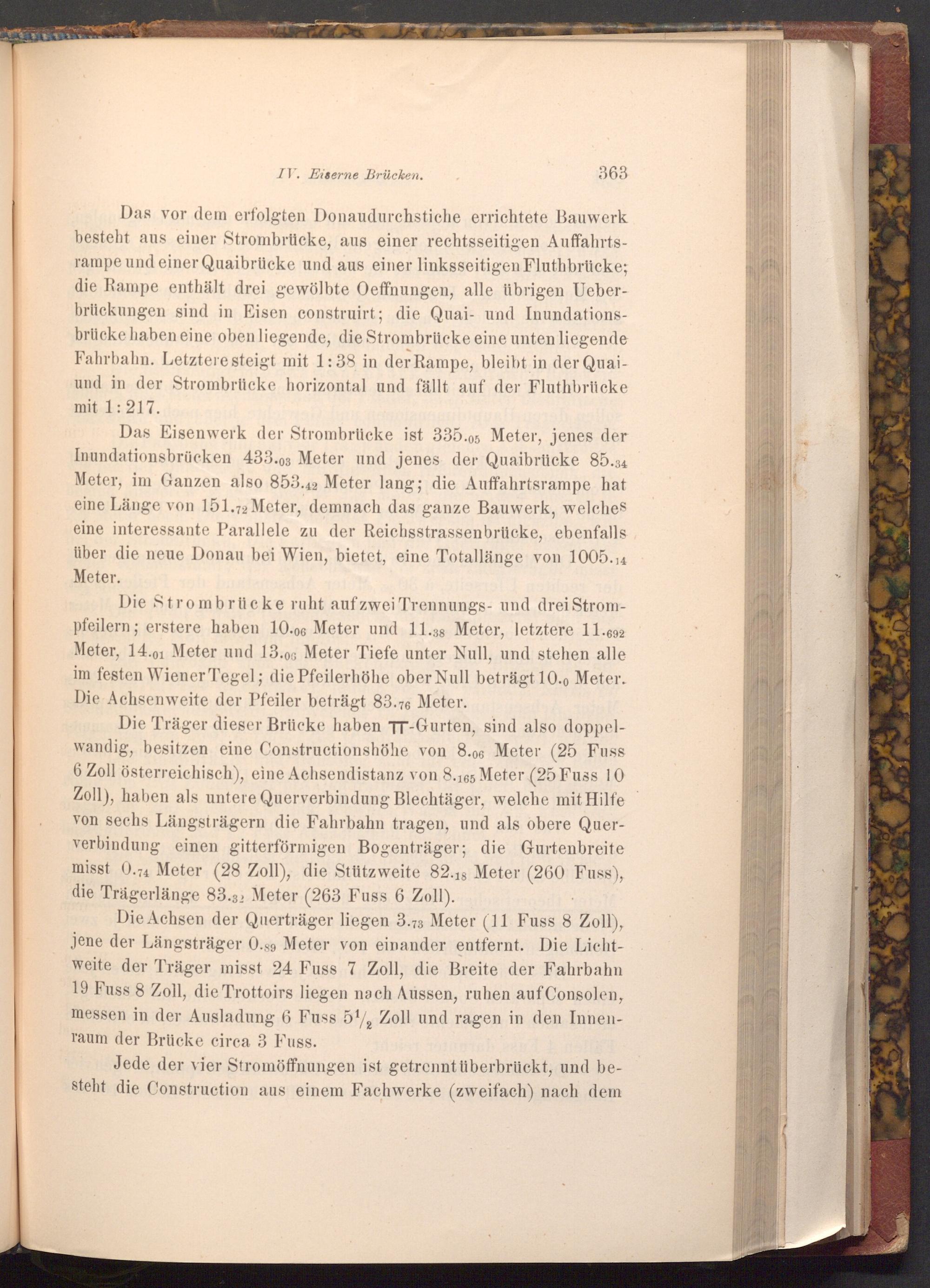

IV. Eiserne Brücken.

363

Das vor dem erfolgten Donaudurchstiche errichtete Bauwerk besteht aus einer Strombrücke, aus einer rechtsseitigen Auffahrts­rampe und einer Quaibrücke und aus einer linksseitigen Fluthbrücke; die Rampe enthält drei gewölbte Oeffnungen, alle übrigen Ueber­brückungen sind in Eisen construirt; die Quai- und Inundations­brücke haben eine oben liegende, die Strombrücke eine unten liegende Fahrbahn. Letztere steigt mit 1:38 in der Rampe, bleibt in der Quai­und in der Strombrücke horizontal und fällt auf der Fluthbrücke mit 1: 217.

Das Eisenwerk der Strombrücke ist 335.05 Meter, jenes der Inundationsbrücken 433.03 Meter und jenes der Quaibrücke 85.34 Meter, im Ganzen also 853.42 Meter lang; die Auffahrtsrampe hat eine Länge von 151.72 Meter, demnach das ganze Bauwerk, welches eine interessante Parallele zu der Reichsstrassenbrücke, ebenfalls über die neue Donau bei Wien, bietet, eine Totallänge von 1005.14 Meter.

Die Strombrücke ruht auf zwei Trennungs- und drei Strom­pfeilern; erstere haben 10.06 Meter und 11.38 Meter, letztere 11.692 Meter, 14.01 Meter und 13.06 Meter Tiefe unter Null, und stehen alle im festen Wiener Tegel; die Pfeilerhöhe ober Null beträgt 10.0 Meter. Die Achsenweite der Pfeiler beträgt 83.76 Meter.

Die Träger dieser Brücke haben TT- Gurten, sind also doppel­wandig, besitzen eine Constructionshöhe von 8.06 Meter( 25 Fuss 6 Zoll österreichisch), eine Achsendistanz von 8.165 Meter( 25 Fuss 10 Zoll), haben als untere Querverbindung Blechtäger, welche mit Hilfe von sechs Längsträgern die Fahrbahn tragen, und als obere Quer­verbindung einen gitterförmigen Bogenträger; die Gurtenbreite misst 0.74 Meter( 28 Zoll), die Stützweite 82.18 Meter( 260 Fuss), die Trägerlänge 83.32 Meter( 263 Fuss 6 Zoll).

Die Achsen der Querträger liegen 3.73 Meter( 11 Fuss 8 Zoll), jene der Längsträger 0.89 Meter von einander entfernt. Die Licht­weite der Träger misst 24 Fuss 7 Zoll, die Breite der Fahrbahn 19 Fuss 8 Zoll, die Trottoirs liegen nach Aussen, ruhen auf Consolen, messen in der Ausladung 6 Fuss 51%, Zoll und ragen in den Innen­raum der Brücke circa 3 Fuss.

2

Jede der vier Stromöffnungen ist getrennt überbrückt, und be­steht die Construction aus einem Fachwerke( zweifach) nach dem
