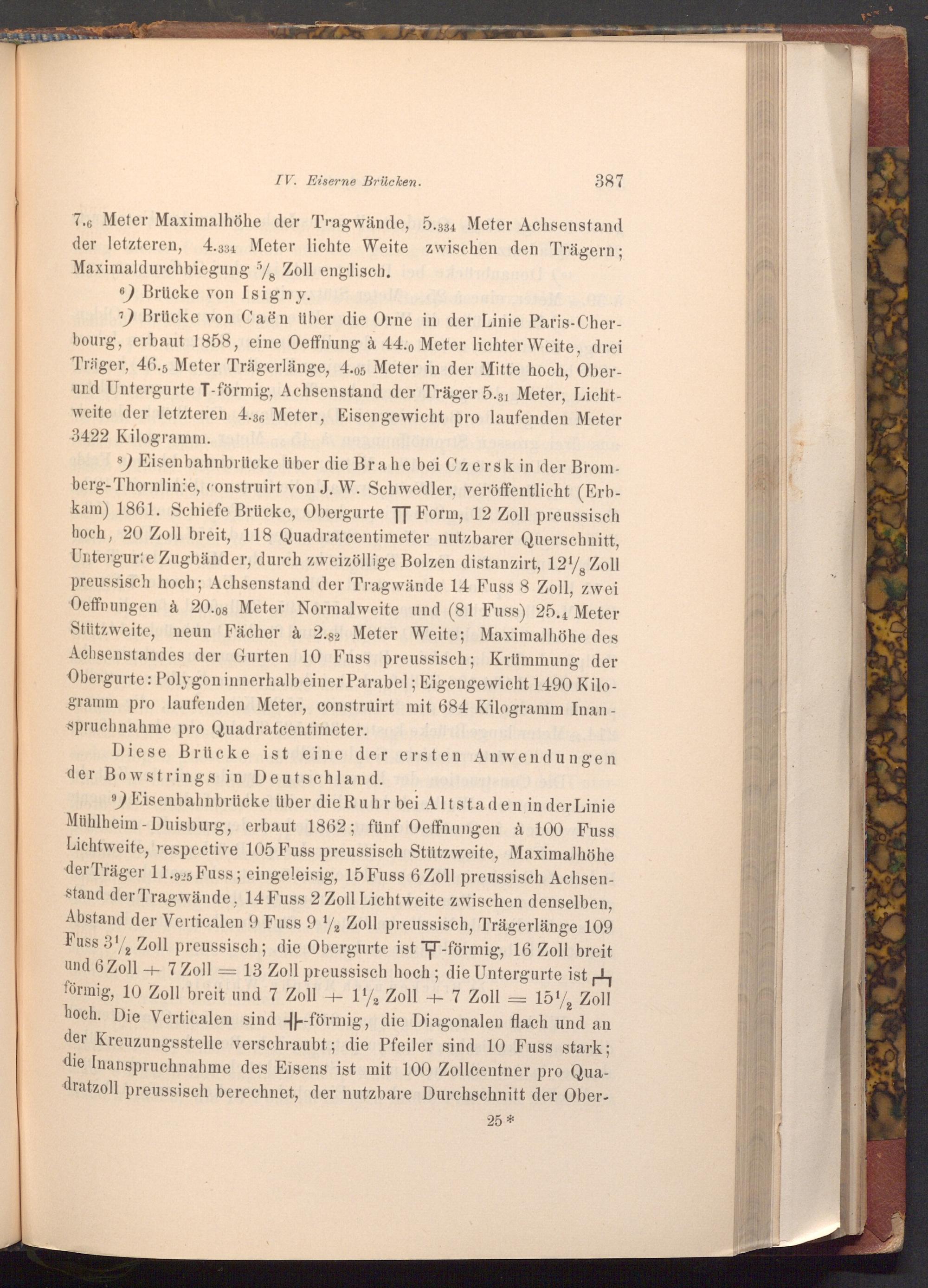

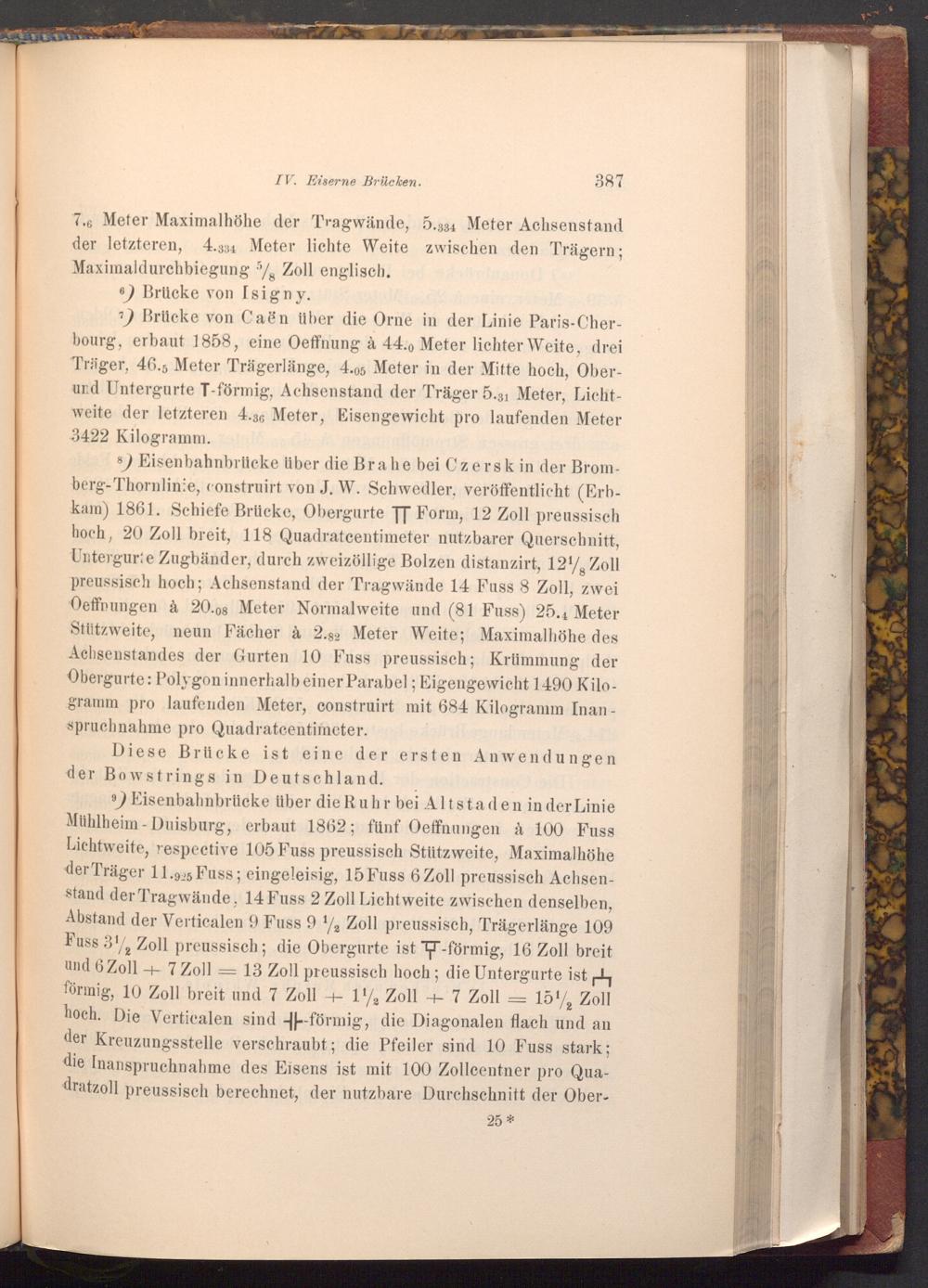

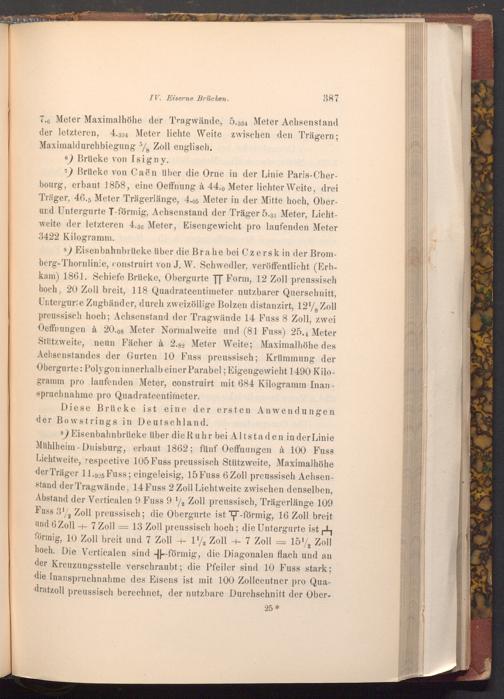

IV. Eiserne Brücken.
387
7.6 Meter Maximalhöhe der Tragwände, 5.334 Meter Achsenstand der letzteren, 4.334 Meter lichte Weite zwischen den Trägern; Maximaldurchbiegung 5/8 Zoll englisch.
6) Brücke von Isigny.
1) Brücke von Caën über die Orne in der Linie Paris- Cherbourg, erbaut 1858, eine Oeffnung à 44.0 Meter lichter Weite, drei Träger, 46.5 Meter Trägerlänge, 4.05 Meter in der Mitte hoch, Oberund Untergurte T- förmig, Achsenstand der Träger 5.31 Meter, Lichtweite der letzteren 4.36 Meter, Eisengewicht pro laufenden Meter 3422 Kilogramm.
8) Eisenbahnbrücke über die Brahe bei Czersk in der Bromberg- Thornlinie, construirt von J. W. Schwedler, veröffentlicht( Erbkam) 1861. Schiefe Brücke, Obergurte TT Form, 12 Zoll preussisch hoch, 20 Zoll breit, 118 Quadrat centimeter nutzbarer Querschnitt, Untergurte Zugbänder, durch zweizöllige Bolzen distanzirt, 121, Zoll preussisch hoch; Achsenstand der Tragwände 14 Fuss 8 Zoll, zwei Oeffnungen à 20.08 Meter Normalweite und( 81 Fuss) 25.4 Meter Stützweite, neun Fächer à 2.82 Meter Weite; Maximalhöhe des Achsenstandes der Gurten 10 Fuss preussisch; Krümmung der Obergurte: Polygon innerhalb einer Parabel; Eigengewicht 1490 Kilogramm pro laufenden Meter, construirt mit 684 Kilogramm Inanspruchnahme pro Quadratcentimeter.
Diese Brücke ist eine der ersten Anwendungen der Bowstrings in Deutschland.
9) Eisenbahnbrücke über die Ruhr bei Altstaden in der Linie Mühlheim- Duisburg, erbaut 1862; fünf Oeffnungen à 100 Fuss Lichtweite, respective 105 Fuss preussisch Stützweite, Maximalhöhe der Träger 11.925 Fuss; eingeleisig, 15 Fuss 6 Zoll preussisch Achsenstand der Tragwände, 14 Fuss 2 Zoll Lichtweite zwischen denselben, Abstand der Verticalen 9 Fuss 9 1/2 Zoll preussisch, Trägerlänge 109 Fuss 31 Zoll preussisch; die Obergurte ist-förmig, 16 Zoll breit und 6 Zoll 7 Zoll 13 Zoll preussisch hoch; die Untergurte ist förmig, 10 Zoll breit und 7 Zoll+ 1%, Zoll+7 Zoll
-
==
15½ Zoll
hoch. Die Verticalen sind-förmig, die Diagonalen flach und an der Kreuzungsstelle verschraubt; die Pfeiler sind 10 Fuss stark; die Inanspruchnahme des Eisens ist mit 100 Zollcentner pro Quadratzoll preussisch berechnet, der nutzbare Durchschnitt der Ober
25*
