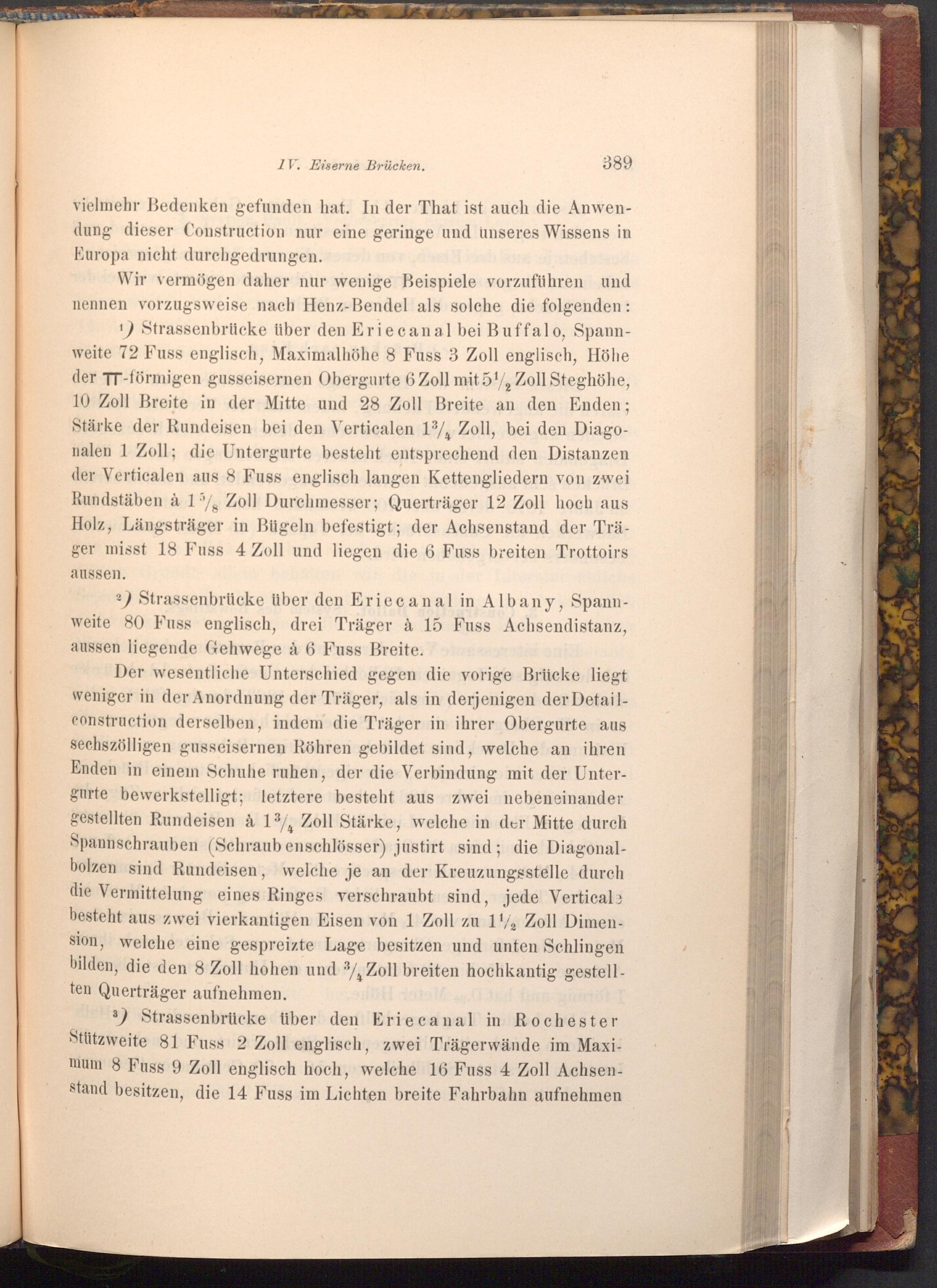

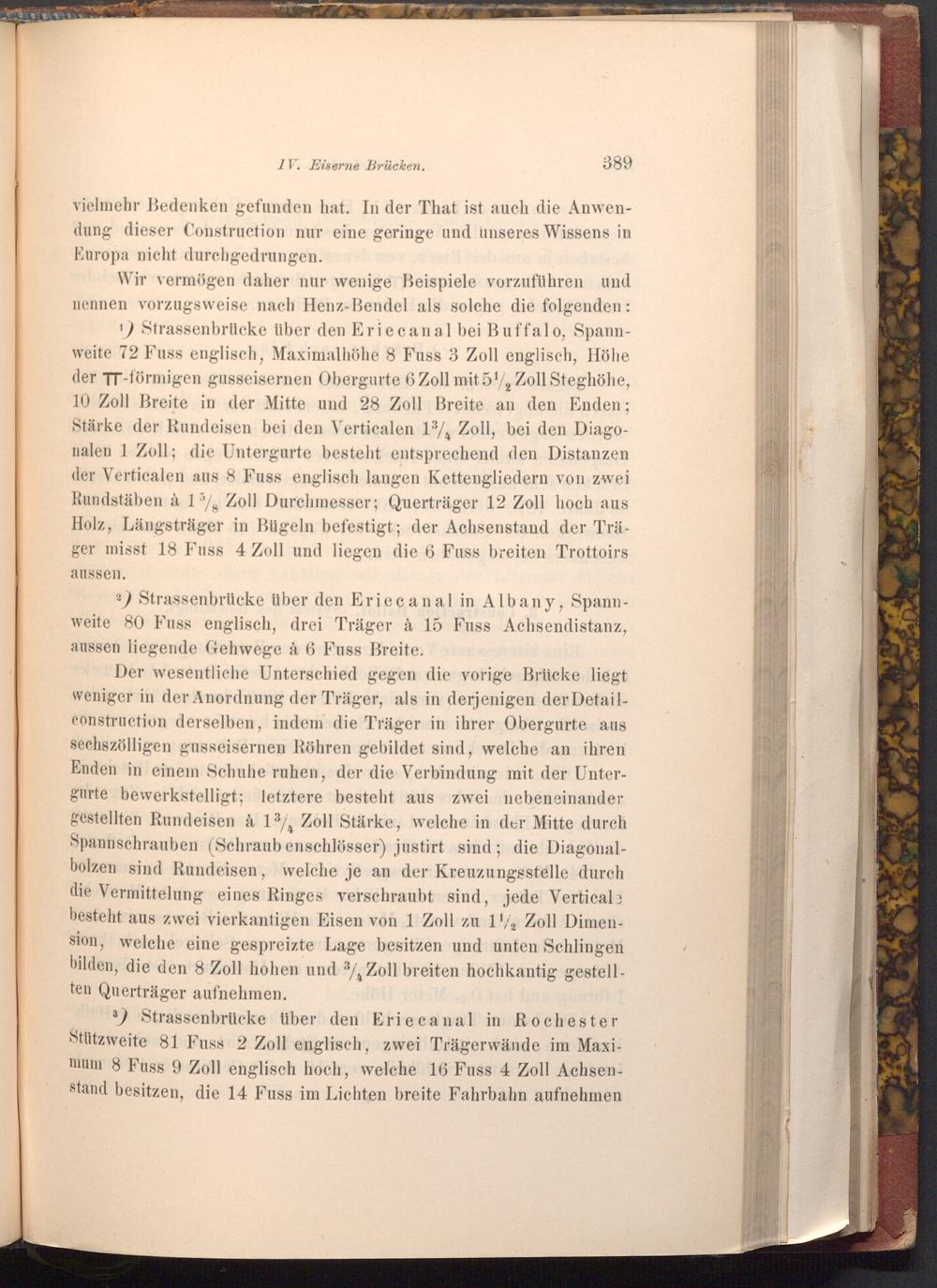

IV. Eiserne Brücken.

389

vielmehr Bedenken gefunden hat. In der That ist auch die Anwen­dung dieser Construction nur eine geringe und unseres Wissens in Europa nicht durchgedrungen.

2

Wir vermögen daher nur wenige Beispiele vorzuführen und nennen vorzugsweise nach Henz- Bendel als solche die folgenden: 1) Strassenbrücke über den Erie canal bei Buffalo, Spann­weite 72 Fuss englisch, Maximalhöhe 8 Fuss 3 Zoll englisch, Höhe der TT- förmigen gusseisernen Obergurte 6 Zoll mit 51, Zoll Steghöhe, 10 Zoll Breite in der Mitte und 28 Zoll Breite an den Enden; Stärke der Rundeisen bei den Verticalen 13, Zoll, bei den Diago­nalen 1 Zoll; die Untergurte besteht entsprechend den Distanzen der Verticalen aus 8 Fuss englisch langen Kettengliedern von zwei Rundstäben à 15%, Zoll Durchmesser; Querträger 12 Zoll hoch aus Holz, Längsträger in Bügeln befestigt; der Achsenstand der Trä­ger misst 18 Fuss 4 Zoll und liegen die 6 Fuss breiten Trottoirs

aussen.

8

2) Strassenbrücke über den Erie canal in Albany, Spann­weite 80 Fuss englisch, drei Träger à 15 Fuss Achsendistanz, aussen liegende Gehwege à 6 Fuss Breite.

Der wesentliche Unterschied gegen die vorige Brücke liegt weniger in der Anordnung der Träger, als in derjenigen der Detail­construction derselben, indem die Träger in ihrer Obergurte aus sechszölligen gusseisernen Röhren gebildet sind, welche an ihren Enden in einem Schuhe ruhen, der die Verbindung mit der Unter­gurte bewerkstelligt; letztere besteht aus zwei nebeneinander gestellten Rundeisen à 13%, Zoll Stärke, welche in der Mitte durch Spannschrauben( Schraub enschlösser) justirt sind; die Diagonal­bolzen sind Rundeisen, welche je an der Kreuzungsstelle durch die Vermittelung eines Ringes verschraubt sind, jede Verticale besteht aus zwei vierkantigen Eisen von 1 Zoll zu 1½ Zoll Dimen­sion, welche eine gespreizte Lage besitzen und unten Schlingen bilden, die den 8 Zoll hohen und 3/4 Zoll breiten hochkantig gestell­ten Querträger aufnehmen.

3) Strassenbrücke über den Erie canal in Rochester Stützweite 81 Fuss 2 Zoll englisch, zwei Trägerwände im Maxi­mum 8 Fuss 9 Zoll englisch hoch, welche 16 Fuss 4 Zoll Achsen­stand besitzen, die 14 Fuss im Lichten breite Fahrbahn aufnehmen
