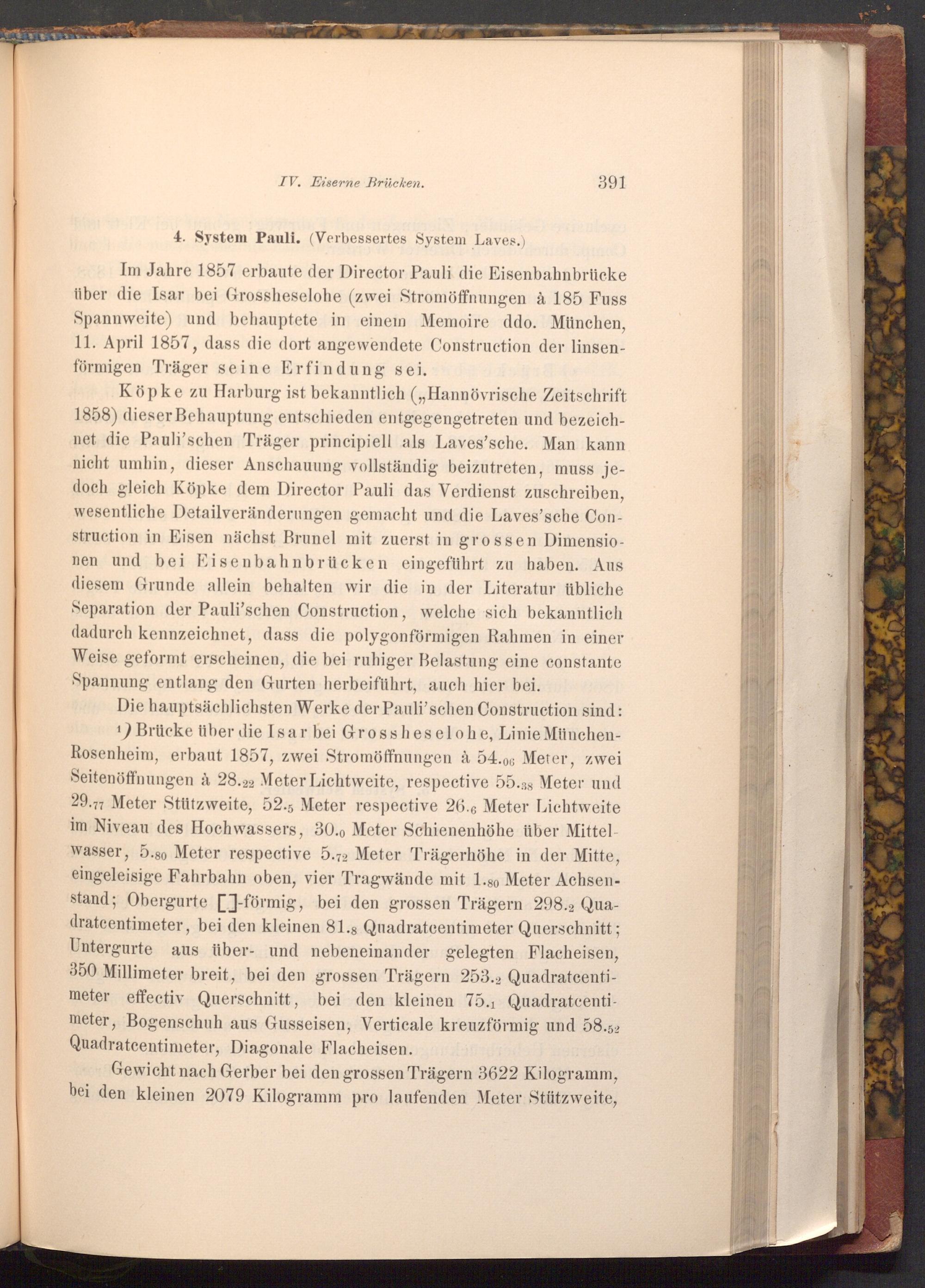

IV. Eiserne Brücken.

391

4. System Pauli.( Verbessertes System Laves.)

Im Jahre 1857 erbaute der Director Pauli die Eisenbahnbrücke über die Isar bei Grossheselohe( zwei Stromöffnungen à 185 Fuss Spannweite) und behauptete in einen Memoire ddo. München, 11. April 1857, dass die dort angewendete Construction der linsen­förmigen Träger seine Erfindung sei.

Köpke zu Harburg ist bekanntlich( ,, Hannövrische Zeitschrift 1858) dieser Behauptung entschieden entgegengetreten und bezeich­net die Pauli'schen Träger principiell als Laves'sche. Man kann nicht umhin, dieser Anschauung vollständig beizutreten, muss je­doch gleich Köpke dem Director Pauli das Verdienst zuschreiben, wesentliche Detailveränderungen gemacht und die Laves'sche Con­struction in Eisen nächst Brunel mit zuerst in grossen Dimensio­nen und bei Eisenbahnbrücken eingeführt zu haben. Aus diesem Grunde allein behalten wir die in der Literatur übliche Separation der Pauli'schen Construction, welche sich bekanntlich dadurch kennzeichnet, dass die polygonförmigen Rahmen in einer Weise geformt erscheinen, die bei ruhiger Belastung eine constante Spannung entlang den Gurten herbeiführt, auch hier bei.

Die hauptsächlichsten Werke der Pauli'schen Construction sind: 1) Brücke über die Isar bei Grosshes elohe, Linie München­Rosenheim, erbaut 1857, zwei Stromöffnungen à 54.06 Meter, zwei Seitenöffnungen à 28.22 Meter Lichtweite, respective 55.38 Meter und 29.77 Meter Stützweite, 52.5 Meter respective 26.6 Meter Lichtweite im Niveau des Hochwassers, 30.0 Meter Schienenhöhe über Mittel­wasser, 5.80 Meter respective 5.72 Meter Trägerhöhe in der Mitte, eingeleisige Fahrbahn oben, vier Tragwände mit 1.80 Meter Achsen­stand; Obergurte[]-förmig, bei den grossen Trägern 298.2 Qua­dratcentimeter, bei den kleinen 81.8 Quadratcentimeter Querschnitt; Untergurte aus über- und nebeneinander gelegten Flacheisen, 350 Millimeter breit, bei den grossen Trägern 253.2 Quadratcenti­meter effectiv Querschnitt, bei den kleinen 75.1 Quadratcenti­meter, Bogenschuh aus Gusseisen, Verticale kreuzförmig und 58.52 Quadratcentimeter, Diagonale Flacheisen.

Gewicht nach Gerber bei den grossen Trägern 3622 Kilogramm, bei den kleinen 2079 Kilogramm pro laufenden Meter Stützweite,
