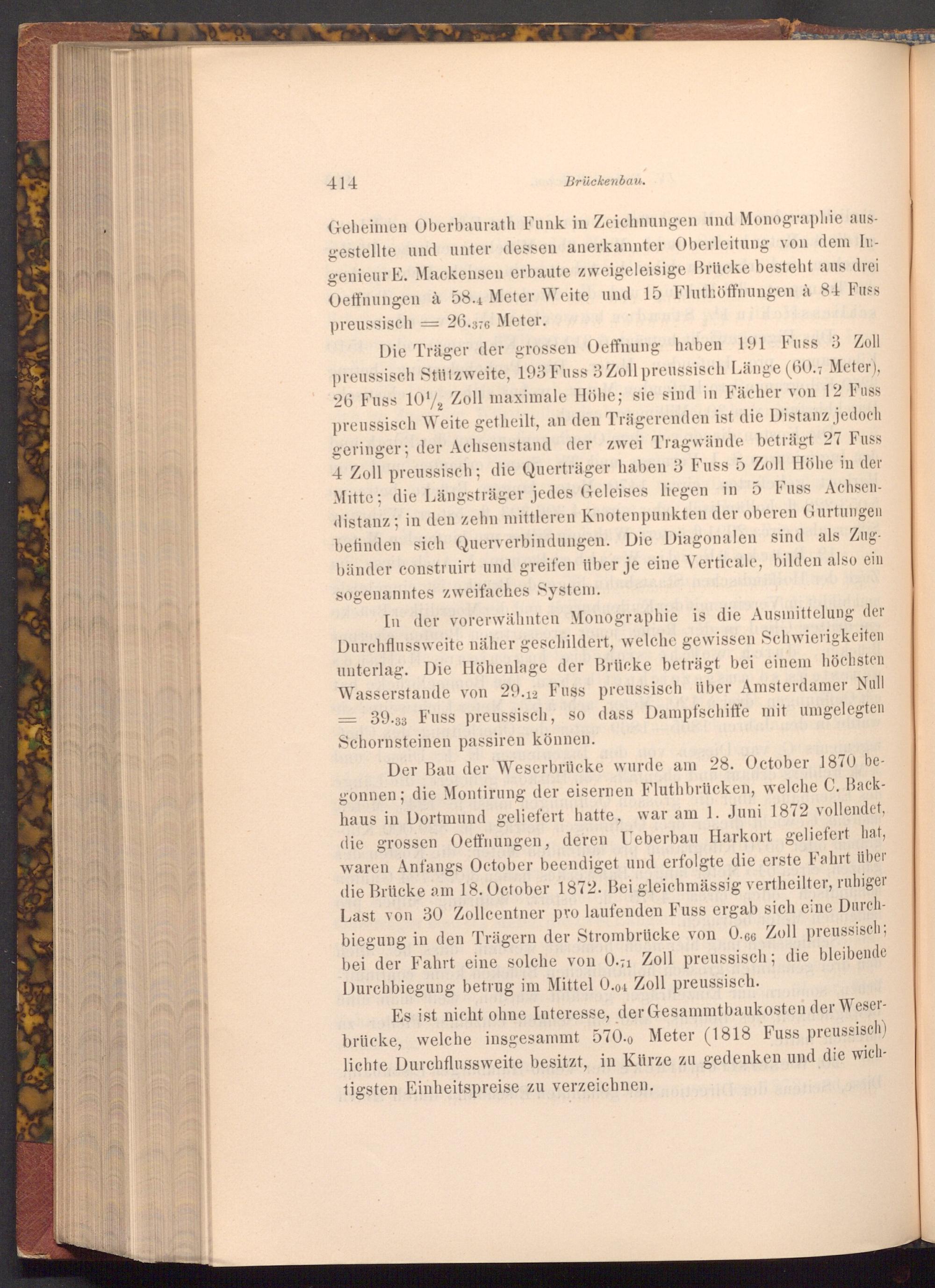

Brückenbau.

Geheimen Oberbaurath Funk in Zeichnungen und Monographie aus­gestellte und unter dessen anerkannter Oberleitung von dem In­genieur E. Mackensen erbaute zweigeleisige Brücke besteht aus drei Oeffnungen à 58.4 Meter Weite und 15 Fluthöffnungen à 84 Fuss preussisch 26.376 Meter.

-

Die Träger der grossen Oeffnung haben 191 Fuss 3 Zoll preussisch Stützweite, 193 Fuss 3 Zoll preussisch Länge( 60.7 Meter), 26 Fuss 101 Zoll maximale Höhe; sie sind in Fächer von 12 Fuss preussisch Weite getheilt, an den Trägerenden ist die Distanz jedoch geringer; der Achsenstand der zwei Tragwände beträgt 27 Fuss 4 Zoll preussisch; die Querträger haben 3 Fuss 5 Zoll Höhe in der Mitte; die Längsträger jedes Geleises liegen in 5 Fuss Achsen­distanz; in den zehn mittleren Knotenpunkten der oberen Gurtungen befinden sich Querverbindungen. Die Diagonalen sind als Zug. bänder construirt und greifen über je eine Verticale, bilden also ein sogenanntes zweifaches System.

In der vorerwähnten Monographie is die Ausmittelung der Durchflussweite näher geschildert, welche gewissen Schwierigkeiten unterlag. Die Höhenlage der Brücke beträgt bei einem höchsten Wasserstande von 29.12 Fuss preussisch über Amsterdamer Null 39.33 Fuss preussisch, so dass Dampfschiffe mit umgelegten Schornsteinen passiren können.

-

Der Bau der Weserbrücke wurde am 28. October 1870 be­gonnen; die Montirung der eisernen Fluthbrücken, welche C. Back­haus in Dortmund geliefert hatte, war am 1. Juni 1872 vollendet, die grossen Oeffnungen, deren Ueberbau Harkort geliefert hat, waren Anfangs October beendiget und erfolgte die erste Fahrt über die Brücke am 18. October 1872. Bei gleichmässig vertheilter, ruhiger Last von 30 Zollcentner pro laufenden Fuss ergab sich eine Durch­biegung in den Trägern der Strombrücke von 0.66 Zoll preussisch; bei der Fahrt eine solche von 0.1 Zoll preussisch; die bleibende Durchbiegung betrug im Mittel 0.04 Zoll preussisch.

Es ist nicht ohne Interesse, der Gesammtbaukosten der Weser­brücke, welche insgesammt 570.0 Meter( 1818 Fuss preussisch) lichte Durchflussweite besitzt, in Kürze zu gedenken und die wich­tigsten Einheitspreise zu verzeichnen.
