I. Der Geleisebau.

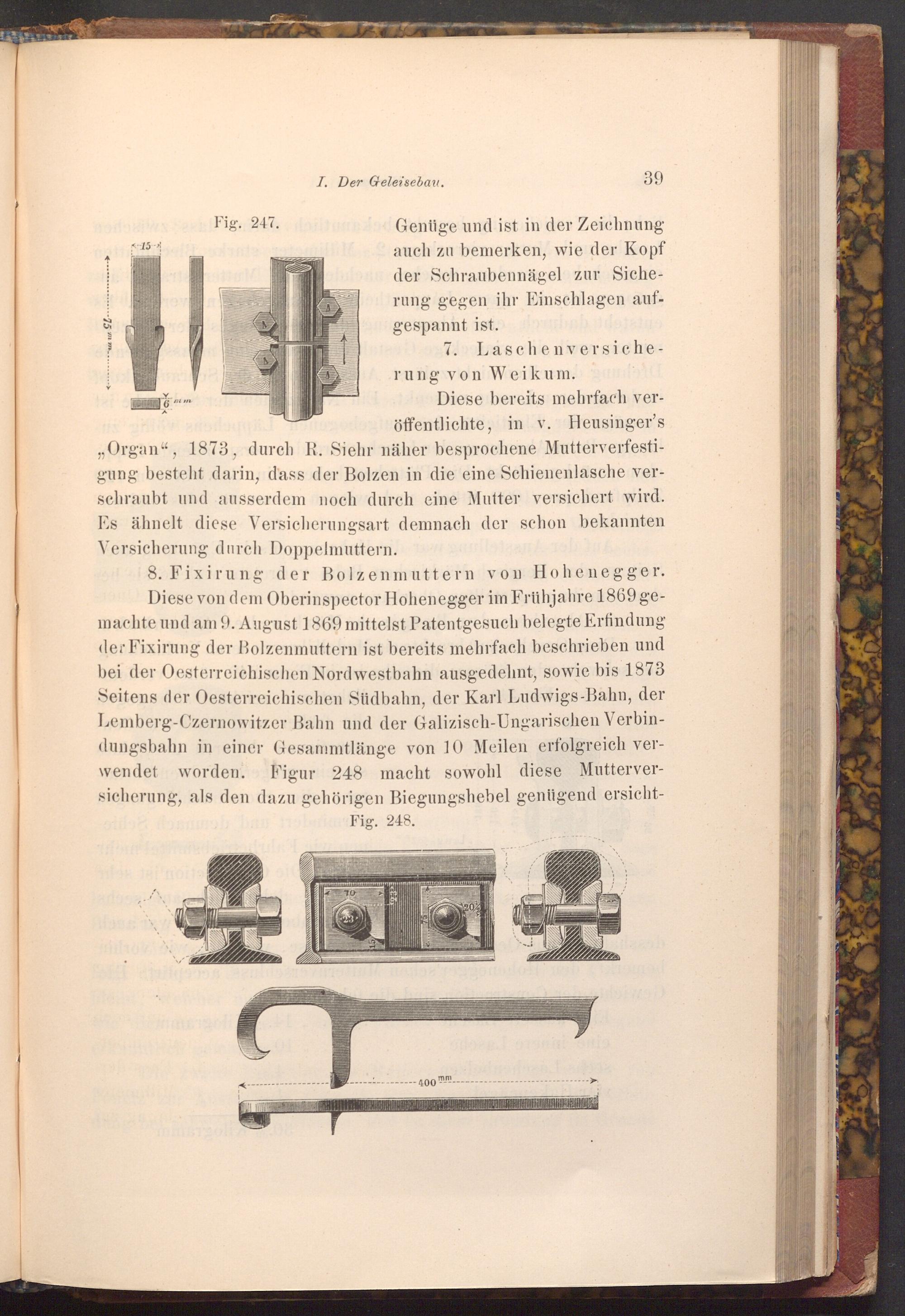

Fig. 247. ilt

<-- 15-*

39

Genüge und ist in der Zeichnung auch zu bemerken, wie der Kopf olub der Schraubennägel zur Siche­rung gegen ihr Einschlagen auf­gespannt ist. bob dotatus

7. Laschenversiche­

rung von Weikum.

Diese bereits mehrfach ver­öffentlichte, in v. Heusinger's

„ Organ", 1873, durch R. Siehr näher besprochene Mutterverfesti­gung besteht darin, dass der Bolzen in die eine Schienenlasche ver­schraubt und ausserdem noch durch eine Mutter versichert wird. Es ähnelt diese Versicherungsart demnach der schon bekannten Versicherung durch Doppelmuttern.

8. Fixirung der Bolzenmuttern von Hohenegger. Diese von dem Oberinspector Hohenegger im Frühjahre 1869 ge­machte und am 9. August 1869 mittelst Patentgesuch belegte Erfindung der Fixirung der Bolzenmuttern ist bereits mehrfach beschrieben und bei der Oesterreichischen Nordwestbahn ausgedehnt, sowie bis 1873 Seitens der Oesterreichischen Südbahn, der Karl Ludwigs- Bahn, der Lemberg- Czernowitzer Bahn und der Galizisch- Ungarischen Verbin­dungsbahn in einer Gesammtlänge von 10 Meilen erfolgreich ver­wendet worden. Figur 248 macht sowohl diese Mutterver­sicherung, als den dazu gehörigen Biegungshebel genügend ersicht­ob bau mobian Fig. 248.

H

20%

400

mm
