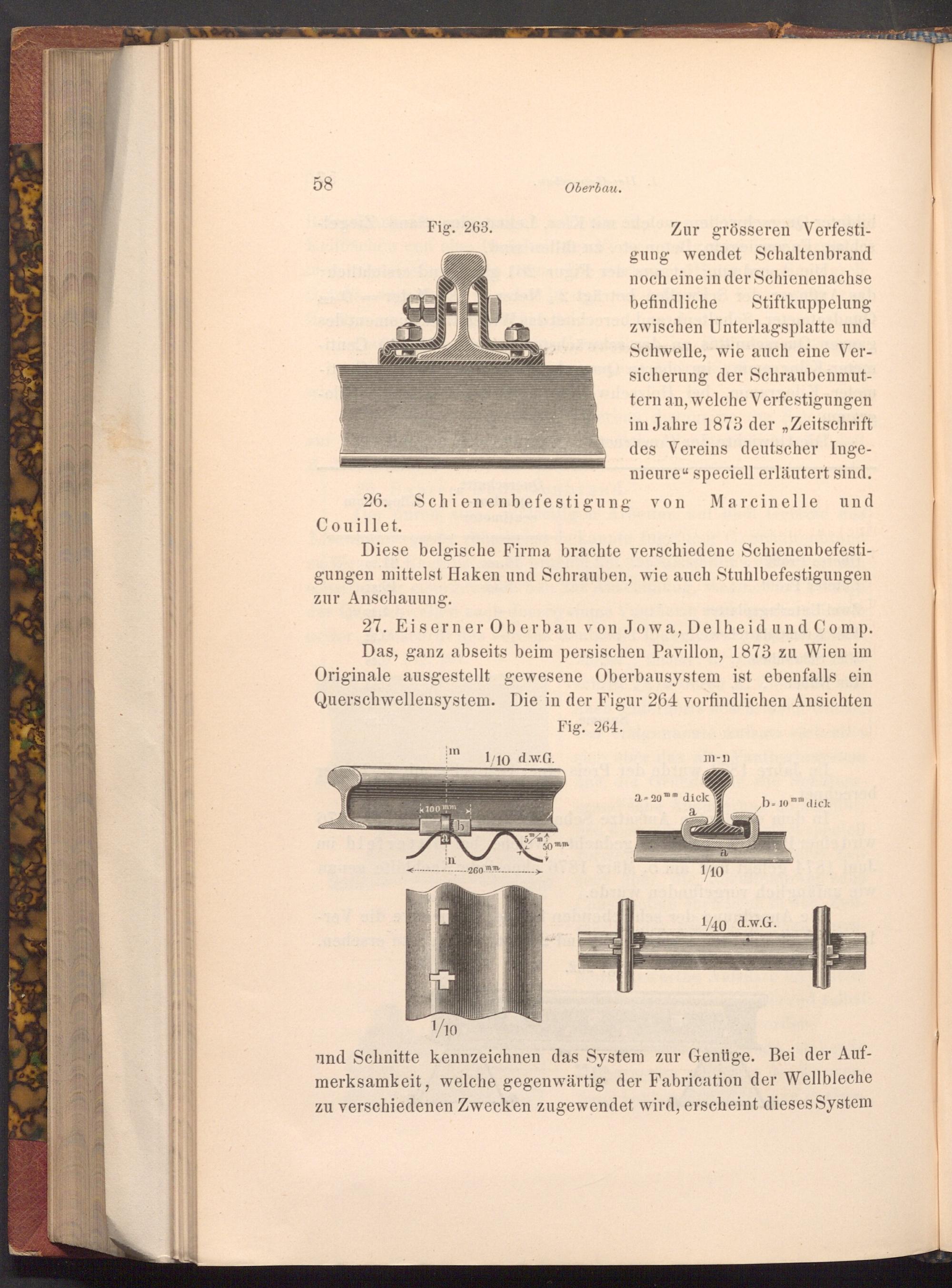

Fig. 263.

Oberbau.

26.

Couillet.

Zur grösseren Verfesti­gung wendet Schaltenbrand noch eine in der Schienenachse befindliche Stiftkuppelung zwischen Unterlagsplatte und Schwelle, wie auch eine Ver­sicherung der Schraubenmut­tern an, welche Verfestigungen im Jahre 1873 der Zeitschrift des Vereins deutscher Inge­nieure" speciell erläutert sind.

Schienenbefestigung von Marcinelle und

Diese belgische Firma brachte verschiedene Schienenbefesti­gungen mittelst Haken und Schrauben, wie auch Stuhlbefestigungen zur Anschauung.

27. Eiserner Oberbau von Jowa, Delheid und Comp. Das, ganz abseits beim persischen Pavillon, 1873 zu Wien im Originale ausgestellt gewesene Oberbausystem ist ebenfalls ein Querschwellensystem. Die in der Figur 264 vorfindlichen Ansichten

1/10 d.w.G.

Fig. 264.

m- n

k100 mm

n

260 mm

5m

50 mm

a= 20mm dick

b= 10"

mm

dick

a

a

1/10

1/40 d.w.G.

1/10

und Schnitte kennzeichnen das System zur Genüge. Bei der Auf­merksamkeit, welche gegenwärtig der Fabrication der Wellbleche zu verschiedenen Zwecken zugewendet wird, erscheint dieses System
