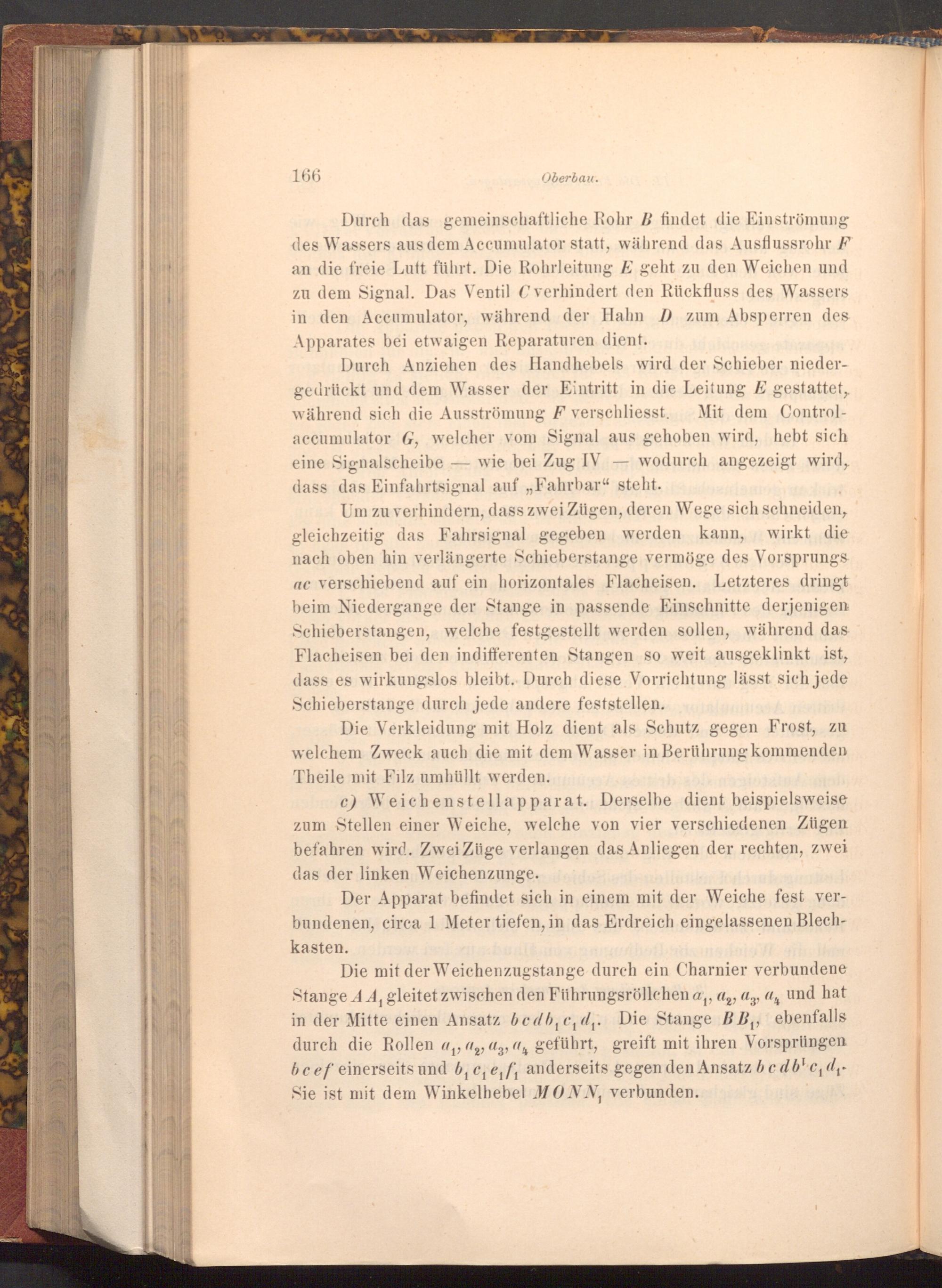

166

Oberbau.

Durch das gemeinschaftliche Rohr B findet die Einströmung des Wassers aus dem Accumulator statt, während das Ausflussrohr F an die freie Luft führt. Die Rohrleitung E geht zu den Weichen und zu dem Signal. Das Ventil C verhindert den Rückfluss des Wassers in den Accumulator, während der Hahn D zum Absperren des Apparates bei etwaigen Reparaturen dient.

Durch Anziehen des Handhebels wird der Schieber nieder­gedrückt und dem Wasser der Eintritt in die Leitung E gestattet, während sich die Ausströmung F verschliesst. Mit dem Control­accumulator G, welcher vom Signal aus gehoben wird, hebt sich eine Signalscheibe wie bei Zug IV wodurch angezeigt wird, dass das Einfahrtsignal auf„ Fahrbar" steht.

-

Um zu verhindern, dass zwei Zügen, deren Wege sich schneiden, gleichzeitig das Fahrsignal gegeben werden kann, wirkt die nach oben hin verlängerte Schieberstange vermöge des Vorsprungs ac verschiebend auf ein horizontales Flacheisen. Letzteres dringt beim Niedergange der Stange in passende Einschnitte derjenigen Schieberstangen, welche festgestellt werden sollen, während das Flacheisen bei den indifferenten Stangen so weit ausgeklinkt ist, dass es wirkungslos bleibt. Durch diese Vorrichtung lässt sich jede Schieberstange durch jede andere feststellen.

Die Verkleidung mit Holz dient als Schutz gegen Frost, zu welchem Zweck auch die mit dem Wasser in Berührung kommenden Theile mit Filz umhüllt werden.

broc) Weichenstellapparat. Derselbe dient beispielsweise zum Stellen einer Weiche, welche von vier verschiedenen Zügen befahren wird. Zwei Züge verlangen das Anliegen der rechten, zwei das der linken Weichenzunge.

Der Apparat befindet sich in einem mit der Weiche fest ver­bundenen, circa 1 Meter tiefen, in das Erdreich eingelassenen Blech­kasten.

Die mit der Weichenzugstange durch ein Charnier verbundene Stange AA, gleitet zwischen den Führungsröllchen a₁, a₂, az, a₁ und hat in der Mitte einen Ansatz bedb, c, d. Die Stange BB₁, ebenfalls durch die Rollen a₁, a, a, a, geführt, greift mit ihren Vorsprüngen beef einerseits und b, c, e, f, anderseits gegen den Ansatz b c d b' c, d, Sie ist mit dem Winkelhebel MONN, verbunden.
