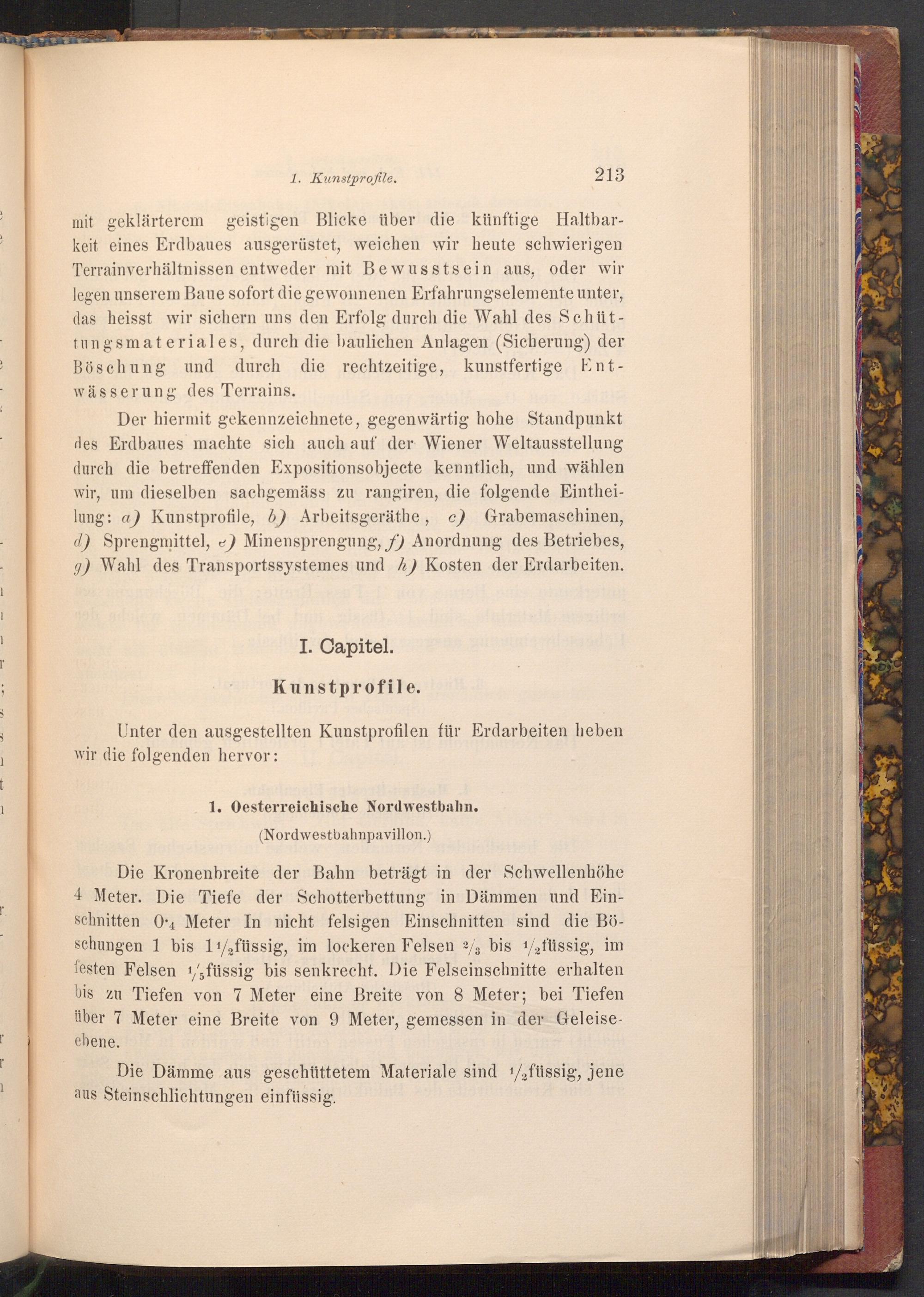

1. Kunstprofile.

213

mit geklärterem geistigen Blicke über die künftige Haltbar­keit eines Erdbaues ausgerüstet, weichen wir heute schwierigen Terrainverhältnissen entweder mit Bewusstsein aus, oder wir legen unserem Baue sofort die gewonnenen Erfahrungselemente unter, das heisst wir sichern uns den Erfolg durch die Wahl des Schüt­tungsmateriales, durch die baulichen Anlagen( Sicherung) der Böschung und durch die rechtzeitige, kunstfertige Ent­wässerung des Terrains.

Der hiermit gekennzeichnete, gegenwärtig hohe Standpunkt des Erdbaues machte sich auch auf der Wiener Weltausstellung durch die betreffenden Expositionsobjecte kenntlich, und wählen wir, um dieselben sachgemäss zu rangiren, die folgende Einthei­lung: a) Kunstprofile, b) Arbeitsgeräthe, c) Grabemaschinen, d) Sprengmittel, e) Minensprengung, f) Anordnung des Betriebes, 9) Wahl des Transportssystemes und h) Kosten der Erdarbeiten.

יך

S

S

1

t

1

T.

1

1

1

I. Capitel.

Kunstprofile.

Unter den ausgestellten Kunstprofilen für Erdarbeiten heben wir die folgenden hervor:

1. Oesterreichische Nordwestbahn.

( Nordwestbahnpavillon.)

Die Kronenbreite der Bahn beträgt in der Schwellenhöhe 4 Meter. Die Tiefe der Schotterbettung in Dämmen und Ein­schnitten 04 Meter In nicht felsigen Einschnitten sind die Bö­schungen 1 bis 11/, füssig, im lockeren Felsen 2/3 bis 1/ 2füssig, im festen Felsen füssig bis senkrecht. Die Felseinschnitte erhalten bis zu Tiefen von 7 Meter eine Breite von 8 Meter; bei Tiefen über 7 Meter eine Breite von 9 Meter, gemessen in der Geleise­ebene.

Die Dämme aus geschüttetem Materiale sind 1/ 2füssig, jene aus Steinschlichtungen einfüssig.
