3. Maschinenbohrung.
371

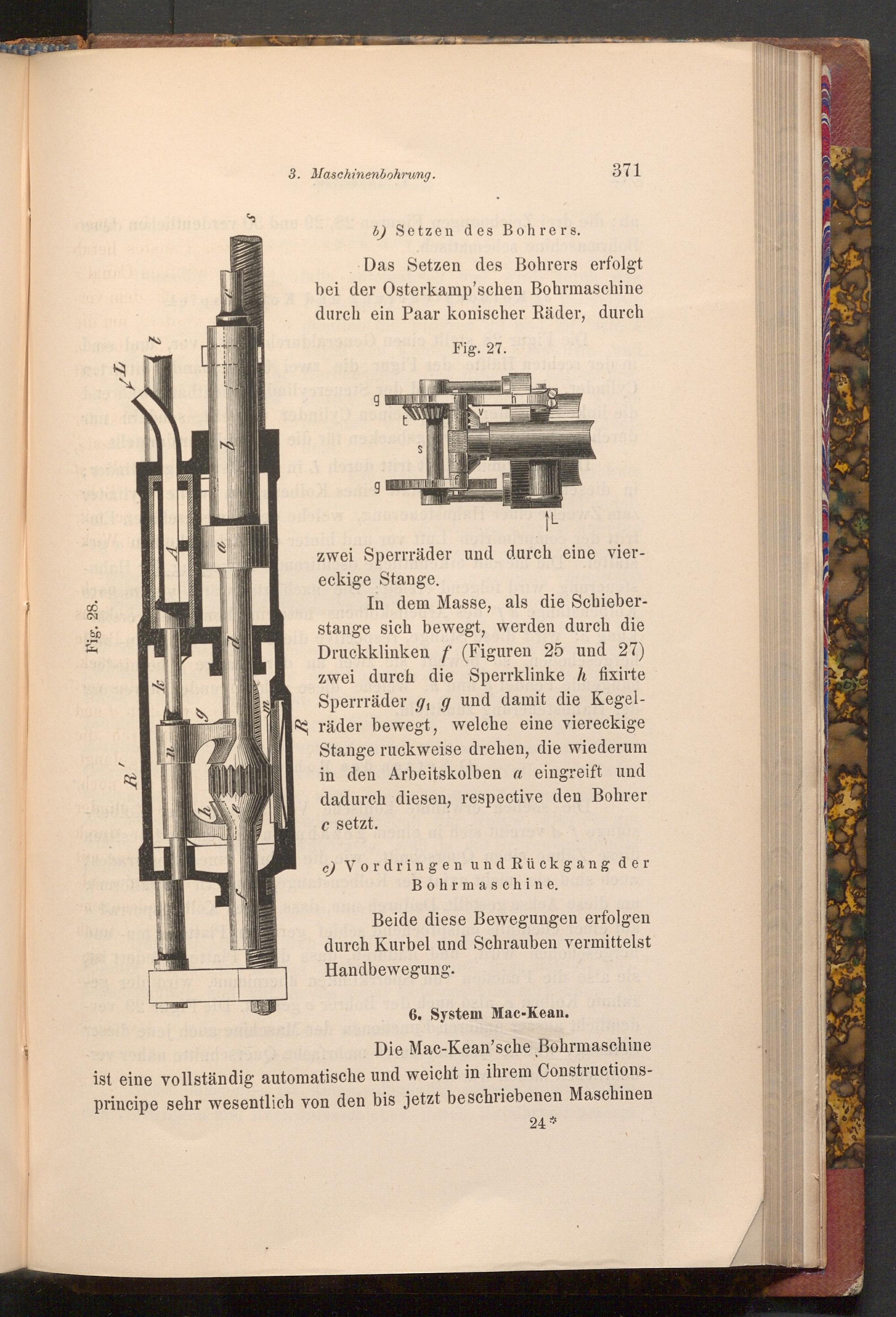

b) Setzen des Bohrers.
Das Setzen des Bohrers erfolgt bei der Osterkamp'schen Bohrmaschine durch ein Paar konischer Räder, durch
Fig. 27.
g
七 ˋ
g
S
S
1L
Fig. 28.
R
zwei Sperrräder und durch eine viereckige Stange.
In dem Masse, als die Schieberstange sich bewegt, werden durch die Druckklinken f( Figuren 25 und 27) zwei durch die Sperrklinke h fixirte Sperrräder g₁ g und damit die Kegelräder bewegt, welche eine viereckige Stange ruckweise drehen, die wiederum in den Arbeitskolben a eingreift und dadurch diesen, respective den Bohrer c setzt.
c) Vordringen und Rückgang der Bohrmaschine.
Beide diese Bewegungen erfolgen durch Kurbel und Schrauben vermittelst Handbewegung.
6. System Mac- Kean.
Die Mac- Kean'sche Bohrmaschine
ist eine vollständig automatische und weicht in ihrem Constructionsprincipe sehr wesentlich von den bis jetzt beschriebenen Maschinen
24*
