MACHINES AGRICOLES.
55
La faucheuse Buckey (fig. 21) est remarquable par la solidité et la simplicité de sa construction. Sa légèreté et l’extrême facilité de son mouvement l’ont fait rechercher dès l’époque de son invention qui remonte à 1857. Elle est formée d’un cadre de bois de frêne renforcé en son milieu par une traverse de même essence. Ces pièces de bois sont très-solidement maintenues par douze boulons. Les risques de rupture de cette charpente sont beaucoup moins grands que lorsque celle-ci est de fonte, et quand un accident arrive, rien n’est plus facile que de faire les réparations et les remplacements nécessaires. Le cadre est monté sur un axe en fer rodé de 0 m ,03, posé à chacune de ses extrémités sur une roue en fonte de 0 m ,75 de diamètre; au côté intérieur de chaque roue motrice, près du moyeu, se trouvent fixés deux cliquets qui, à l’aide d’un ressort en acier, sont tenus embrayés ou débrayés. Ces cliquets fonctionnent sur des roues à rochet fixées sur l’axe des roues motrices.
A l’aide de l’un des cliquets placés sur chaque roue, le système est mis en mouvement dès que l’appareil se met en marche, les cliquets étant ajustés de façon que l’un soit toujours en position de tomber sur une des dents de la roue à rochet. Sur l’axe et un peu sur la gauche se trouve la roue principale du système. Cette roue

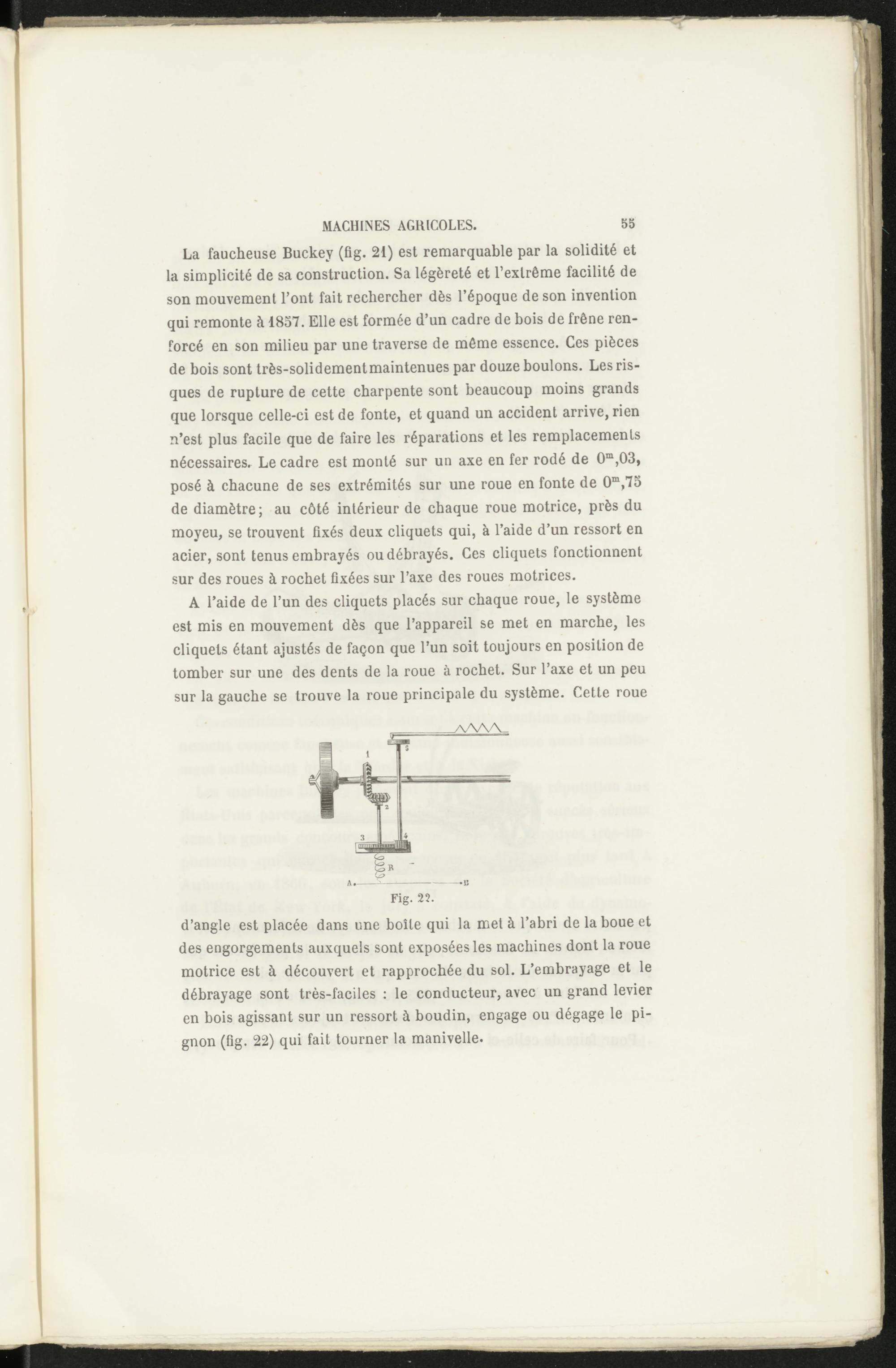

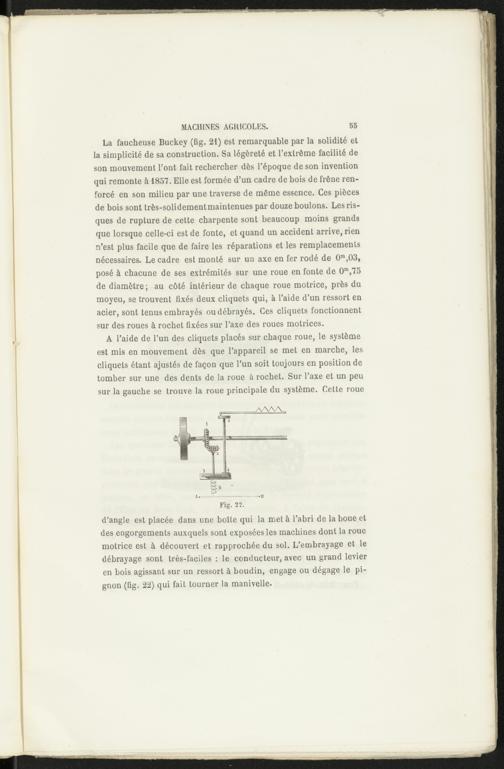

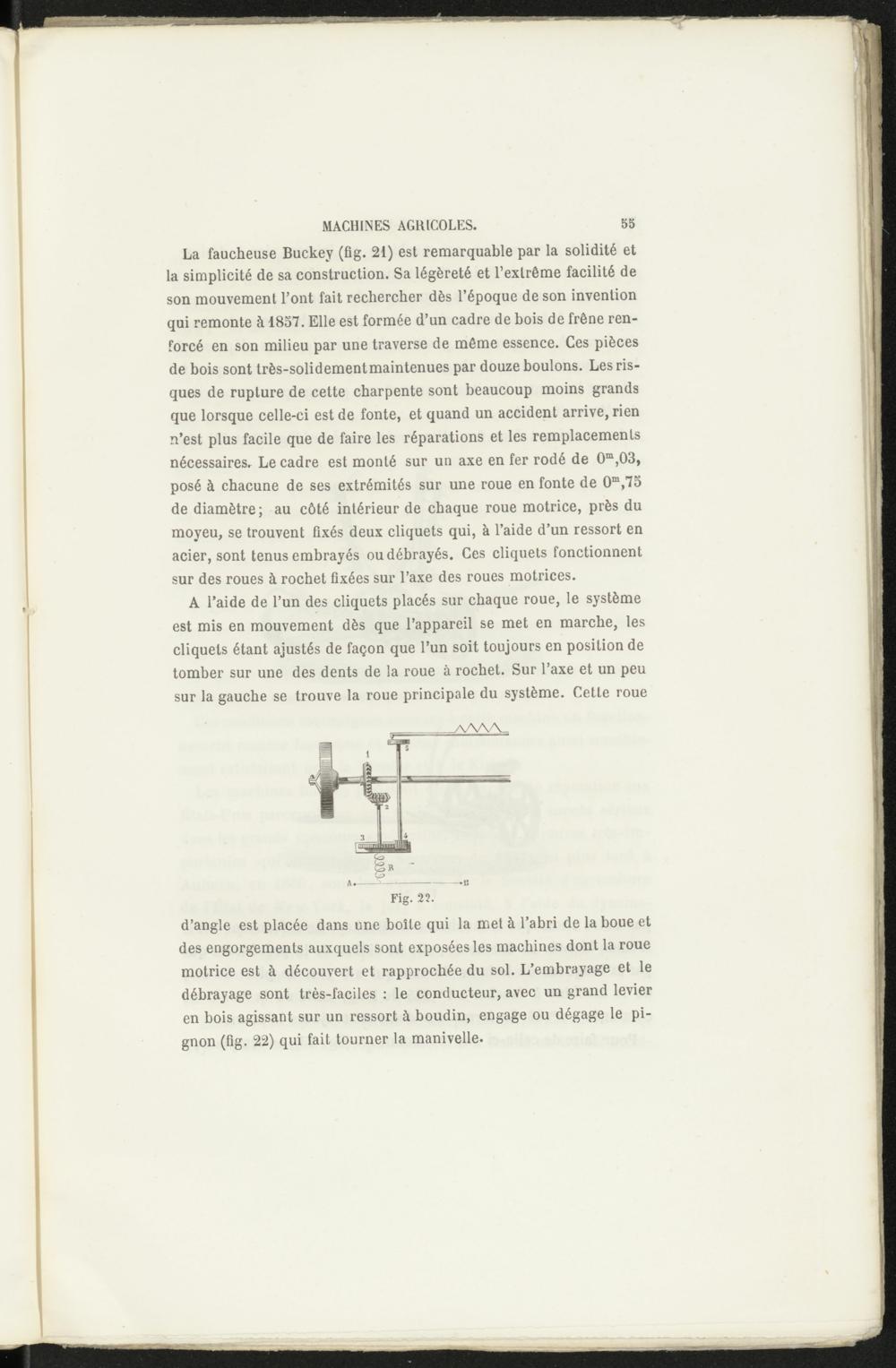

Fig. 22.
d’angle est placée dans une boîte qui la met à l’abri de la boue et des engorgements auxquels sont exposées les machines dont la roue motrice est à découvert et rapprochée du sol. L’embrayage et le débrayage sont très-faciles : le conducteur, avec un grand levier en bois agissant sur un ressort à boudin, engage ou dégage le pignon (fig. 22) qui fait tourner la manivelle.
