— 185 —

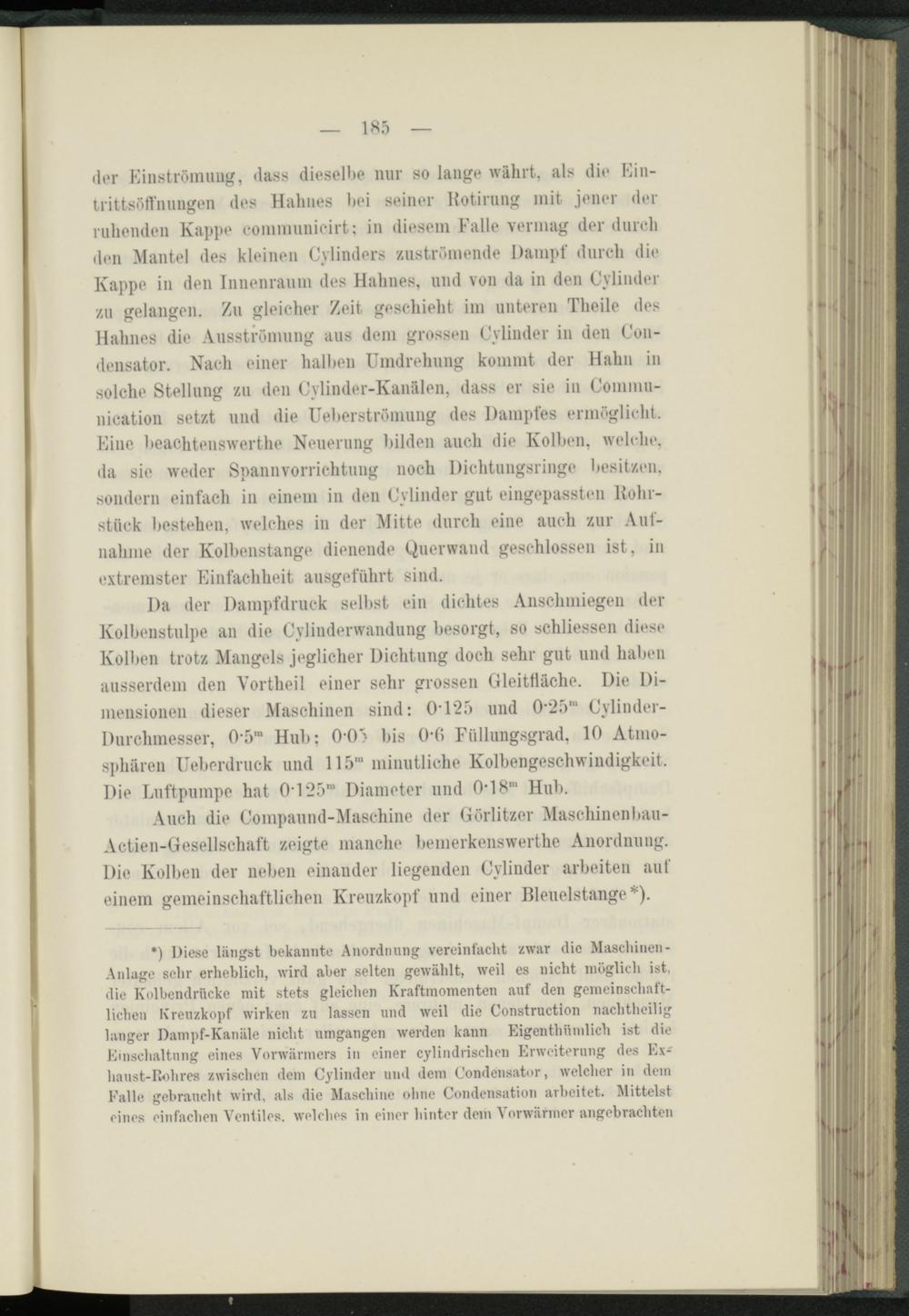

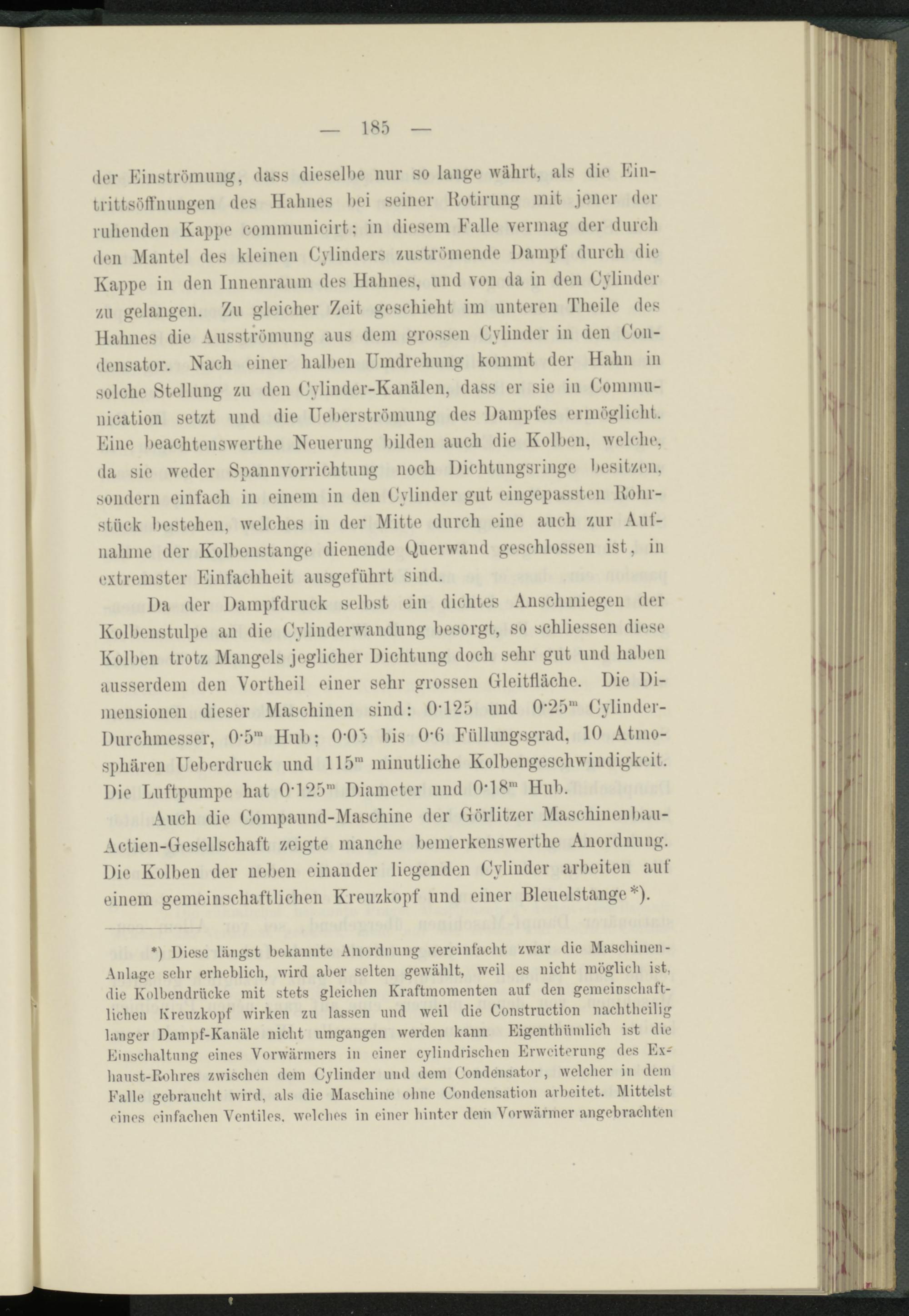

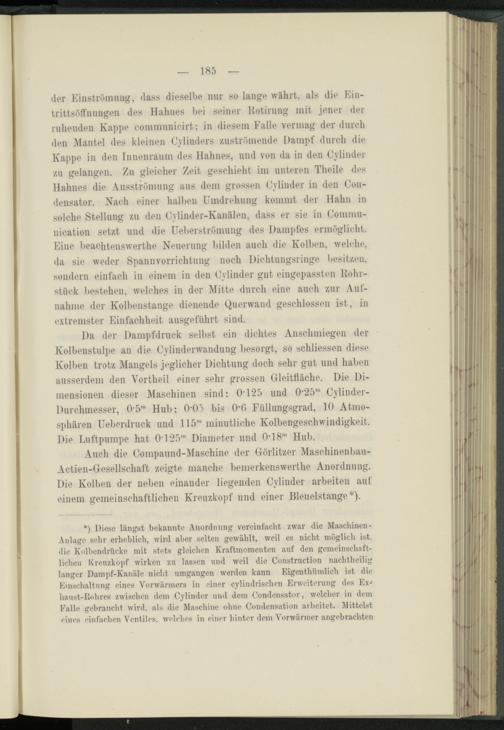

der Einströmung, dass dieselbe nur so lange währt, als die Ein- trittsöfl'nungen des Halmes hei seiner Kotiruug mit jener der ruhenden Kappe eommunicirt: in diesem Falle vermag der durch den Mantel des kleinen Cylinders zuströmende Dampf durch die Kappe in den Innenraum des Hahnes, und von da in den (Minder zu gelangen. Zu gleicher Zeit geschieht im unteren Theile des Hahnes die Ausströmung aus dem grossen (Minder in den Con- densator. Nach einer halben Umdrehung kommt der Hahn in solche Stellung zu den (Minder-Kanälen, dass er sie in Commu- nieation setzt und die Ueberströmung des Dampfes ermöglicht. Eine beachtenswerthe Neuerung bilden auch die Kolben, welche, da sie weder Spannvorrichtung noch Dichtungsringe besitzen, sondern einfach in einem in den (Minder gut eingepassten Kohrstück bestehen, welches in der Mitte durch eine auch zur Aufnahme der Kolbenstange dienende Querwand geschlossen ist, in extremster Einfachheit ausgeführt sind.
Da der Dampfdruck selbst ein dichtes Anschmiegen der Kolbenstulpe an die (Minderwandung besorgt, so schliessen diese Kolben trotz Mangels jeglicher Dichtung doch sehr gut und haben ausserdem den Vortheil einer sehr grossen Gleittiäche. Die Dimensionen dieser Maschinen sind: 0-125 und 0 - 25 m (Minder- Durchmesser, 0-5™ Hub: 0-0> bis 0*G Füllungsgrad, 10 Atmosphären Ueberdruck und 115™ minütliche Kolbengeschwindigkeit. Die Luftpumpe hat 0*125™ Diameter und 0-18™ Hub.
Auch die Compaund-Maschine der Görlitzcr Maschinenbau- Actien-Gesellschaft zeigte manche bemerkenswerthe Anordnung. Die Kolben der neben einander liegenden (Minder arbeiten auf einem gemeinschaftlichen Kreuzkopf und einer Bleuelstange*).
*) Diese längst bekannte Anordnung vereinfacht zwar die Maschinen - Anlage sehr erheblich, wird aber selten gewählt, weil es nicht möglich ist, die Kolbendrücke mit stets gleichen Kraftmomenten auf den gemeinschaftlichen Kreuzkopf wirken zu lassen und weil die Construction nachtheilig langer Dampf-Kanäle nicht umgangen werden kann Eigentümlich ist die Einschaltung eines Vorwärmers in einer cylindrischcn Erweiterung des Ex- haust-Itohres zwischen dem Cylinder und dem Condensator, welcher in dem Falle gebraucht wird, als die Maschine ohne Condensation arbeitet. Mittelst eines einfachen Ventiles. welches in einer hinter dem Vorwärmer angebrachten
