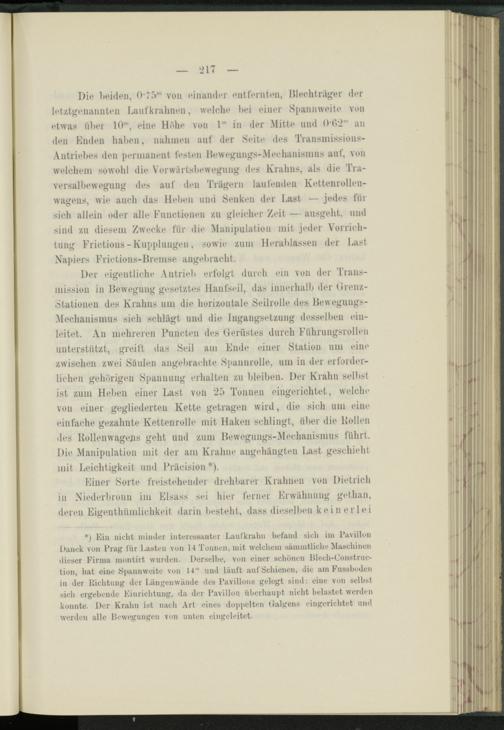

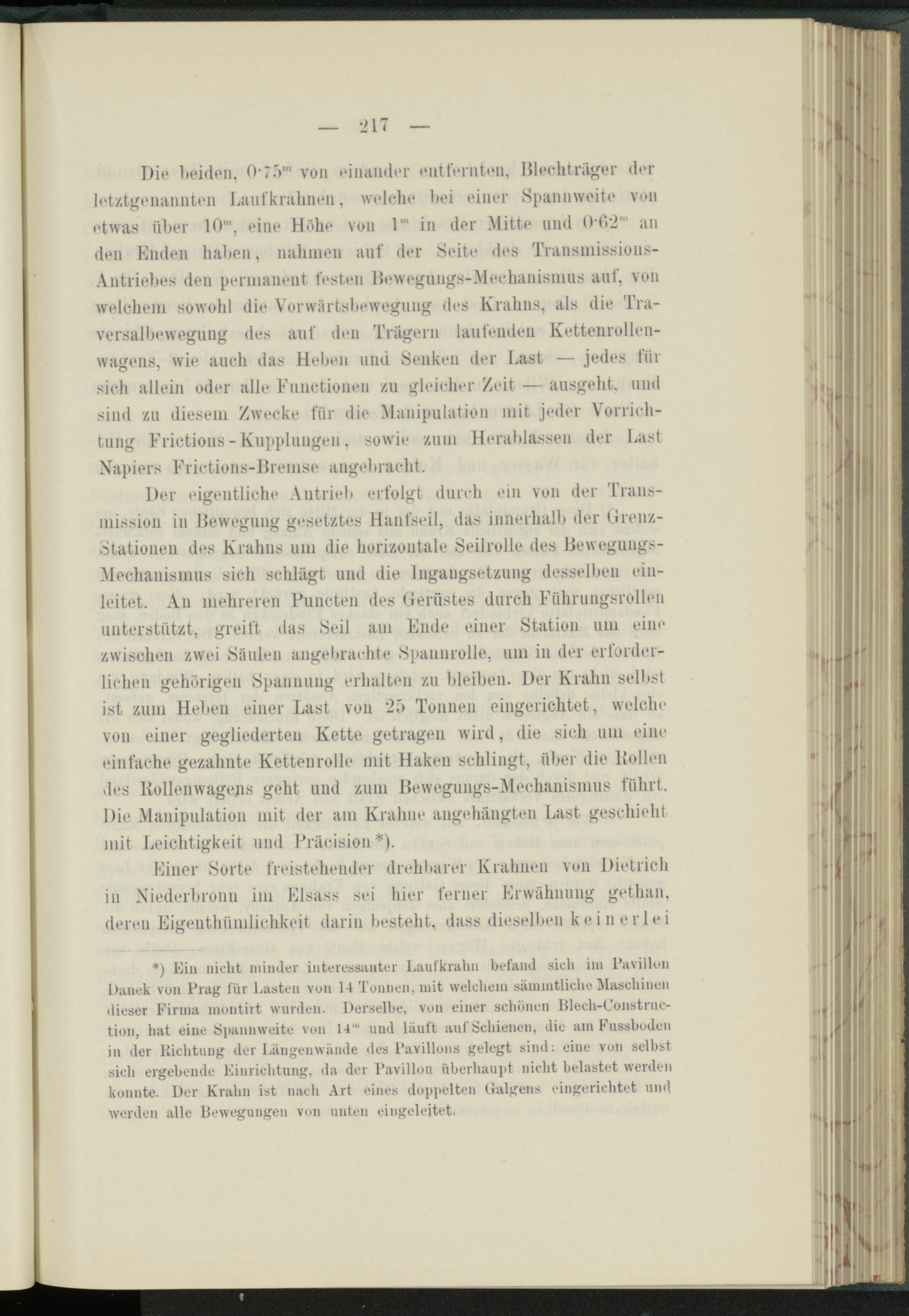

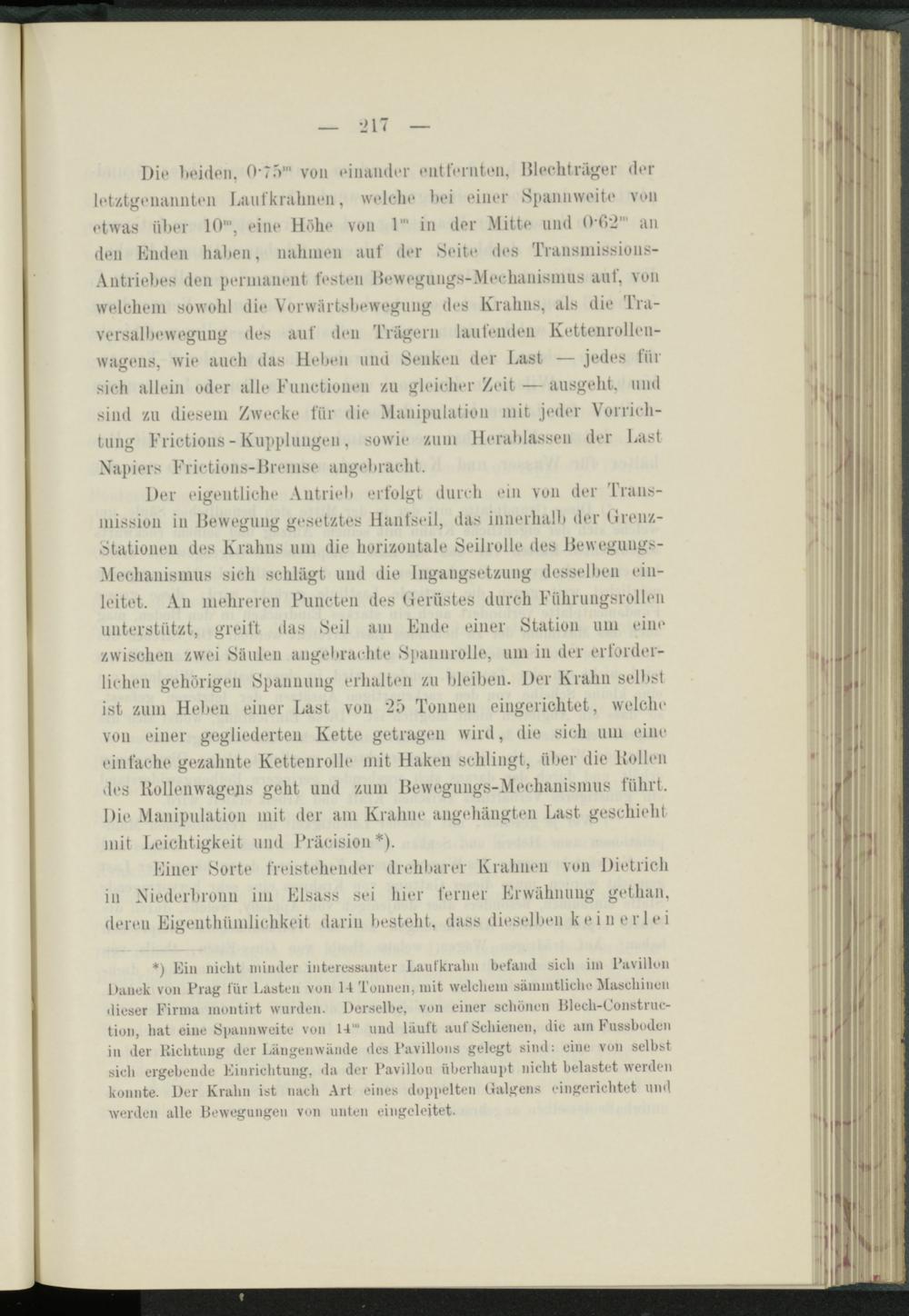

— J17 —
I)ii* beiden, O-T.V" von »Minimier ent lernten, Blechträger »ler l*‘Utg» , ininnt»*n Laufkrahnen, welche hei einer Spannweite ven etwas iiher 10'", eine Höhe von 1"' in der Mitte und O-Cri"' an den Enden haben, nahmen auf der Seite des Transmissions- Antri«*hes den ^ ' testen Bewegungs-Mechanismus aut, von
welchem sowohl die Vorwärtsbewegung des Krahns, als die Tra- versallx'weguug des aut den Trägern lautenden Kettenrolhui- wagens, wie auch »las Heben und Senken der Last — jedes für sich allein oder alle Functionen zu gleicher Zeit — ausgeht, und sind zu diesem Zwecke für die Manipulation mit jeder Vorrichtung Frictions - Kupplungen, sowie zum Heraltlassen der East Napiers Frietions-Bremse angebracht.
Der eigentliche Antrieb erfolgt durch ein von der Transmission in Bewegung gesetztes Hanfseil, das innerhalb der Grenzstationen des Krahns um die horizontale Seilrolle des Bewegungs- Meehanismus sich schlägt und die Ingangsetzung desselben einleitet. An mehreren Puncten des Gerüstes durch Führungsrollen unterstützt, greift das Seil am Ende einer Station um eine zwischen zwei Säulen angebrachte Spannrolle, um in der erforderlichen gehörigen Spannung erhalten zu bleiben. Der Krahn selbst ist zum Heben einer Last von '2b Tonnen eingerichtet, welche von einer gegliederten Kette getragen wird, die sich um eine einfache gezahnte Kettenrolle mit Haken schlingt, über die Hollen des Rollenwagejis geht und zum Hewegungs-Viechanismus führt. Die Manipulation mit der am Krahne angehängten Last geschieht mit Leichtigkeit und Präcision *).
Einer Sorte freistehender drehbarer lvrahnen von Dietrich in Niederbronu im Eisass sei hier ferner Erwähnung gethan, deren Eigenthümlichkeit darin besteht, dass dieselben keinerlei
*) Ein nicht minder interessanter Laufkralm befand sich im Pavillon Danek von Prag für Lasten von 1-t Tonnen, mit welchem sännntliche Maschinen dieser Firma montirt wurden. Derselbe, von einer schönen Blech-Construc- tion, hat eine Spannweite von 14 m und lauft auf Schienen, die am Fussboden in der Richtung der Längenwiiiide des Pavillons gelegt sind: eine von selbst sich ergebende Einrichtung, da der Pavillon überhaupt nicht belastet werden konnte. Der Krahn ist nach Art eines doppelten Galgens eingerichtet und werden alle Bewegungen von unten eingeleitet.
