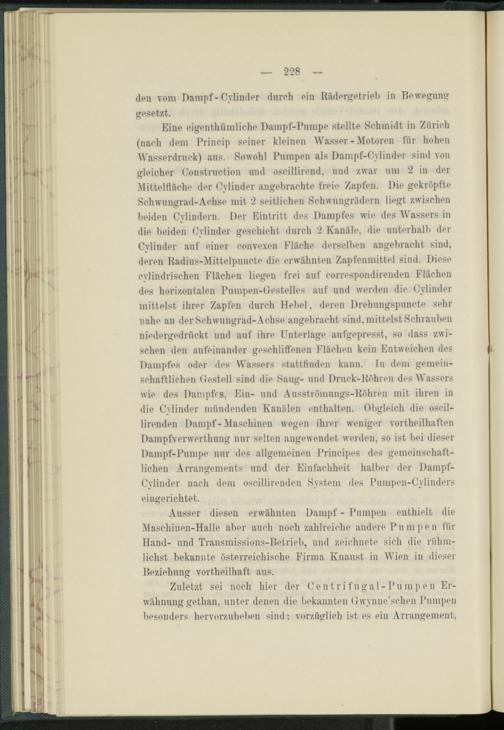

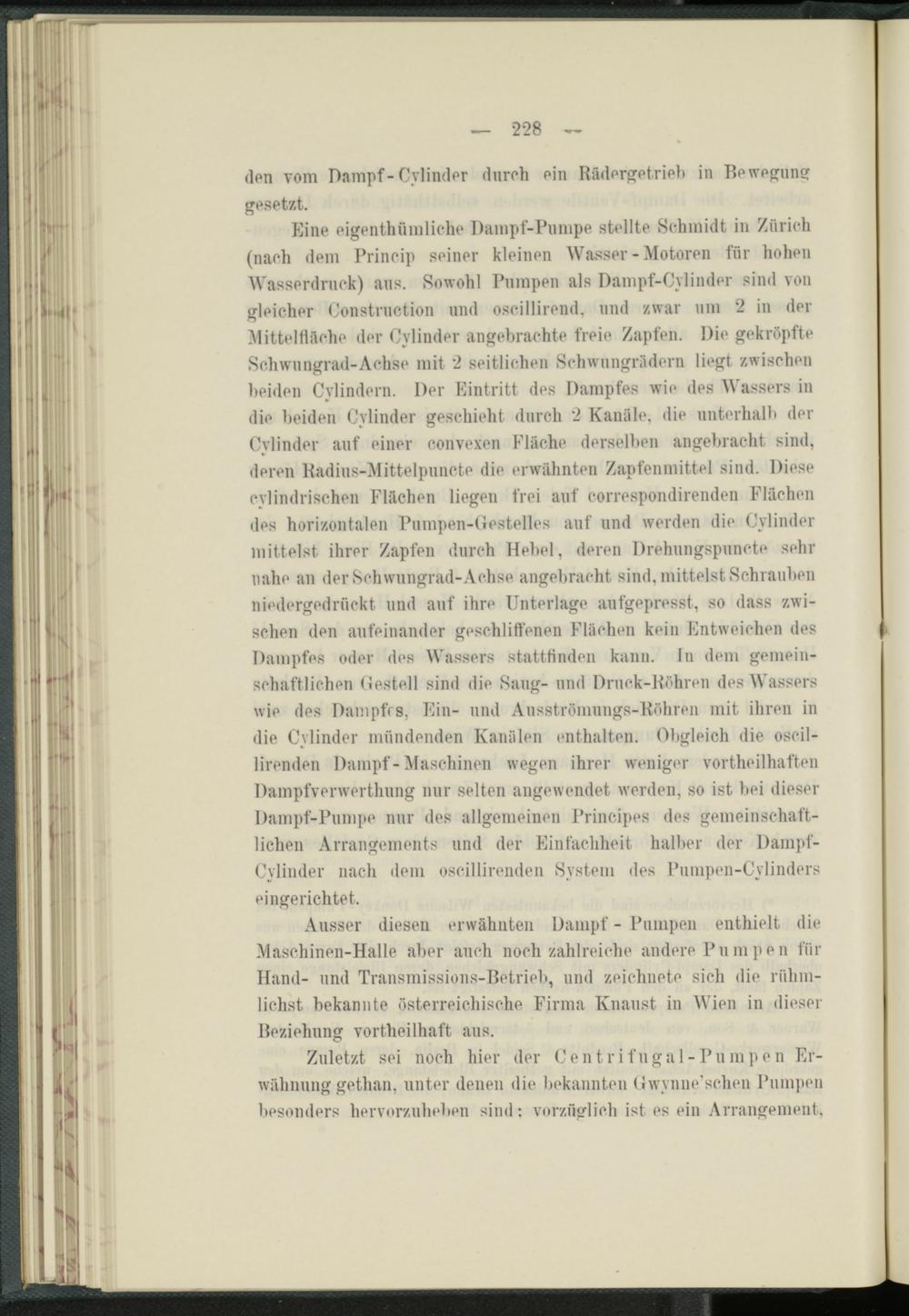

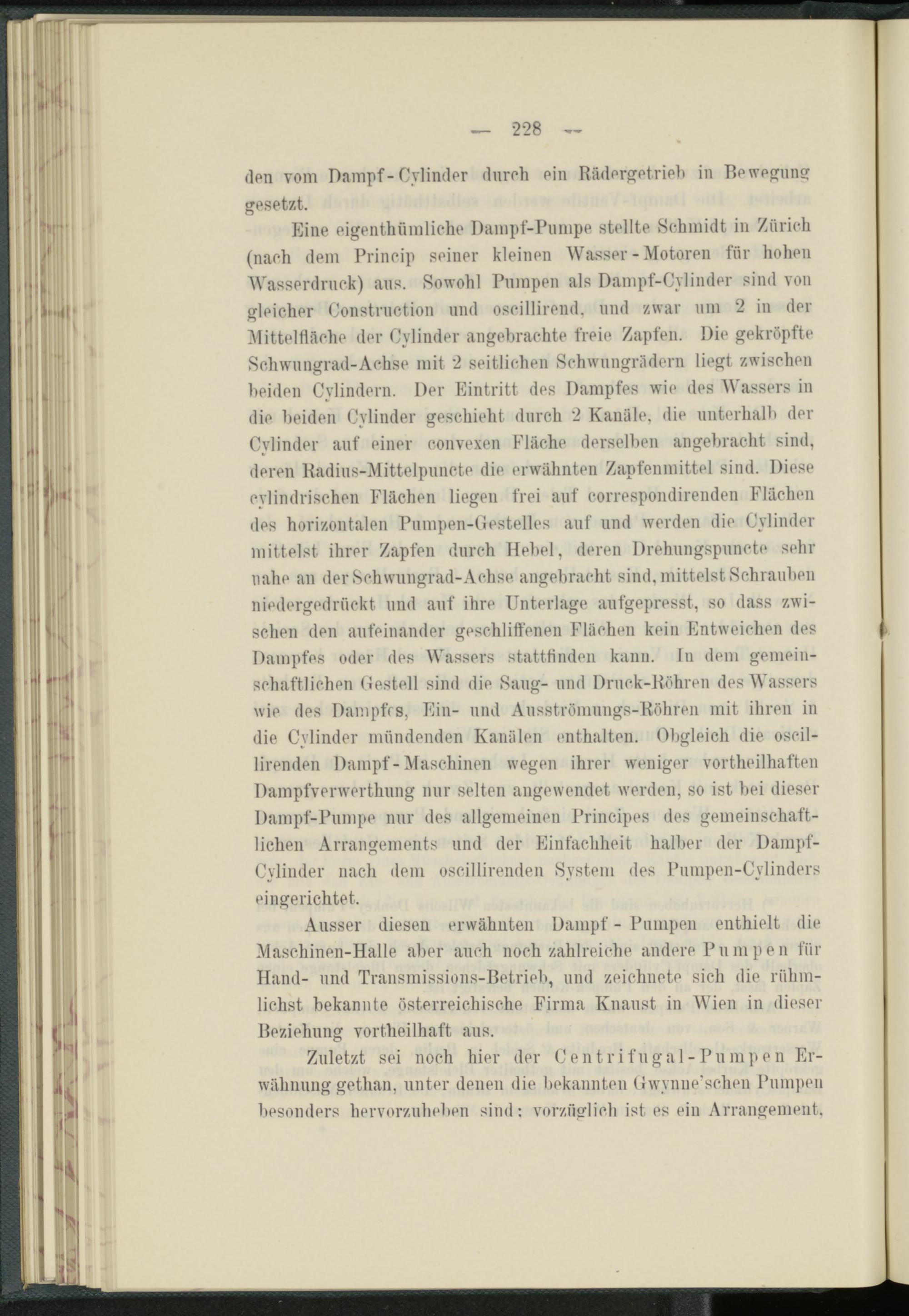

228 ~
den vom Dampf-Cylinder durch ein Rädergetrieb in Bewegung gesetzt.
Eine eigenthümliehe Dampf-Pumpe stellte Schmidt in Zürich (nach dem Prineip seiner kleinen Wasser - Motoren für hohen Wasserdruck) aus. Sowohl Pumpen als Dampf-Cylinder sind von gleicher Construction und oseillirend, und zwar um 2 in der Mittelttäche der Cvlinder angebrachte freie Zapfen. Die gekröpfte Schwungrad-Achse mit 2 seitlichen Schwungrädern liegt zwischen beiden Cylindern. Der Eintritt des Dampfes wie des Wassers in die beiden Cvlinder geschieht durch *2 Kanüle, die unterhalb der Cvlinder auf einer convexen Fläche derselben angebracht sind, deren Kadius-Mittelpuncte die erwähnten Zapfenmittel sind. Diese eylindrischen Flächen liegen frei auf correspondirenden Flächen des horizontalen Pumpen-tJestelles auf und werden die Cvlinder mittelst ihrer Zapfen durch Hebel, deren Drehungspuncte sehr nahe an der Schwungrad-Achse angebracht sind, mittelst Schrauben niedergedrückt und auf ihre Unterlage aufgepresst, so dass zwischen den aufeinander geschüttenen Flächen kein Entweichen des Dampfes oder des Wassers statttinden kann. In dem gemeinschaftlichen (Jestell sind die Saug- und Druck-Köhren des Wassers wie des Dampfes, Ein- und Ausströmungs-Köhren mit ihren in die Cvlinder mündenden Kanälen enthalten. Obgleich die oscil- lirenden Dampf-Maschinen wegen ihrer weniger vortheilhaften Dampfverwerthung nur selten angewendet werden, so ist bei dieser Dampf-Pumpe nur des allgemeinen Principes des gemeinschaftlichen Arrangements und der Einfachheit halber der Dampf- Cylinder nach dem oscillirenden System des Pumpen-Cylinders eingerichtet.
Ausser diesen erwähnten Dampf - Pumpen enthielt die Maschinen-Halle aber auch noch zahlreiche andere Pumpen fiir Hand- und Transmissions-Betrieb, und zeichnete sich die rülmi- lichst bekannte österreichische Firma Knaust in Wien in dieser Beziehung vortlieilhaft aus.
Zuletzt sei noch hier der C e n t r i f u g a 1 - P u m p e n Erwähnung gethan, unter denen die bekannten Uwynne’schen Pumpen besonders hervorzuheben sind: vorzüglich ist es ein Arrangement,
