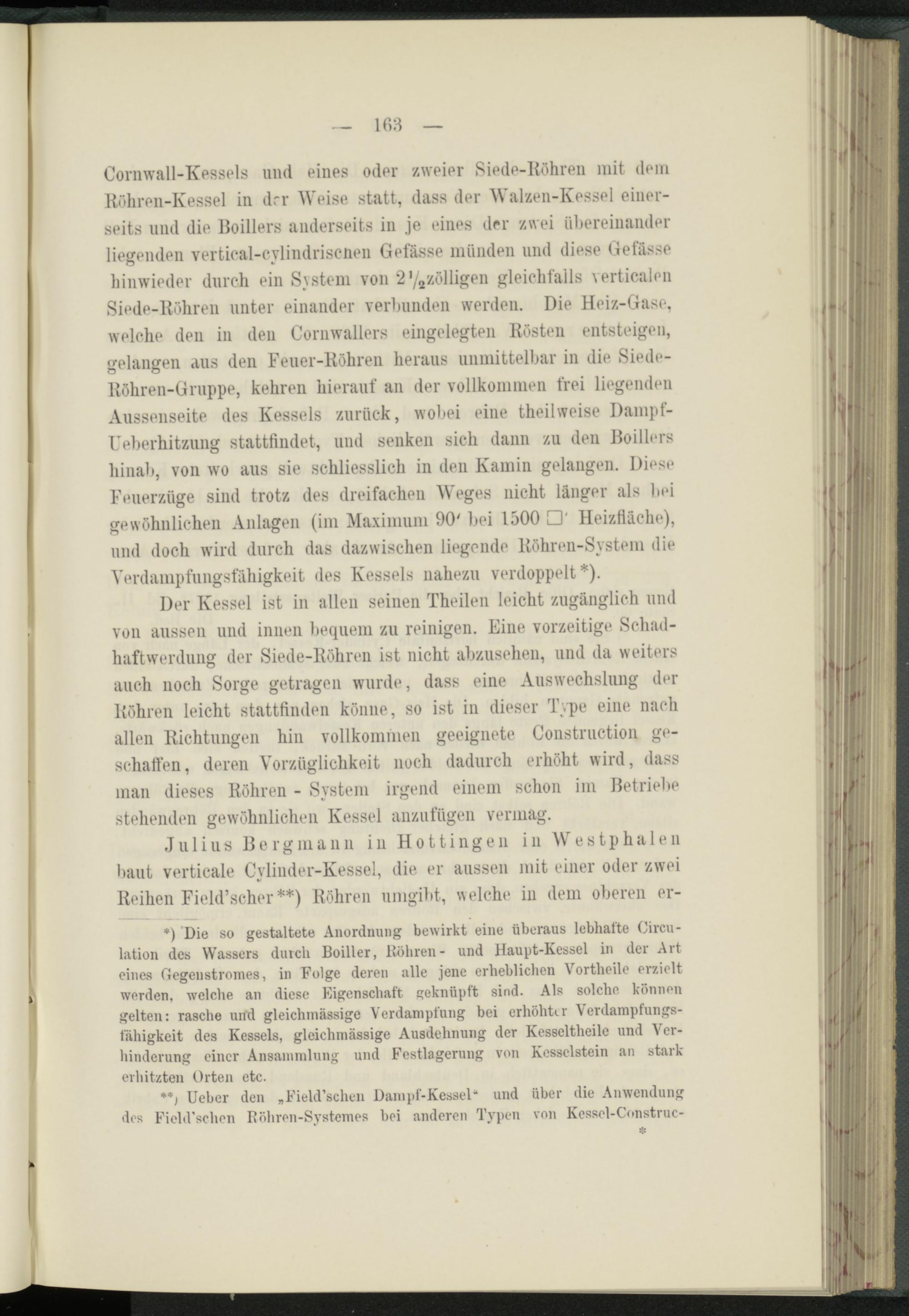

— 163 —
Cornwall-Kessels und eines oder zweier Siede-Röhren mit dem Rühren-Kessel in der Weise statt, dass der Walzen-Kessel einerseits und die Roillers anderseits in je eines der zwei übereinander liegenden vertieal-cylindrisciien Gefässe münden und diese Gefässe hinwieder durch ein System von 2 ^zölligen gleichfalls verticalen Siede-Röhren unter einander verbunden werden. Die Heiz-Gase, welche den in den Cornwallers eingelegten Rösten entsteigen, gelangen aus den Feuer-Röhren heraus unmittelbar in die Siede- Röhren-Gruppe, kehren hierauf an der vollkommen frei liegenden Aussenseite des Kessels zurück, wobei eine theilweise Dampf- Ueberhitzung stattfindet, und senken sich dann zu den Boillors hinab, von wo aus sie schliesslich in den Kamin gelangen. Diese Feuerzüge sind trotz des dreifachen Weges nicht länger als bei gewöhnlichen Anlagen (im Maximum 90' bei 1500 □' Heizfläche), und doch wird durch das dazwischen liegende Röhren-System die Verdampfungsfähigkeit des Kessels nahezu verdoppelt*).
Der Kessel ist in allen seinen Theilen leicht zugänglich und von aussen und innen bequem zu reinigen. Eine vorzeitige Schad- haftwerdung der Siede-Röhren ist nicht abzusehen, und da weiters auch noch Sorge getragen wurde, dass eine Auswechslung der Röhren leicht stattfinden könne, so ist in dieser Type eine nach allen Richtungen hin vollkommen geeignete Construction gescharten, deren Vorzüglichkeit noch dadurch erhöht wird, dass man dieses Röhren - System irgend einem schon im Betriebe stehenden gewöhnlichen Kessel anzufiigen vermag.
Ju 1 ius Be rgmann in Hottingen in Westpha 1 en baut verticale Cylinder-Kessel, die er aussen mit einer oder zwei Reihen Field’scher **) Röhren umgibt, welche in dem oberen er-
*) Die so gestaltete Anordnung bewirkt eine überaus lebhafte Circu- lation des Wassers durch Boiller, Röhren- und Haupt-Kessel in der Art eines Oegenstromes, in Folge deren alle jene erheblichen Vortheile erzielt werden, welche an diese Eigenschaft geknüpft sind. Als solche können gelten: rasche und gleichmässige Verdampfung bei erhöhter Verdampfungsfähigkeit des Kessels, gleichmässige Ausdehnung der Kesseltheile und Verhinderung einer Ansammlung und Festlagerung von Kesselstein an stark erhitzten Orten etc.
**> Uebcr den „Field’schen Dampf-Kessel“ und über die Anwendung des Field’schen Röhren-Systemes bei anderen Typen von Kessel-Construc-
