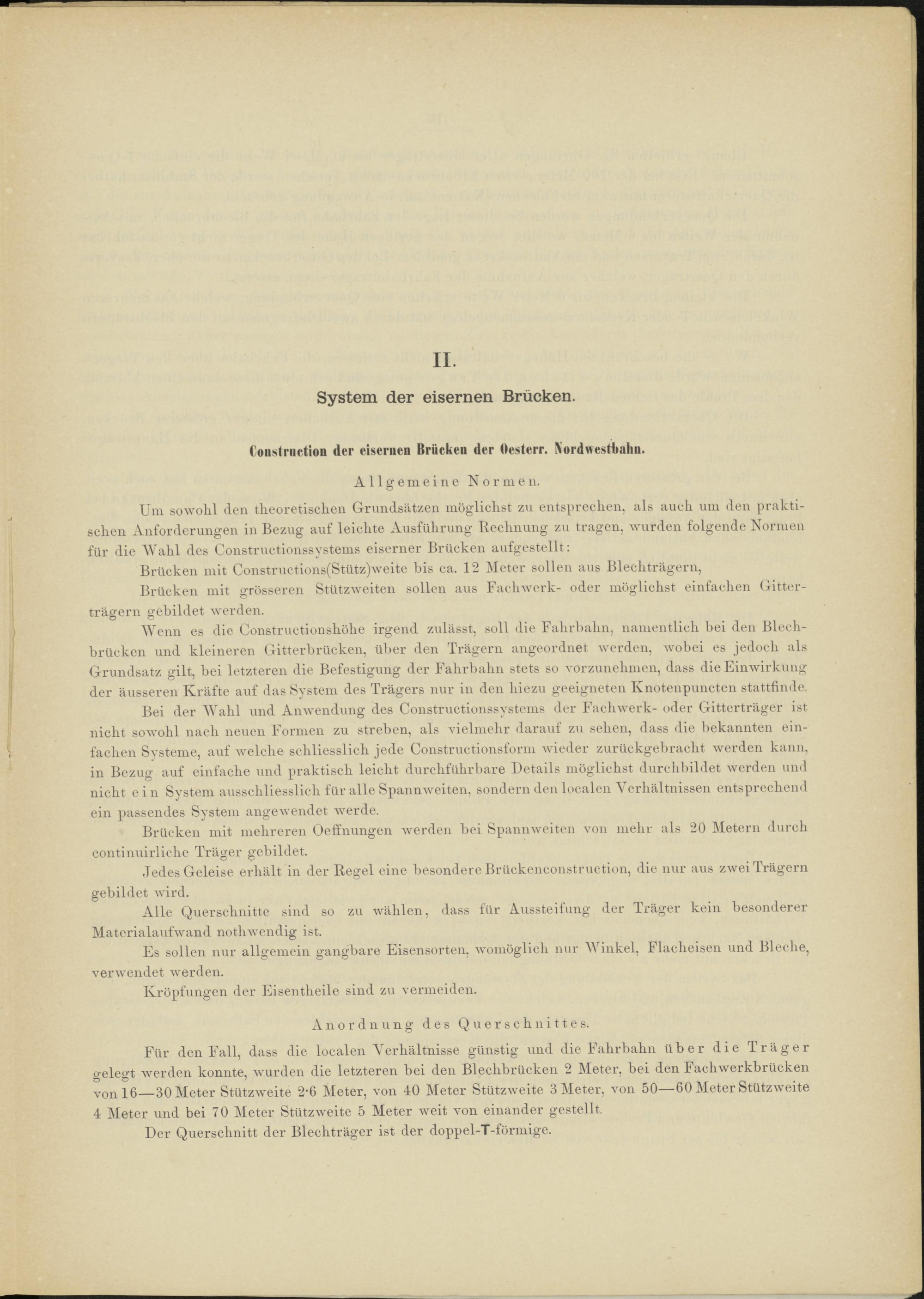

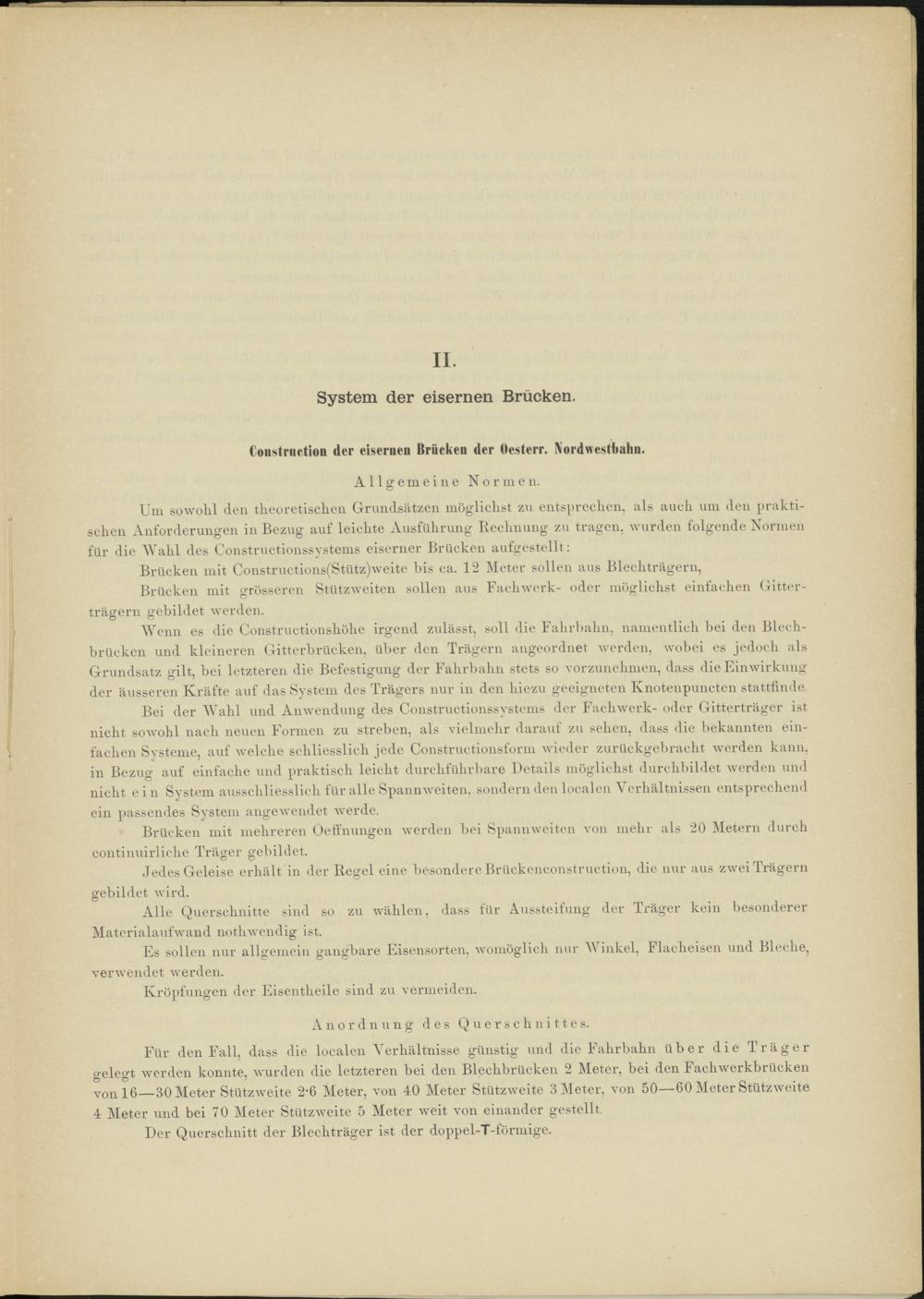

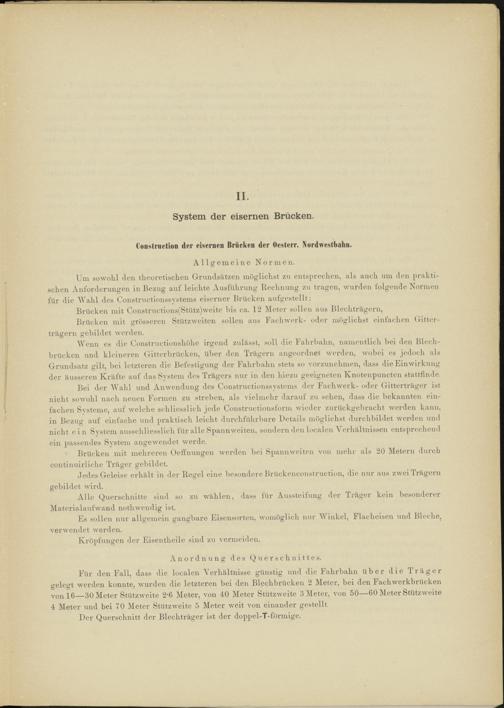

II.

System der eisernen Brücken.

Construction der eisernen Brücken der Oesterr. Nordwestbahn.

Allgemeine Normen.

Um sowohl den theoretischen Grundsätzen möglichst zu entsprechen, als auch um den prakti­schen Anforderungen in Bezug auf leichte Ausführung Bechnung zu tragen, wurden folgende Normen für die Wahl des Constructionssystems eiserner Brücken aufgestellt:

Brücken mit Constructions(Stütz)weite bis ca. 12 Meter sollen aus Blechträgern,

Brücken mit grösseren Stützweiten sollen aus Fachwerk- oder möglichst einfachen Gitter­trägern gebildet werden.

Wenn es die Construetionshölie irgend zulässt, soll die Fahrbahn, namentlich bei den Blech­brücken und kleineren Gitterbrücken, über den Trägern angeordnet werden, wobei es jedoch als Grundsatz gilt, bei letzteren die Befestigung der Fahrbahn stets so vorzunehmen, dass die Einwirkung der äusseren Kräfte auf das System des Trägers nur in den hiezu geeigneten Knotenpuncten stattfinde.

Bei der Wahl und Anwendung des Constructionssystems der Fachwerk- oder Gitterträger ist nicht sowohl nach neuen Formen zu streben, als vielmehr darauf zu sehen, dass die bekannten ein­fachen Systeme, auf welche schliesslich jede Constructionsform wieder zurückgebracht werden kann, in Bezug auf einfache und praktisch leicht durchführbare Details möglichst durchbildet werden und nicht ein System ausschliesslich für alle Spannweiten, sondern den localen Verhältnissen entsprechend ein passendes System angewendet werde.

Brücken mit mehreren Oeifnungen werden bei Spannweiten von mehr als 20 Metern durch continuirliche Träger gebildet.

Jedes Geleise erhält in der Hegel eine besondere Brückenconstruction, die nur aus zwei Trägern gebildet wird.

Alle Querschnitte sind so zu wählen, dass für Aussteifung der Träger kein besonderer Materialaufwand nothwendig ist.

Es sollen nur allgemein gangbare Eisensorten, womöglich nur Winkel, Flacheisen und Bleche, verwendet werden.

Kröpfungen der Eisentheile sind zu vermeiden.

Anordnung des Querschnittes.

Für den Fall, dass die localen Verhältnisse günstig und die Fahrbahn über die Träger gelegt werden konnte, wurden die letzteren bei den Blechbrücken 2 Meter, bei den Fachwerkbrücken von 1630 Meter Stützweite 2*6 Meter, von 40 Meter Stützweite 3 Meter, von 5060 Meter Stützweite 4 Meter und bei 70 Meter Stützweite 5 Meter weit von einander gestellt.

Der Querschnitt der Blechträger ist der doppel-T-förmige.
